Bedienerinformationsanzeige - IBM System x3630 M4 Installationshandbuch

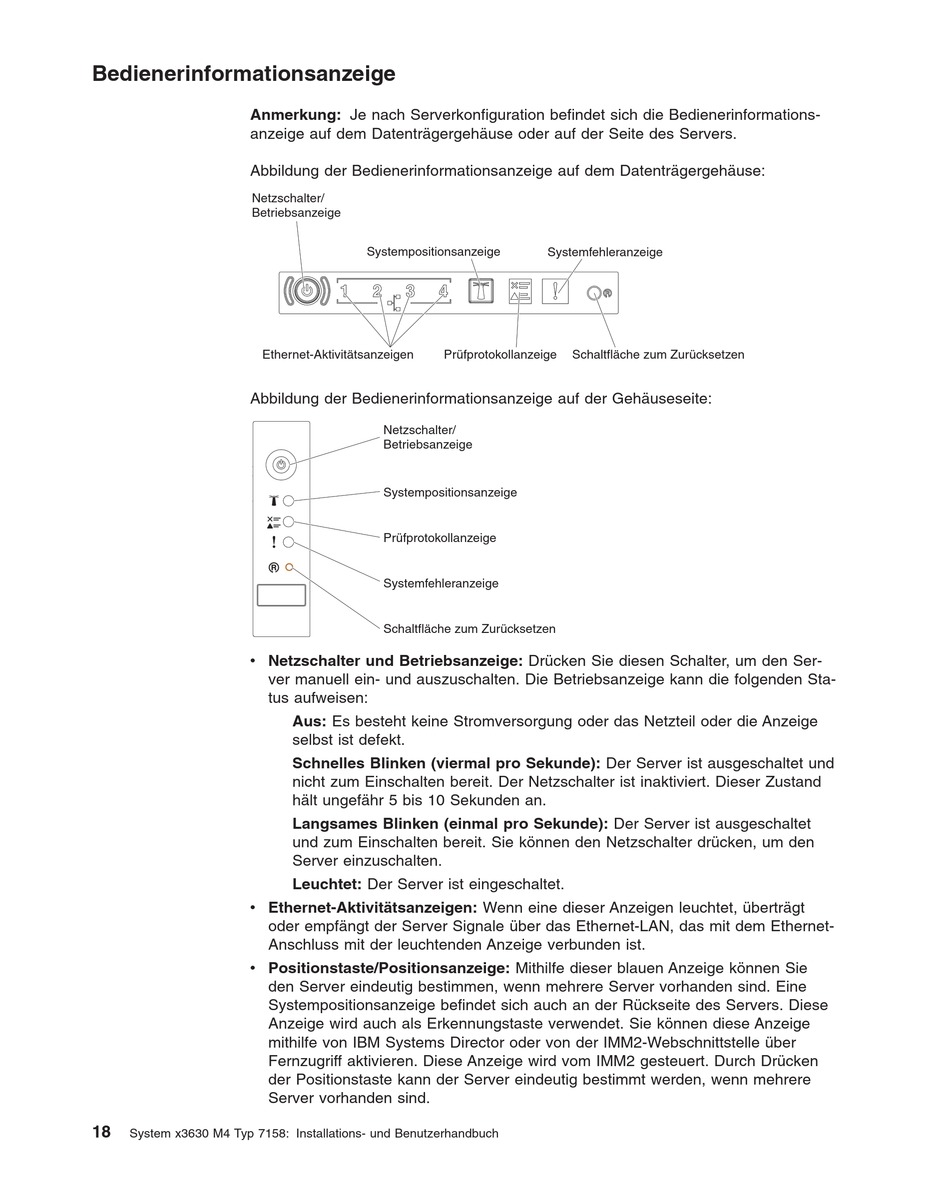

Bedienerinformationsanzeige

Anmerkung: Je nach Serverkonfiguration befindet sich die Bedienerinformations-
anzeige auf dem Datenträgergehäuse oder auf der Seite des Servers.
Abbildung der Bedienerinformationsanzeige auf dem Datenträgergehäuse:
Netzschalter/
Betriebsanzeige
Abbildung der Bedienerinformationsanzeige auf der Gehäuseseite:
v Netzschalter und Betriebsanzeige: Drücken Sie diesen Schalter, um den Ser-
v Ethernet-Aktivitätsanzeigen: Wenn eine dieser Anzeigen leuchtet, überträgt
v Positionstaste/Positionsanzeige: Mithilfe dieser blauen Anzeige können Sie
18
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
Systempositionsanzeige
Ethernet-Aktivitätsanzeigen
Netzschalter/
Betriebsanzeige
Systempositionsanzeige
Prüfprotokollanzeige
Systemfehleranzeige
Schaltfläche zum Zurücksetzen
ver manuell ein- und auszuschalten. Die Betriebsanzeige kann die folgenden Sta-
tus aufweisen:
Aus: Es besteht keine Stromversorgung oder das Netzteil oder die Anzeige
selbst ist defekt.
Schnelles Blinken (viermal pro Sekunde): Der Server ist ausgeschaltet und
nicht zum Einschalten bereit. Der Netzschalter ist inaktiviert. Dieser Zustand
hält ungefähr 5 bis 10 Sekunden an.
Langsames Blinken (einmal pro Sekunde): Der Server ist ausgeschaltet
und zum Einschalten bereit. Sie können den Netzschalter drücken, um den
Server einzuschalten.
Leuchtet: Der Server ist eingeschaltet.
oder empfängt der Server Signale über das Ethernet-LAN, das mit dem Ethernet-
Anschluss mit der leuchtenden Anzeige verbunden ist.
den Server eindeutig bestimmen, wenn mehrere Server vorhanden sind. Eine
Systempositionsanzeige befindet sich auch an der Rückseite des Servers. Diese
Anzeige wird auch als Erkennungstaste verwendet. Sie können diese Anzeige
mithilfe von IBM Systems Director oder von der IMM2-Webschnittstelle über
Fernzugriff aktivieren. Diese Anzeige wird vom IMM2 gesteuert. Durch Drücken
der Positionstaste kann der Server eindeutig bestimmt werden, wenn mehrere
Server vorhanden sind.
Systemfehleranzeige
Prüfprotokollanzeige Schaltfläche zum Zurücksetzen
