System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch
1

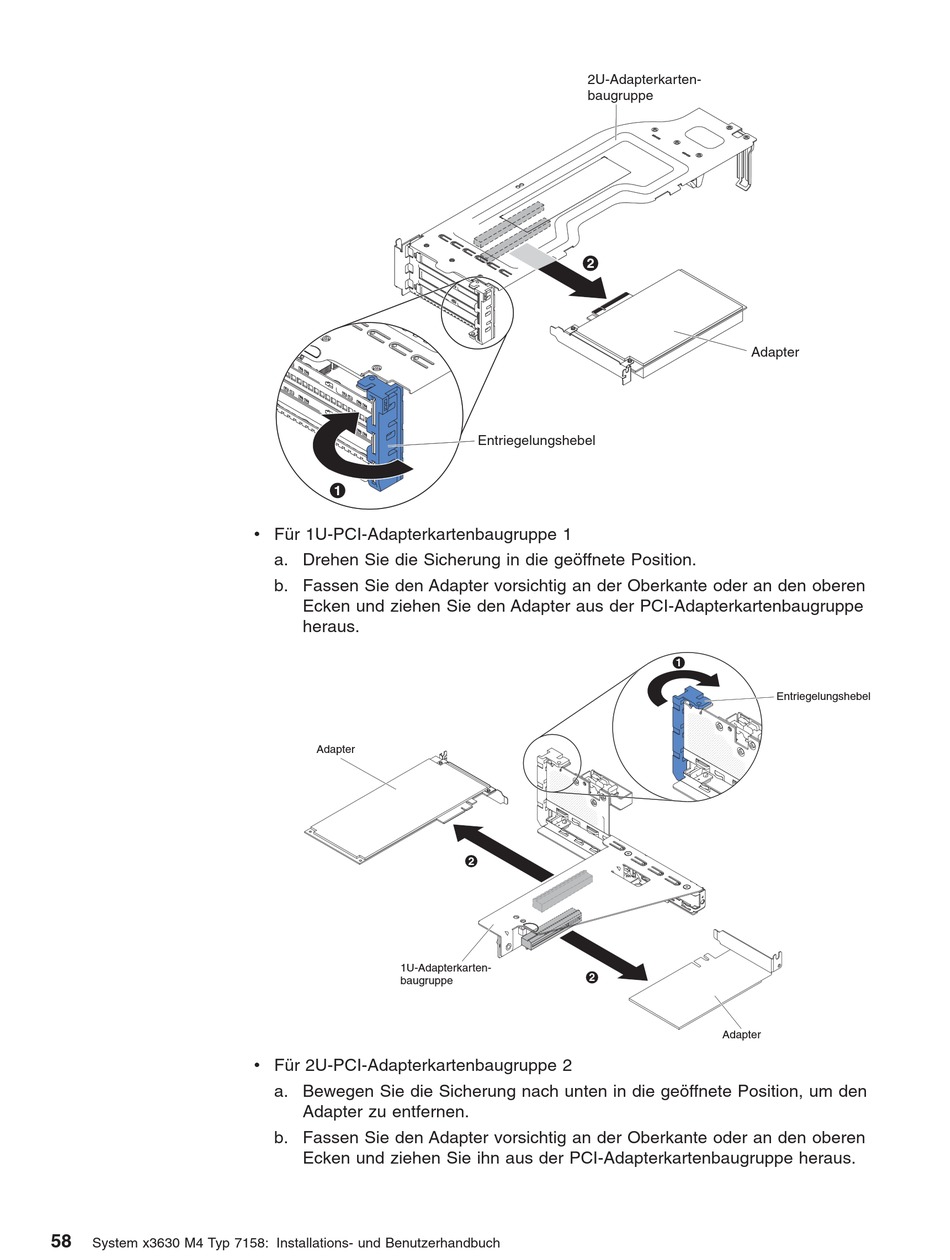

v Für 1U-PCI-Adapterkartenbaugruppe 1
a. Drehen Sie die Sicherung in die geöffnete Position.
b. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen
Ecken und ziehen Sie den Adapter aus der PCI-Adapterkartenbaugruppe
heraus.
Adapter
1U-Adapterkarten-
baugruppe
v Für 2U-PCI-Adapterkartenbaugruppe 2
a. Bewegen Sie die Sicherung nach unten in die geöffnete Position, um den
Adapter zu entfernen.
b. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen
Ecken und ziehen Sie ihn aus der PCI-Adapterkartenbaugruppe heraus.
2U-Adapterkarten-
baugruppe
2
Entriegelungshebel
2
2
Adapter
1
Entriegelungshebel
Adapter
