Halterung für ein optionales Hot-Swap-Festplattenlaufwerk an der
Rückseite installieren

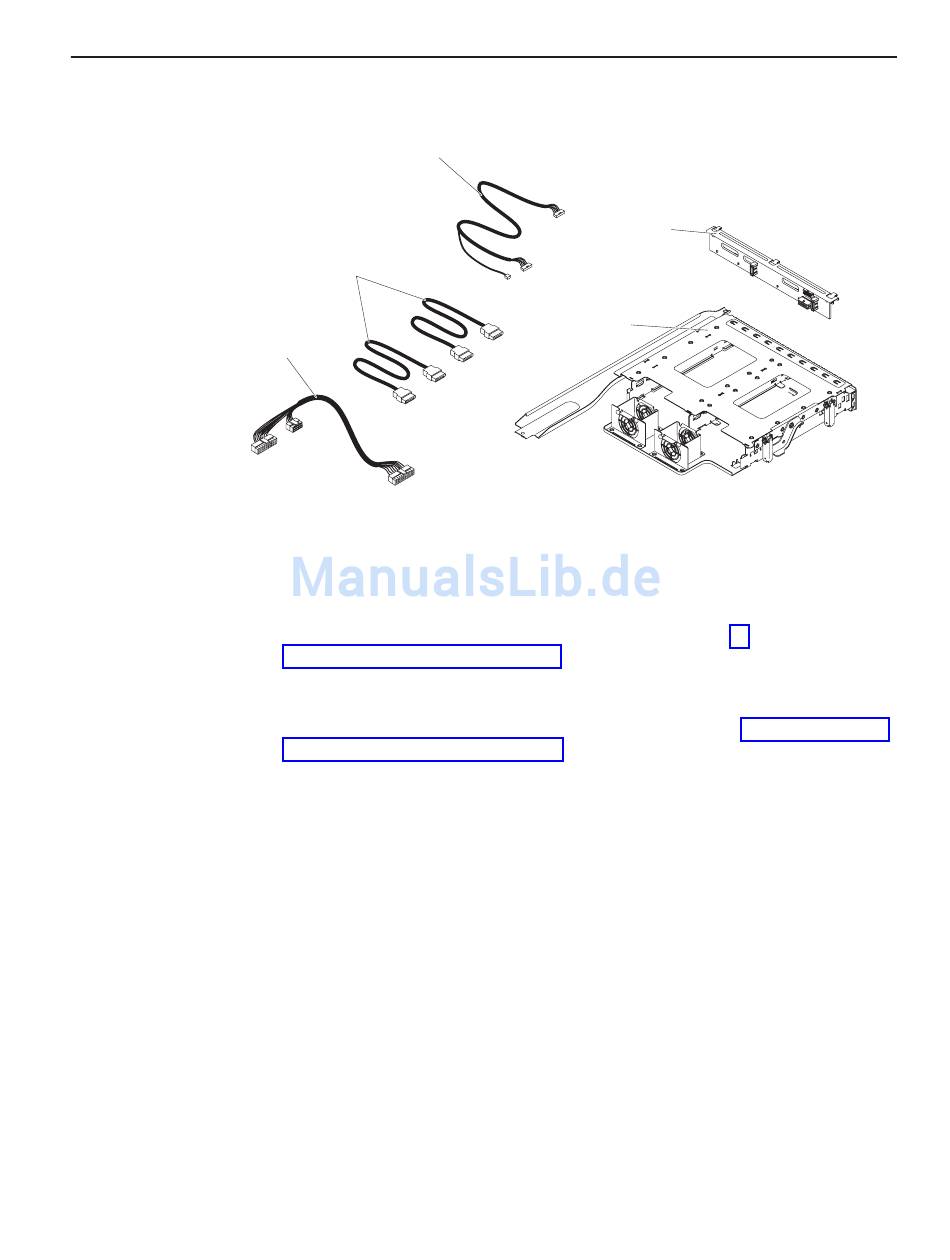

Netzkabel
Anmerkung: Lüfteranschluss 4 und Lüfteranschluss 5 sind derzeit für eine mögli-
che zukünftige Verwendung für Festplattenlaufwerk an der Rückseite reserviert.
Gehen Sie zum Installieren der Halterung für ein optionales Hot-Swap-Laufwerk an
der Rückseite wie folgt vor:
LED-Signalkabel
SATA-Signalkabel
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt vii und den Abschnitt
„Installationsrichtlinien" auf Seite 40.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle
Netzkabel sowie alle externen Kabel ab.
3. Entfernen Sie die obere Serverabdeckung (siehe Abschnitt „Obere Abdeckung
des Servers entfernen" auf Seite 49).
4. Wenn eine Halterung für die Abdeckblende für das Laufwerk im Gehäuse ins-
talliert ist, lösen Sie die Schraube, mit der die Halterung der Abdeckblende für
das Laufwerk am Gehäuse befestigt ist. Drehen Sie anschließend die Abdeck-
blende des Laufwerks im Uhrzeigersinn und entfernen Sie anschließend die
Abdeckblende aus der Position am Server. Fahren Sie mit Schritt 8 fort.
Anmerkung: Wenn 2U-PCI-Adapterkartenbaugruppen im Server installiert
sind, fahren Sie mit Schritt 5 fort.
3,5-Zoll-
SAS/SATA-
Rückwand
3,5-Zoll-Festplatten-
laufwerkhalterung
