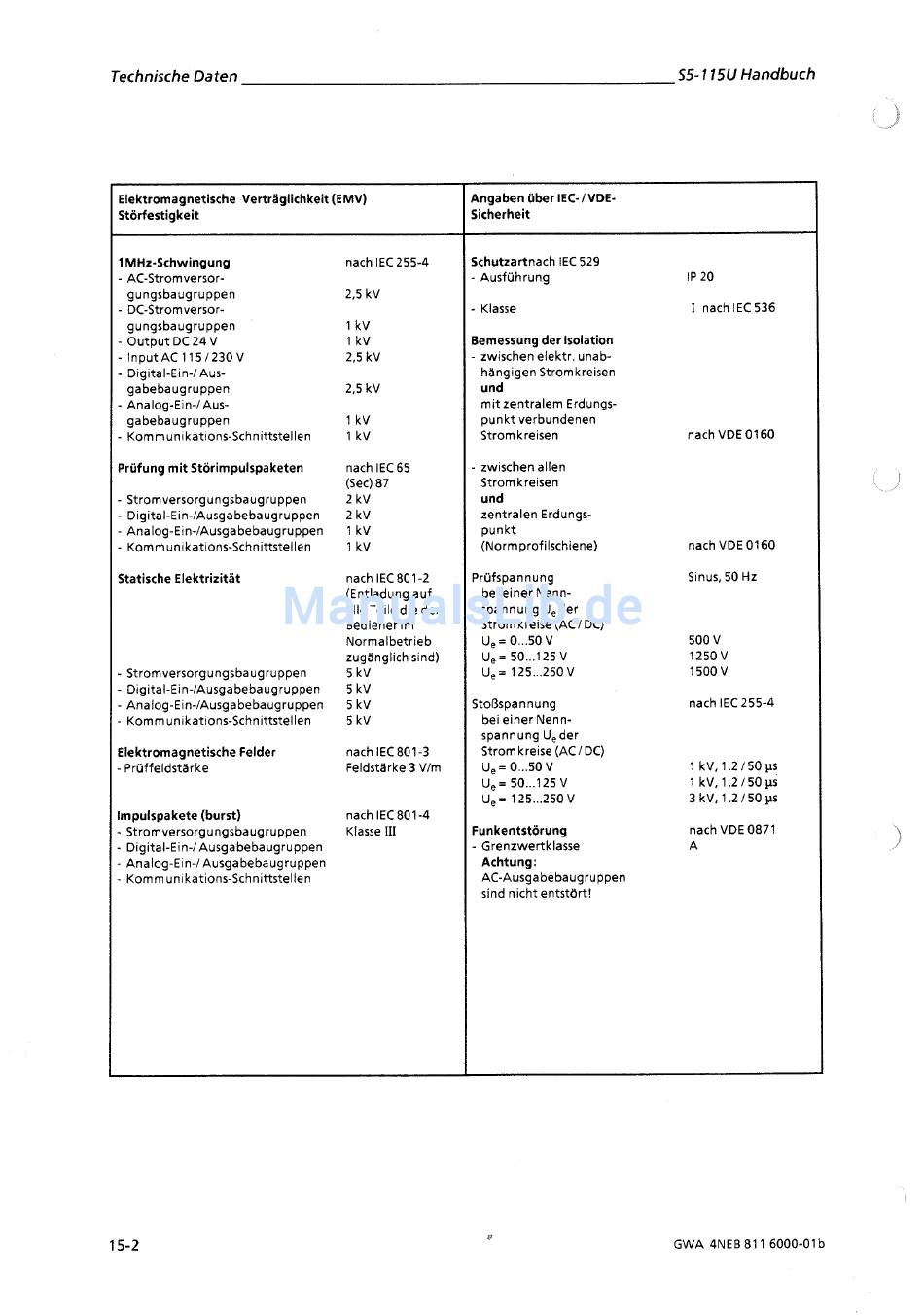

Technische Daten
55-
1
15U Handbuch
GWA 4NEB 81 1 6000-01 b
Elektromagnetische Verträglichkeit (EMV)
Störfestigkeit
1 MHz-Schwingung
nach IEC 255-4
-
AC-Stromversor-
gungsbaugruppen
2,s kV
- DC-Stromversor-
gungsbaugruppen
I
kV
- Output DC 24 V
I
kV
-
lnputAC115/230V
2,5 kV
-
Digital-Ein-/ Aus-
gabebaugruppen
2,5 kV
-
Analog-Ein-/ Aus-
gabebaugruppen
1 kV
-
Kommunikations-Schnittstellen
I
kV
Prüfung m i t Störimpulspaketen
nach IEC 65
(Sec) 87
- Stromversorgungsbaugruppen
2 kV
- Digital-Ein-IAusgabebaugruppen
2 kV
- Analog-Ein-IAusgabebaugruppen
1 kV
-
Kommunikations-Schnittstellen
1
kV
Statische Elektrizität
nach IEC 801-2
(Entladung auf
alle Teile die dem
Bediener im
Normalbetrieb
zugänglich sind)
-
Stromversorgungsbaugruppen
5 kV
-
Digital-Ein-/Ausgabebaugruppen
5 kV
-
Analog-Ein-IAusgabebaugruppen
5 kV
- Kommunikations-Schnittstellen
5 kV
Elektromagnetische Felder
nach IEC 801-3
- Prüffeldstärke
Feldstärke 3 Vlm
lmpulspakete (burst)
nach IEC 801-4
-
Stromversorgungsbaugruppen
Klasse
I11
-
Digital-Ein-/Ausgabebaugruppen
-
Analog-Ein-/ Ausgabebaugruppen
-
Kommunikations-Schnittstellen
Angaben iiber IEC- I VDE-
Sicherheit
Schutzartnach IEC 529
-
Ausführung
IP
20
-
Klasse
I nach IEC 536
Bemessung der Isolation
- zwischen elektr. unab-
hängigen Strom kreisen
und
m i t zentralem Erdungs-
punkt verbundenen
Strom kreisen
nach VDE 01 60
-
zwischen allen
Strom kreisen
und
zentralen Erdungs-
punkt
(Normprofilschiene)
nach VDE 0160
Prüfspannung
Sinus, 50 Hz
bei einer Nenn-
spannung U , der
Strom kreise (AC
1
DC)
U , = 0...50 V
500 V
U , = 50
...
125 V
1250V
U , = 125
...
250 V
1500 V
Stoßspannung
nach IEC 255-4
bei einer Nenn-
spannung U,der
Strom kreise (AC I DC)
U , = 0...50
V
1 kV,1.2/50ps
U , = 50
...
125 V
1 k V , 1 . 2 / 5 0 p
U , = 125
...
250 V
3 kV, 1 . 2 1 5 0 p
Funkentstorung
nach VDE 0871
-
Grenzwertklasse
A
Achtung:
AC-Ausgabebaugruppen
sind nicht entstart!
