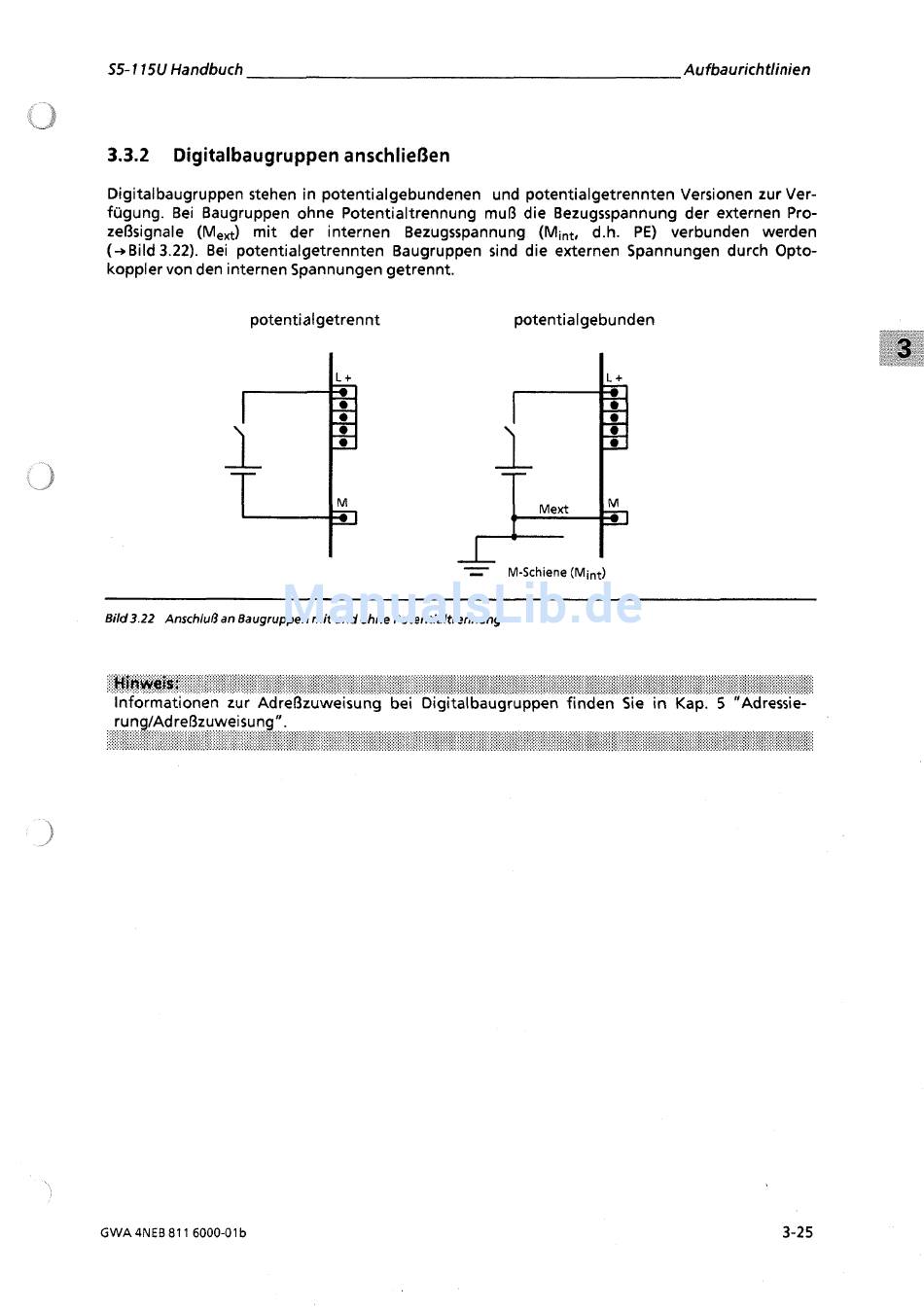

55-1 15U Handbuch
Aufbaurich tlinien
3.3.2
Digitalbaugruppen anschließen
Digital baugruppen stehen in potentialgebundenen und potentialgetrennten Versionen zur Ver-
fügung. Bei Baugruppen ohne Potentialtrennung muß die Bezugsspannung der externen Pro-
zeßsignale (Mmt) mit der internen Bezugsspannung (Mint d.h. PE) verbunden werden
(+Bild 3.22). Bei potentialgetrennten Baugruppen sind die externen Spannungen durch Opto-
koppler von den internen Spannungen getrennt.
potentialgetrennt
potentialgebunden
Bild 3.22 Anschluß an Baugruppen mit und ohne Potentialtrennung
Informationen zur Adreßzuweisung bei Digitalbaugruppen finden Sie in Kap. 5 "Adressie-
GWA
4 N E B 81
1
6000-01 b
