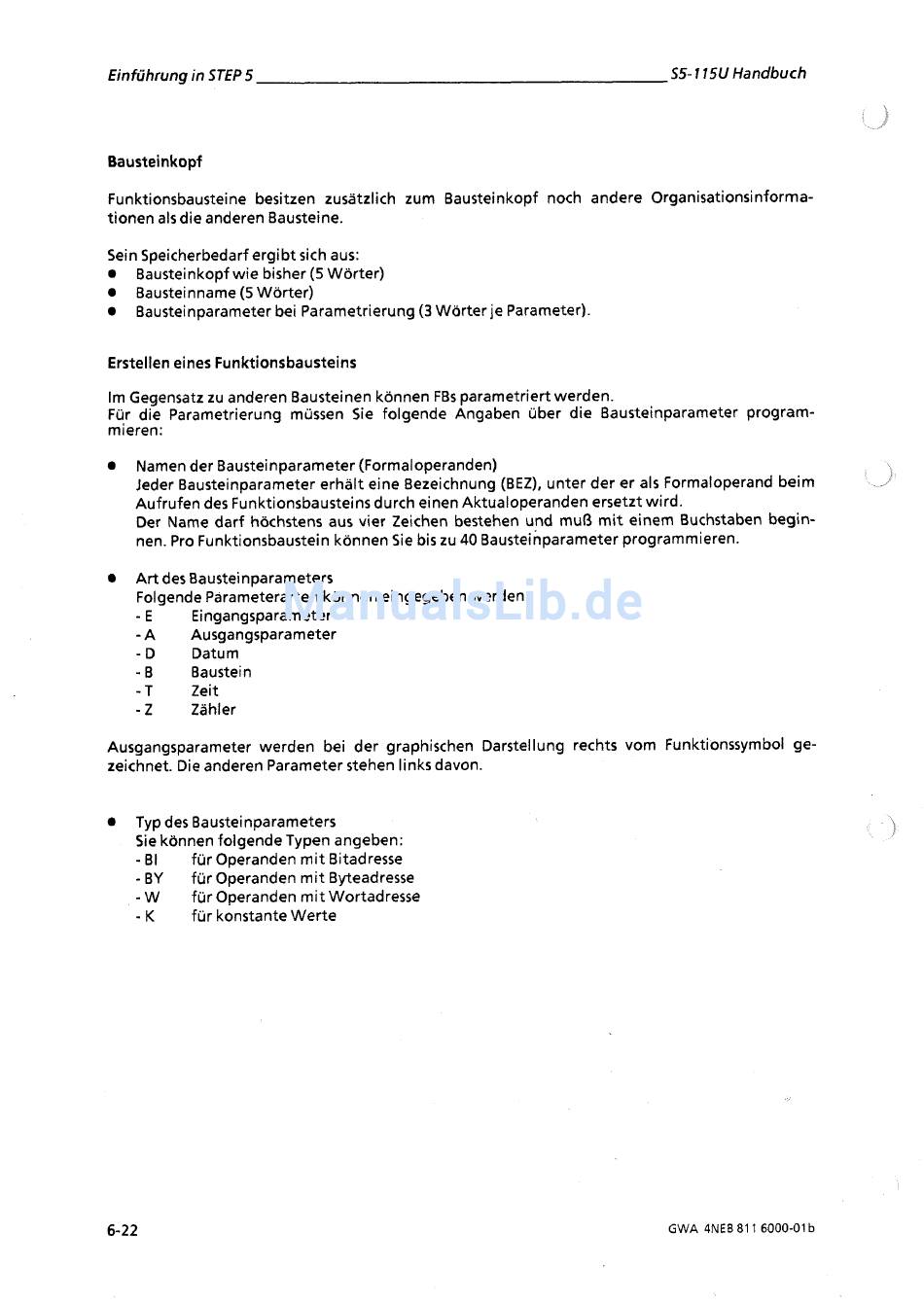

Einführung in STEP 5
55- 1 15U Handbuch
Bausteinkopf
Funktionsbausteine besitzen zusätzlich zum Bausteinkopf noch andere Organisationsinforma-
tionen als die anderen Bausteine.
Sein Speicherbedarf ergibt sich aus:
Bausteinkopf wie bisher (5 Wörter)
Bausteinname (5 Wörter)
Bausteinparameter bei Parametrierung (3 Wörter je Parameter).
Erstellen eines Funktionsbausteins
Im Gegensatz zu anderen Bausteinen können FBs parametriert werden.
Für die Parametrierung müssen Sie folgende Angaben über die Bausteinpararneter program-
mieren:
Namen der Bausteinparameter (Formaloperanden)
Jeder Bausteinparameter erhält eine Bezeichnung (BEZ), unter der er als Formaloperand beim
Aufrufen des Funktionsbausteins durch einen Aktualoperanden ersetzt wird.
Der Name darf höchstens aus vier Zeichen bestehen und mu8 m i t einem Buchstaben begin-
nen. Pro Funktionsbaustein können Sie bis zu 40 ~austeinparameter programmieren.
Art des Bausteinparameters
Folgende Parameterarten können eingegeben werden:
-
E
Eingangsparameter
-
A
Ausgangsparameter
- D
Datum
- B
Baustein
- T
Zeit
-
Z
Zähler
Ausgangsparameter werden bei der graphischen Darstellung rechts vom Funktionssymbol ge-
zeichnet. Die anderen Parameter stehen links davon.
Typ des Bausteinparameters
Sie kdnnen folgende Typen angeben:
-
BI
für Operanden mit Bitadresse
-
BY
für Operanden mit Byteadresse
- W
für Operanden mit Wortadresse
-
K
für konstante Werte
GWA 4NEB 81 1 6000-01
