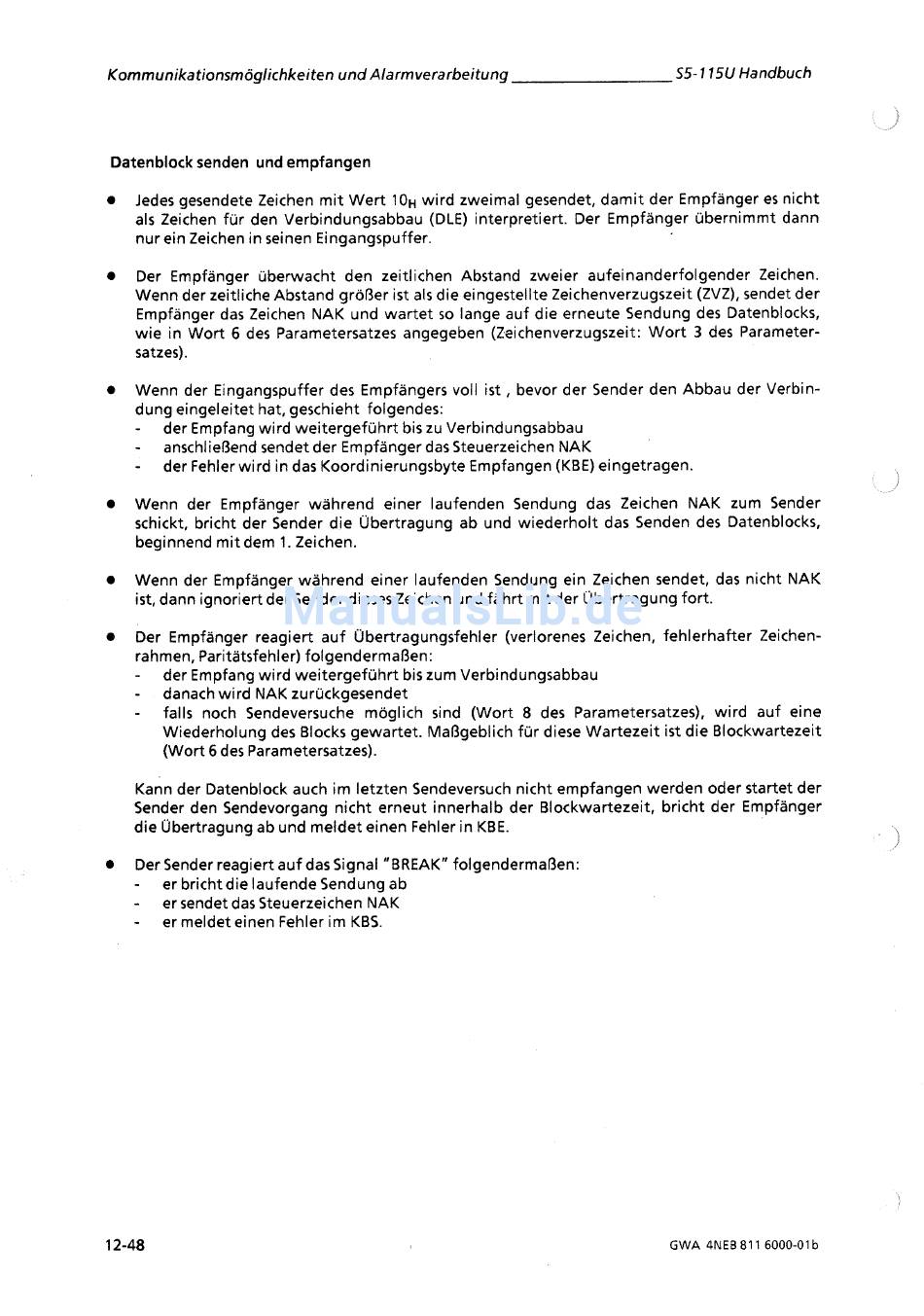

Datenblock senden und empfangen
Jedes gesendete Zeichen mit Wert 10H wird zweimal gesendet, damit der Empfänger es nicht
als Zeichen für den Verbindungsabbau (DLE) interpretiert. Der Empfänger übernimmt dann
nur ein Zeichen in seinen Eingangspuffer.
Der Empfänger überwacht den zeitlichen Abstand zweier aufeinanderfolgender Zeichen.
Wenn der zeitliche Abstand größer ist als die eingestellte Zeichenverzugszeit (ZVZ), sendet der
Empfänger das Zeichen NAK und wartet so lange auf die erneute Sendung des Datenblocks,
wie in Wort 6 des Parametersatzes angegeben (Zeichenverzugszeit: Wort 3 des Parameter-
satzes).
e Wenn der Eingangspuffer des Empfängers voll ist, bevor der Sender den Abbau der Verbin-
dung eingeleitet hat, geschieht folgendes:
-
der Empfang wird weitergeführt bis zu Verbindungsabbau
-
anschließend sendet der Empfänger das Steuerzeichen NAK
-
der Fehler wird in das Koordinierungsbyte Empfangen (KBE) eingetragen.
Wenn der Empfänger während einer laufenden Sendung das Zeichen NAK zum Sender
schickt, bricht der Sender die Übertragung ab und wiederholt das Senden des Datenblocks,
beginnend mit dem
1.
Zeichen.
Wenn der Empfänger während einer laufenden Sendung ein Zeichen sendet, das nicht NAK
ist, dann ignoriert der Sender dieses Zeichen und fährt mit der Übertragung fort.
*
Der Empfänger reagiert auf Übertragungsfehler (verlorenes Zeichen, fehlerhafter Zeichen-
rahmen, Paritätsfehler) folgendermaßen:
-
der Empfang wird weitergeführt bis zum Verbindungsabbau
-
danach wird NAK zurückgesendet
-
falls noch Sendeversuche möglich sind (Wort 8 des Parametersatzes), wird auf eine
Wiederholung des Blocks gewartet. Maßgeblich für diese Wartezeit i s t die Blockwartezeit
(Wort 6 des Parametersatzes).
Kann der Datenblock auch im letzten Sendeversuch nicht empfangen werden oder startet der
Sender den Sendevorgang nicht erneut innerhalb der Blockwartezeit, bricht der Empfänger
die Übertragung ab und meldet einen Fehler in KBE.
Der Sender reagiert auf das Signal "BREAK" folgendermaßen:
-
er bricht die laufende Sendung ab
-
er sendet das Steuerzeichen NAK
-
er meldet einen Fehler im KBS.
