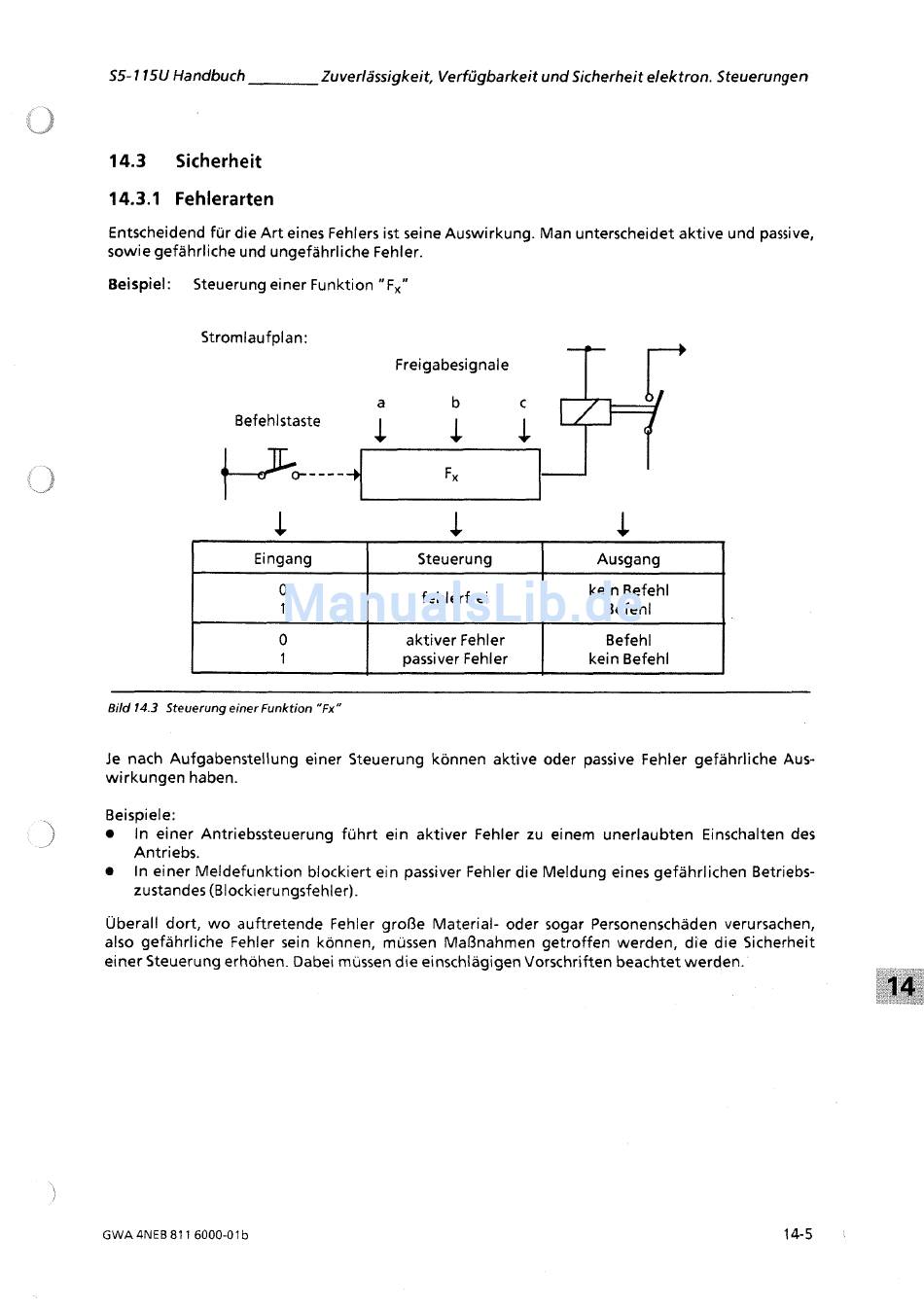

Zuverlässigkeit, Verfügbarkeit und Sicherheit elektron. Steuerungen
14.3 Sicherheit
14.3.1 Fehlerarten
Entscheidend für die Art eines Fehlers ist seine Auswirkung. Man unterscheidet aktive und passive,
sowie gefährliche und ungefährliche Fehler.
Beispiel: Steuerung einer Funktion "F,"
Stromlaufplan:
Freigabesignale
a b
Befehlstaste
1 1 1
I
Eingang
1
Steuerung
I
Ausgang
I
I
fehlerfrei
kein Befehl
I
Befehl
I
Bild 14.3 Steuerung einer Funktion "Fx"
0
1
Je nach Aufgabenstellung einer Steuerung können aktive oder passive Fehler gefährliche Aus-
wirkungen haben.
Beispiele:
9
In einer Antriebssteuerung führt ein aktiver Fehler zu einem unerlaubten Einschalten des
Antriebs.
9
In einer Meldefunktion blockiert ein passiver Fehler die Meldung eines gefährlichen Betriebs-
zustandes (Blockierungsfehler).
I
Überall dort, wo auftretende Fehler große Material- oder sogar Personenschäden verursachen,
also gefährliche Fehler sein können, müssen Maßnahmen getroffen werden, die die Sicherheit
einer Steuerung erhöhen. Dabei müssen die einschlägigen Vorschriften beachtet werden.
aktiver Fehler
passiver Fehler
Befehl
kein Befehl
