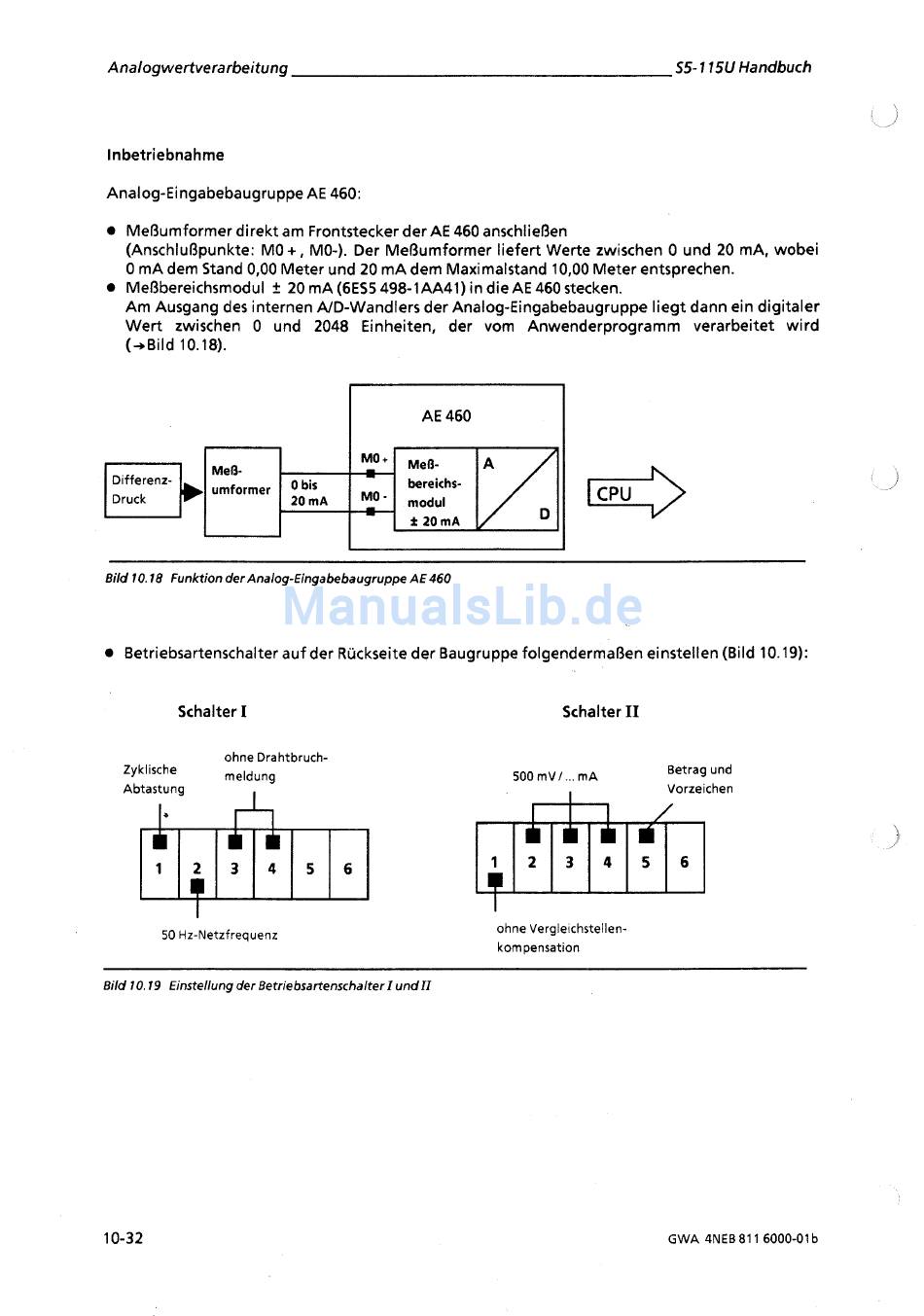

Analogwertverarbeitung
55- 1 15U Handbuch
Inbetriebnahme
Analog-Eingabebaugruppe AE 460:
Meßumformer direkt am Frontstecker der AE 460 anschließen
(Anschlußpunkte: MO
+,
MO-). Der Meßumformer liefert Werte zwischen 0 und 20 mA, wobei
0 mA dem Stand 0,00 Meter und 20 mA dem Maximalstand 10, O O Meter entsprechen.
Meßbereichsmodul
+
20 mA (6ES5 498-1AA41) in die AE 460 stecken.
Am Ausgang des internen ND-Wandlers der Analog-Eingabebaugruppe liegt dann ein digitaler
Wert zwischen 0 und 2048 Einheiten, der vom Anwenderprogramm verarbeitet wird
(+Bild 10.18).
Differenz-
bereichs-
Druck
20 mA
modul
f
20mA
Bild 10.18 Funktion der Analog-Eingabebaugruppe AE 460
Betriebsartenschalter auf der Rückseite der Baugruppe folgendermaßen einstellen (Bild 10.19):
Schalter I
Schalter
I1
ohne Drahtbruch-
Zyklische
rneldung
Abtastung
I
50 Hz-Netzfrequenz
500 rnVI
...
mA
Betrag und
I
Vorzeichen
ohne Vergleichstellen-
kornpensation
Bild 10.19 Einstellung der Betriebsartenschalter
I
u n d
II
GWA 4NEB 81 1 6000-01
