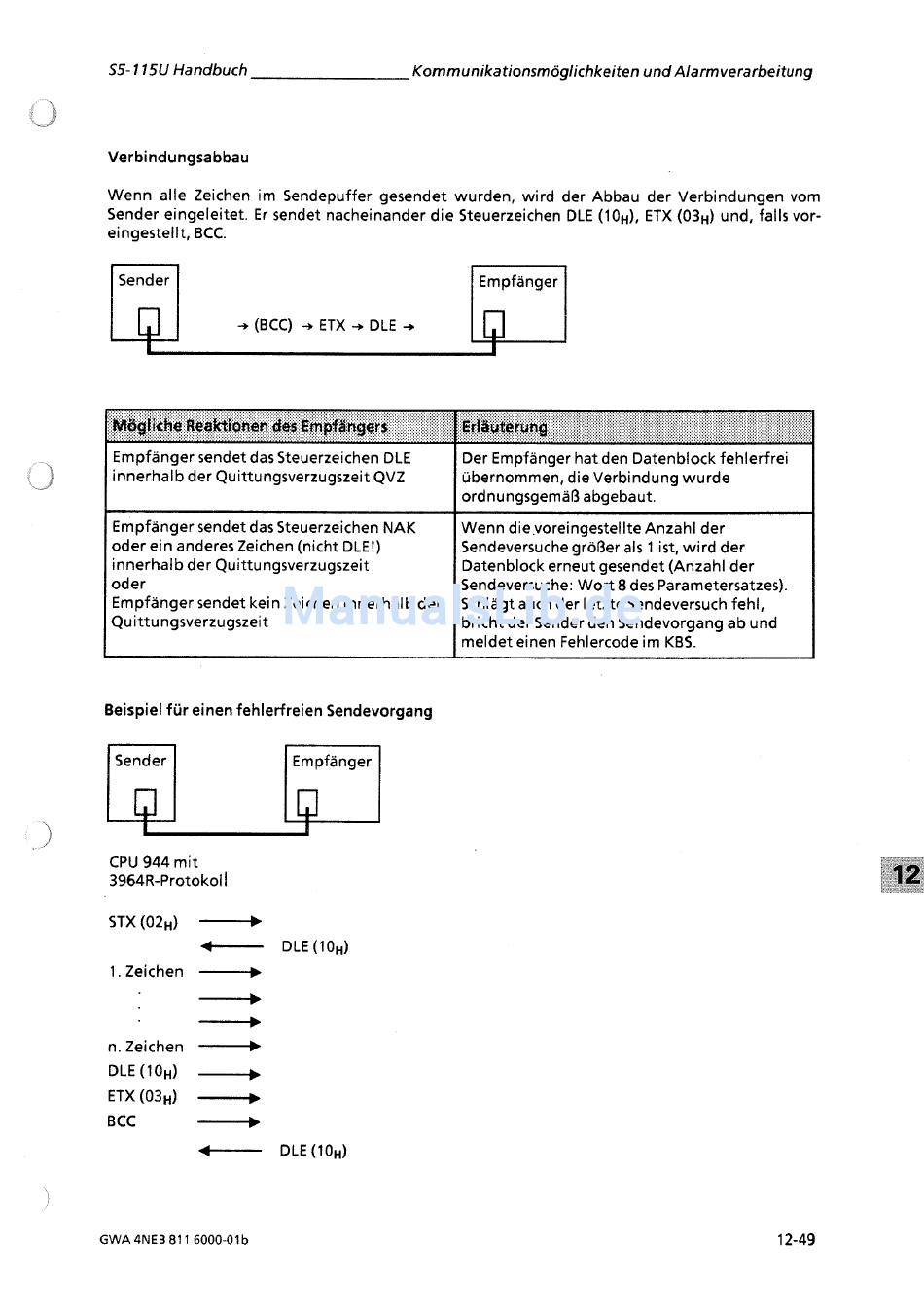

Siemens Simatic S5 S5-115U Handbuch Seite 402

55-
1
15U Handbuch
Kommunikationsmögiichkeiten und Alarmverarbeitung
Verbindungsabbau
Wenn alle Zeichen im Sendepuffer gesendet wurden, wird der Abbau der Verbindungen vom
Sender eingeleitet. Er sendet nacheinander die Steuerzeichen DLE (lOH), ETX (03") und, falls vor-
eingestellt, BCC.
Sender
+
(BCC) + ETX
-B
DLE +
Beispiel für einen fehlerfreien Sendevorgang
Empfänger
Empfänger sendet das Steuerzeichen DLE
innerhalb der Quittungsverzugszeit QVZ
Empfänger sendet das Steuerzeichen NAK
oder ein anderes Zeichen (nicht DLE!)
innerhalb der Quittungsverzugszeit
oder
Empfänger sendet kein Zeichen innerhalb der
Quittungsverzugszeit
Empfänger
L I
I
I
Der Empfänger hat den Datenblock fehlerfrei
übernommen, die Verbindung wurde
ordnungsgemäß abgebaut.
Wenn die.voreingestelIte Anzahl der
Sendeversuche größer als 1 ist, wird der
Datenblock erneut gesendet (Anzahl der
Sendeversuche: Wort 8 des Parametersatzes).
Schlägt auch der letzte Sendeversuch fehl,
bricht der Sender den Sendevorgang ab und
meldet einen Fehlercode im KBS.
CPU 944 mit
3964R-Protokoll
STX(0ZH) M
t DLE (1 OH)
1.
Zeichen , - F
___+
___+
n. Zeichen d
DLE ( 1 0 ~ )
- +
ETX ( 0 3 ~ )
----+
BCC
___,
f-- DLE ( 1 0 ~ )
GWA 4NEB 81 1 6000-01 b
