55-
1 15U Handbuch
STEP 5 Operationen

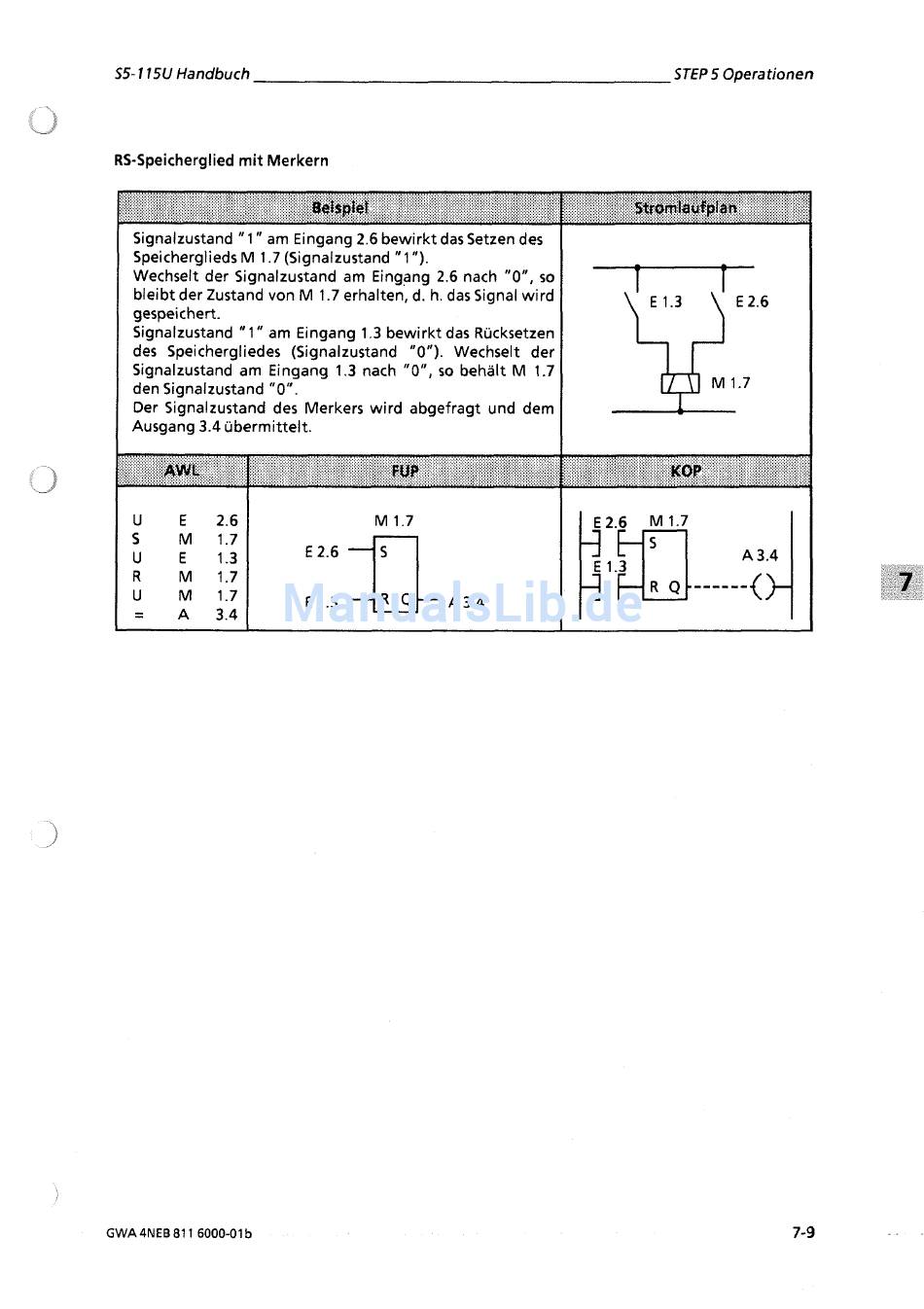

RS-Speicherglied mit Merkern
Speicherglieds M 1.7 (Signalzustand "
1 ").
Wechselt der Signalzustand am Eingang 2.6 nach "0", so
bleibt der Zustand von M 1.7 erhalten, d. h. das Signal wird
Signalzustand " 1
"
am Eingang 1.3 bewirkt das Rücksetzen
des Speichergliedes (Signalzustand "0"). Wechselt der
Signalzustand am Eingang 1.3 nach " O n , so behält M 1.7
den Signalzustand "0".
Der Signalzustand des Merkers wird abgefragt und dem
Ausgang 3.4 übermittelt.
U E 2.6
S M 1.7
U
E
1.3
R M 1.7
U
M 1.7
=
A
3.4
GWA 4NEB 81 1 6000-01 b
