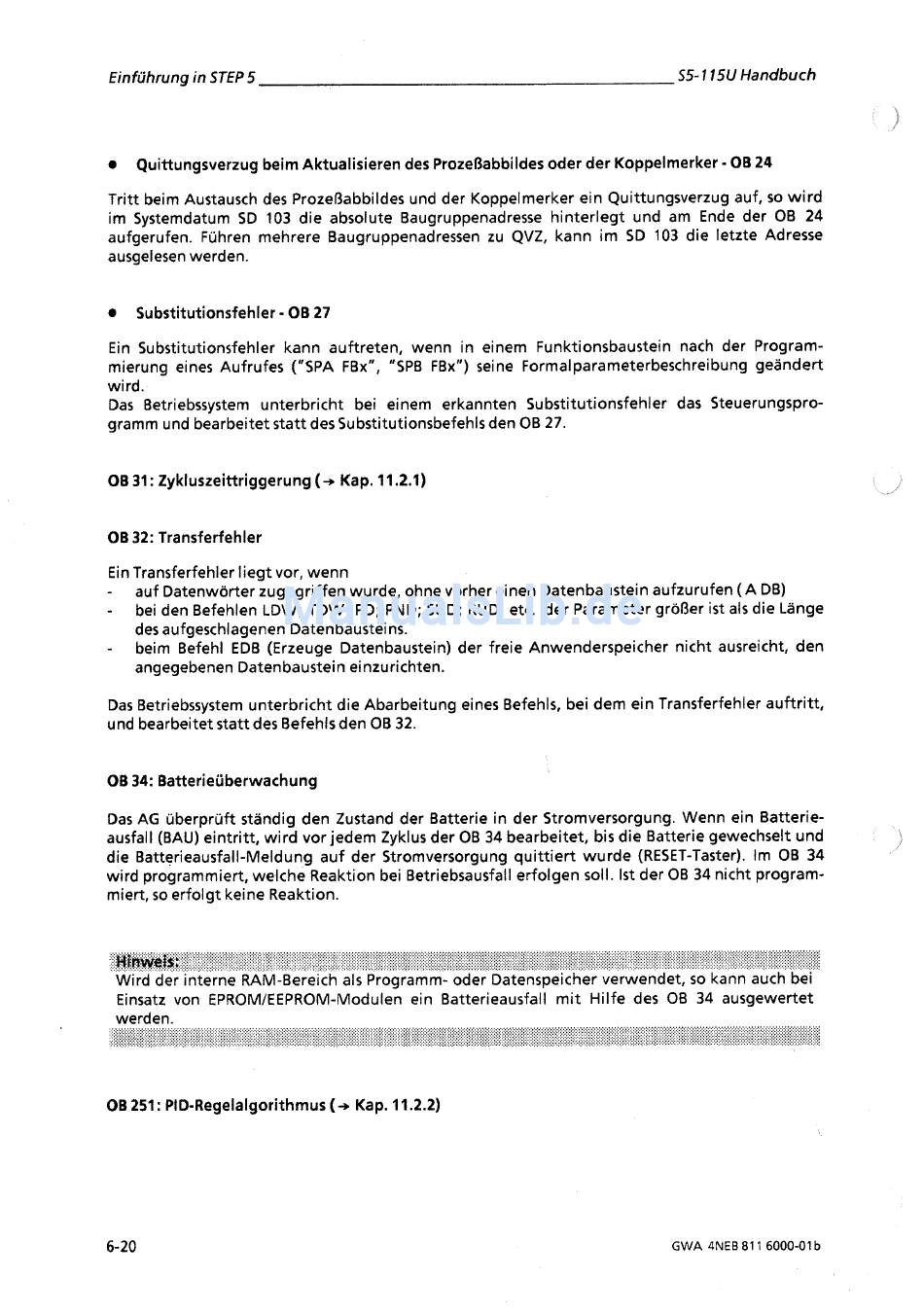

Einführung in STEP 5
55- 1 15U Handbuch
Quittungsverzug beim Aktualisieren des Prozeßabbildes oder der Koppelmerker
-
OB 24
Tritt beim Austausch des Prozeßabbildes und der Koppelmerker ein Quittungsverzug auf, so wird
im Systemdatum S D
103
die absolute Baugruppenadresse hinterlegt und am Ende der OB
24
aufgerufen. Führen mehrere Baugruppenadressen zu
QVZ,
kann im SD
103
die letzte Adresse
ausgelesen werden.
Substitutionsfehler
-
OB 27
Ein Substitutionsfehler kann auftreten, wenn in einem Funktionsbaustein nach der Program-
mierung eines Aufrufes ("SPA FBx", "SPB FBx") seine Formalparameterbeschreibung geändert
wird.
Das Betriebssystem unterbricht bei einem erkannten Su bstitutionsfehler das Steuerungspro-
gramm und bearbeitet statt des Substitutionsbefehls den OB 27.
OB 31:
Zykluszeittriggerung (+ Kap. 11.2.1)
OB 32:
Transferfehler
Ein Transferfehler liegt vor, wenn
-
auf Datenwörter zugegriffen wurde, ohne vorher einen Datenbaustein aufzurufen
(
A DB)
-
bei den Befehlen LDW; TDW; PD; PND; SUD; RUD; etc. der Parameter größer ist als die Länge
des aufgeschlagenen Datenbausteins.
-
beim Befehl EDB (Erzeuge Datenbaustein) der freie Anwenderspeicher nicht ausreicht, den
angegebenen Datenbaustein einzurichten.
Das Betriebssystem unterbricht die Abarbeitung eines Befehls, bei dem ein Transferfehler auftritt,
und bearbeitet statt des Befehls den OB
32.
OB 34:
Batterieüberwachung
Das AG überprüft ständig den Zustand der Batterie in der Stromversorgung. Wenn ein Batterie-
ausfall (BAU) eintritt, wird vor jedem Zyklus der OB
34
bearbeitet, bis die Batterie gewechselt und
die Batterieausfall-Meldung auf der Stromversorgung quittiert wurde (RESET-Taster). lm OB
34
wird programmiert, welche Reaktion bei Betriebsausfall erfolgen soll. Ist der OB
34
nicht program-
miert, so erfolgt keine Reaktion.
Einsatz von EPROMIEEPROM-Modulen ein Batterieausfall mit Hilfe des OB
34
ausgewertet
werden
OB 251
: PID-Regelalgorithmus
(+
Kap. 11.2.2)
GWA 4NEB 81 1
6000-01
