3.9 Gehäusebaugrößen 5 bis 6 für
hohe Schutzarten
Eine Erläuterung der Schutzarten finden Sie in Abschnitt 11.1.9
Schutzart/UL-Klasse auf Seite 167.
Der Standardumrichter entspricht der Schutzart IP20,
Verschmutzungsgrad 2 (Verunreinigung nur mit trockenen,
nicht leitenden Substanzen). Der Umrichter der Baugrößen 5 und 6
kann jedoch bei Durchsteckmontage an der Rückseite des
Kühlkörpers so konfiguriert werden, dass die IP65-Schutzart möglich ist.
Dann ist jedoch eine Leistungsreduzierung erforderlich
Siehe Tabelle 11-3 auf Seite 160.
Dadurch kann die Vorderseite des Umrichters der Baugröße 5 oder 6
zusammen mit verschiedenen Schaltmodulen in einem IP65-kompatiblen
Gehäuse untergebracht werden, bei dem der Kühlkörper aus einer
Gehäusewand in die Umgebung herausragt. Damit wird der größte Teil
der durch den Umrichter erzeugten Wärme außerhalb des Gehäuses
abgegeben und die Temperatur im Gehäuse verringert.
Diese stützt sich auf eine gute Abdichtung zwischen dem Kühlkörper und
der Rückseite des Schaltschranks mit den mitgelieferten Dichtungen.

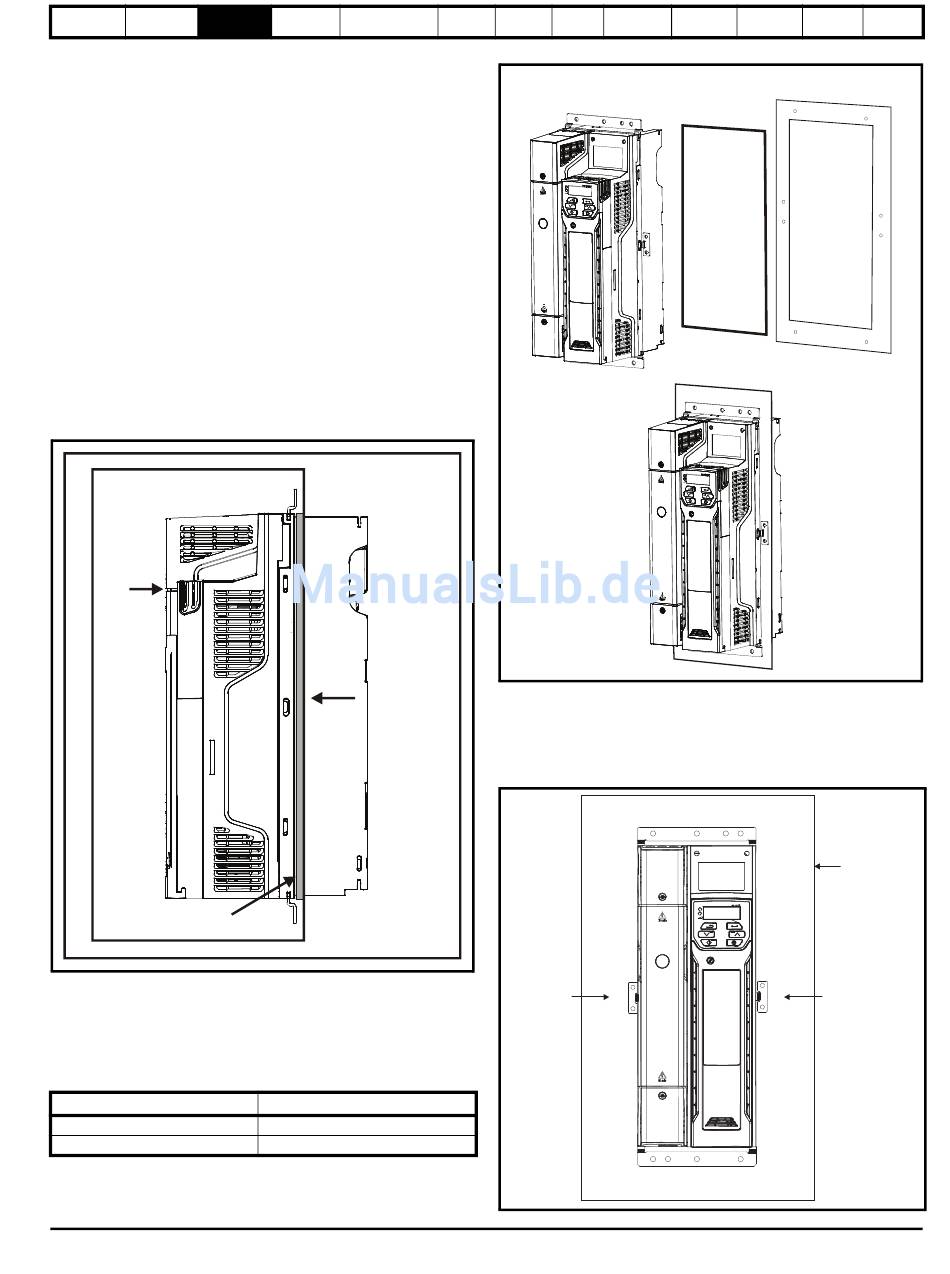

Abbildung 3-29 Beispiel einer Durchsteckmontage in
IP65-Ausführung
IP65-Schaltschrank
IP20
Dichtungsring
Die Hauptdichtung ist gemäß Abbildung 3-30 zu installieren.
Um mit den Umrichtern der Baugröße 5 die hohe IP-Schutzart erreichen
zu können, ist die Rückseite des Kühlkörpers durch die Montage des
High IP-Einsatzes (siehe Abbildung 3-32) abzudichten.
Tabelle 3-5 Bestellnummern für den Einbausatz
zur Durchsteckmontage
Baugröße
5
6
Unidrive M200 / M201 Betriebsanleitung
Ausgabenummer: 4
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
Umrichter mit
installiertem
Einsatz für
„erhöhte
Schutzart"
CT-Artikelnummer
3470-0067
3470-0055
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
Abbildung 3-30 Einbau der Dichtung
Umrichter
Um die Fläche zwischen dem Umrichter und der Montageplatte
abzudichten, verwenden Sie die zwei Halterungen wie in Abbildung 3-30
gezeigt. Die Halterungen, Dichtungen und High-IP-Einsätze sind in
dem Einbausatz für die Durchsteckmontage enthalten.
Die Klemmenanschlüsse finden Sie in Tabelle 3-5.
Abbildung 3-31 Ansicht der Durchsteckmontage
Klammer für
Durchsteck-
montage
Erweiterte Technische Fehlerdia-
Parameter Daten gnose
Schaltschrank-
rückwand
Dichtung
Schaltschrank-
rückwand
Klammer für
Durchsteck-
montage
UL-
Protokoll
