3.4
Einbauen/Ausbauen von Optionsmodulen
Vor dem Einbau/Ausbau des SI-Optionsmoduls muss der Umrichter spannungslos sein. Bei Nichtbeachtung können Umrichter und/oder
Optionsmodul beschädigt werden.
VORSICHT

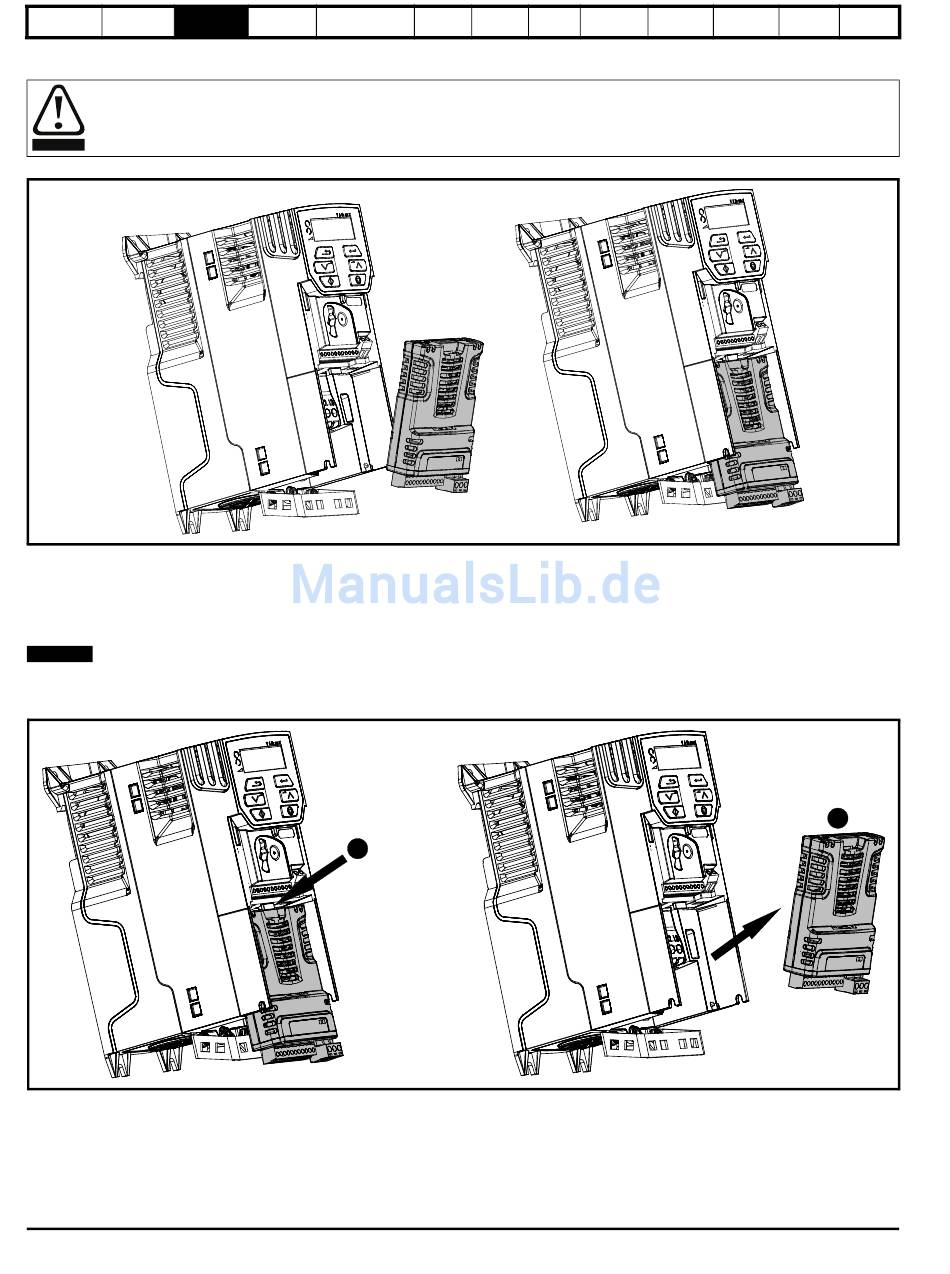

Abbildung 3-9 Einbau eines SI-Optionsmoduls (Baugrößen 2 bis 4)
Installieren des Optionsmoduls
•
Kippen Sie das Optionsmodul etwas nach hinten und richten die beiden Zungen des Optionsmoduls nach den dafür vorgesehenen
Aussparungen (1) aus.
•
Das Optionsmodul wie in (2) gezeigt auf den Umrichter drücken, bis der Steckverbinder in den Umrichter eingreift, und sicherstellen,
dass die Verriegelung (3) das Optionsmodul in Einbaulage hält.
HINWEIS
Sicherstellen, dass das Optionsmodul sicher auf dem Umrichter sitzt. Immer sicherstellen, dass die Klemmenabdeckung vor der Inbetriebnahme
aufgesetzt ist, da nur so gewährleistet ist, dass das Optionsmodul gesichert ist.
Abbildung 3-10 Ausbau eines SI-Optionsmoduls (Baugrößen 2 bis 4)
•
Drücken Sie die Verriegelung (1) nach unten, um das Optionsmodul vom Umrichtergehäuse zu lösen.
•
Das Optionsmodul etwas nach vorn kippen und vom Umrichtergehäuse (2) weg ziehen.
