4.3

24 VDC-Versorgung

Die 24 VDC-Versorgung-des Backup-Adapters bietet die folgenden
Funktionen:
• Er kann als Backup-Stromversorgung verwendet werden, um die
elektronischen Baugruppen des Umrichters beim Abschalten der
Netzspannung weiterhin mit Strom zu versorgen. Dadurch können
Feldbus-Module oder die serielle Kommunikation weiterhin
ordnungsgemäß arbeiten. Wenn die Netzspannung zurückkehrt,
kann der normale Betrieb weitergeführt werden, nachdem der
Umrichter die Leistungselektronik automatisch neu initialisiert hat.
• Es kann auch zum Klonen oder Laden der Parameter verwendet
werden, um die Umrichter vorzukonfiguieren, wenn die Netzspannung
nicht zur Verfügung steht. Das Keypad kann ggf. auch zum Einrichten
der Parameter verwendet werden. Allerdings verbleibt der Umrichter
so lange im Unterspannung-Fehlerzustand, bis die Netzspannung
wieder aktiviert wird. Daher ist eventuell keine Fehlerdiagnose
möglich. (Parameter vom Typ ‚PS - Speicherung beim Ausschalten'
werden nicht gesichert, wenn der 24 V-Eingang für die Backup-
Stromversorgung verwendet wird.)
Der Arbeitsspannungsbereich des 24 V-Adapters ist wie folgt definiert:
0 V 0 V
+ 24 V 24 Volt-Versorgung
Nennbetriebsspannung
Minimal erforderliche Dauerbetriebsspannung
Maximal zulässige Dauerbetriebsspannung
Minimal erforderliche Einschaltspannung
Minimale Leistung des 24 V-Versorgung
Empfohlene Sicherung
Die Mindest- und Höchstwerte für die Spannung enthalten auch die
Welligkeits- und Rauschwerte, die 5 % nicht überschreiten dürfen.

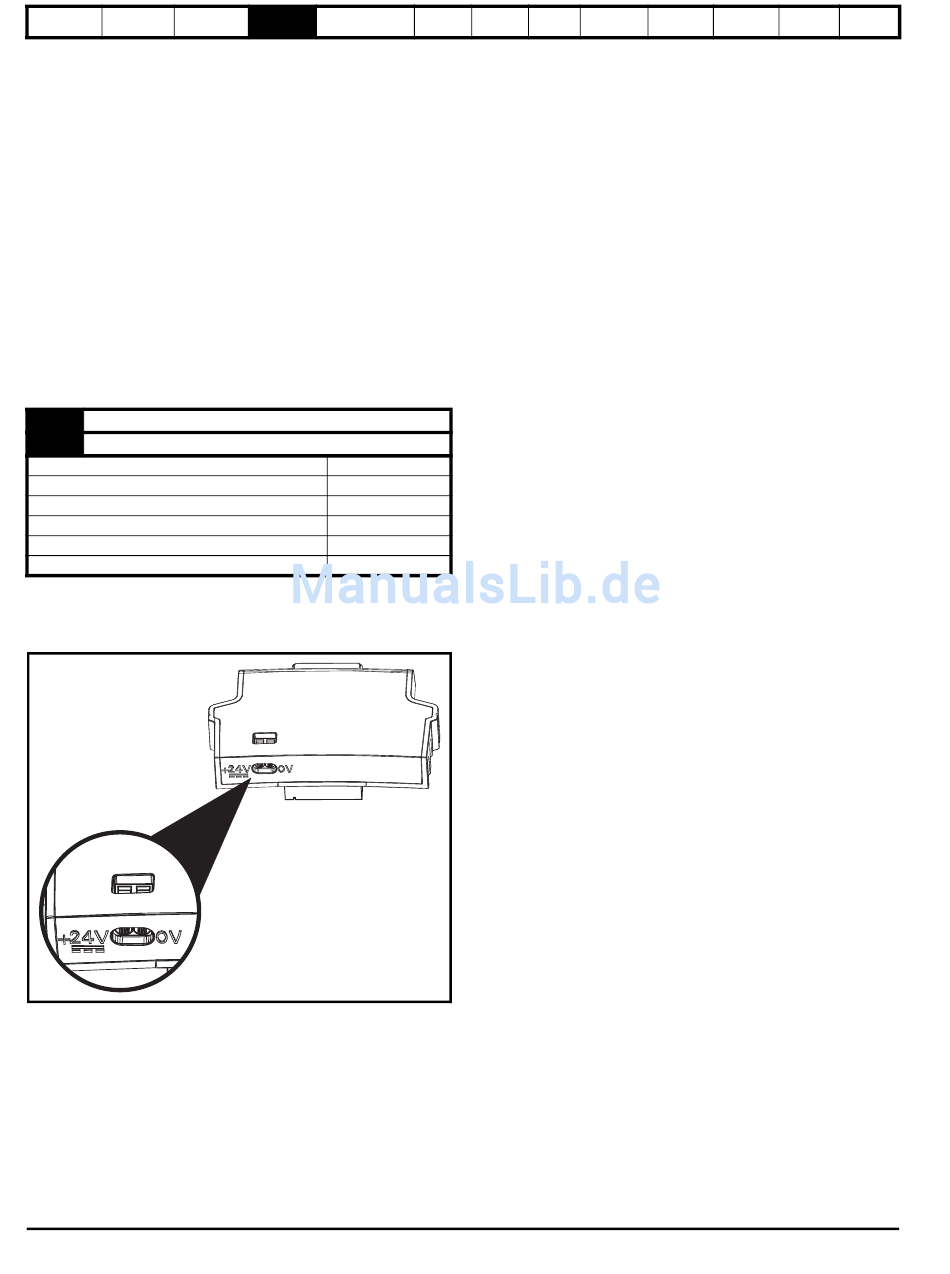

Abbildung 4-12 Position der 24 VDC-Versorgung am AI-Backup-
Adapter
52
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
24,0 VDC
19,2 V
30,0 V
12,0 V
20 W
1 A, 50 VDC
