3.12.1 Ausbau des Lüfters

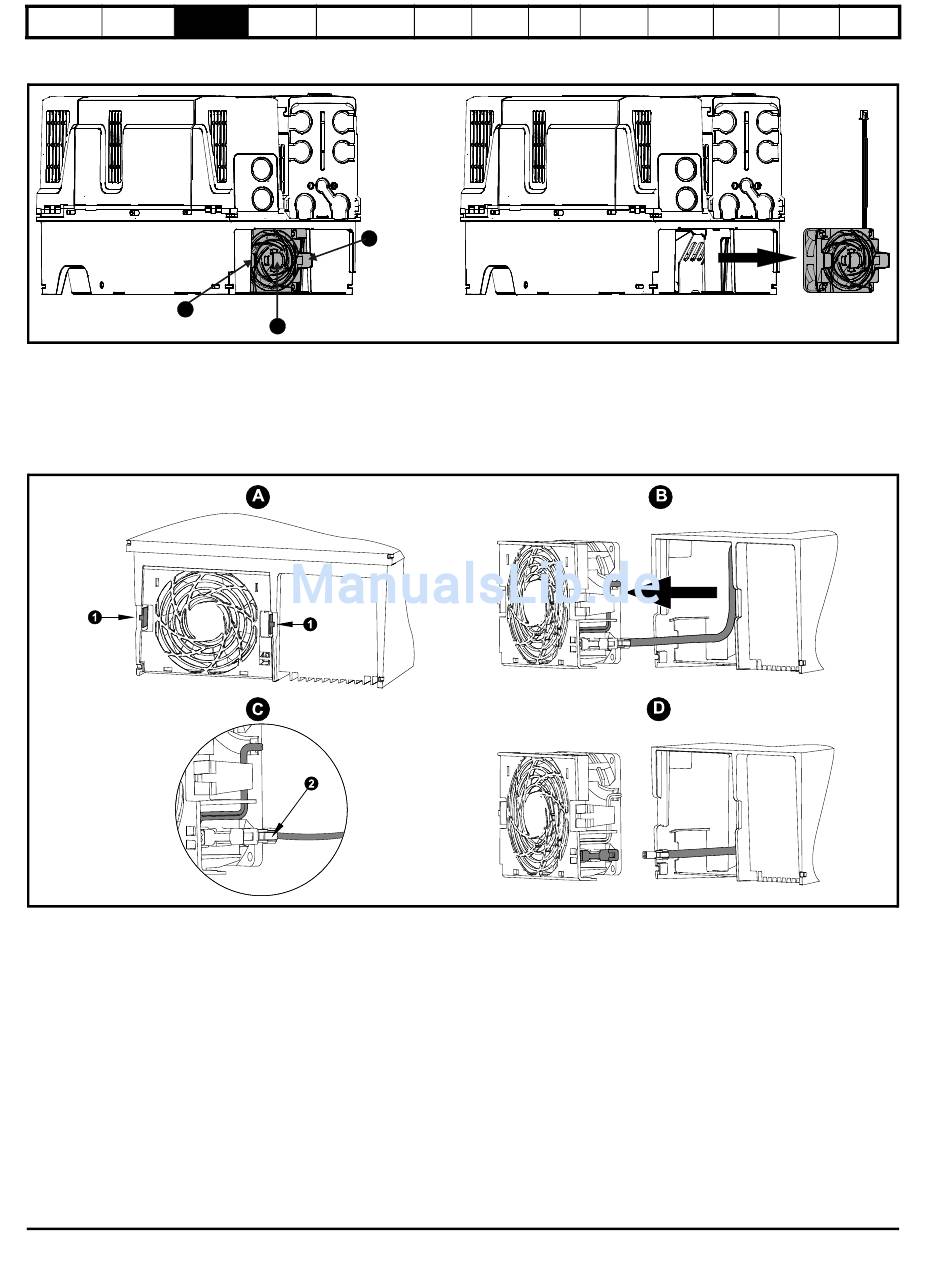

Abbildung 3-38 Ausbau des Kühlkörperlüfters bei Umrichtern der Baugröße 5
1
1
2
A: Drücken Sie die Zungen (1) nach innen, um den Lüfter von der Unterseite des Umrichters zu lösen.
B: Verwenden Sie die Zungen (2), um den Lüfter vom Umrichter abzuziehen.
C: Drücken und halten Sie die Arretierung am Lüfterkabel.
D: Halten Sie das Lüfterkabel mit gedrückter Arretierung, und ziehen Sie vorsichtig, um die Steckverbindung zu trennen.
Abbildung 3-39 Ausbau des Kühlkörperlüfters bei Umrichtern der Baugröße 6
A: Drücken Sie die Zungen (1) nach innen, um den Lüfter von der Unterseite des Umrichters zu lösen.
B: Verwenden Sie die Zungen (2), um den Lüfter vom Umrichter abzuziehen.
C: Drücken und halten Sie die Arretierung am Lüfterkabel.
D: Halten Sie das Lüfterkabel mit gedrückter Arretierung, und ziehen Sie vorsichtig, um die Steckverbindung zu trennen.
