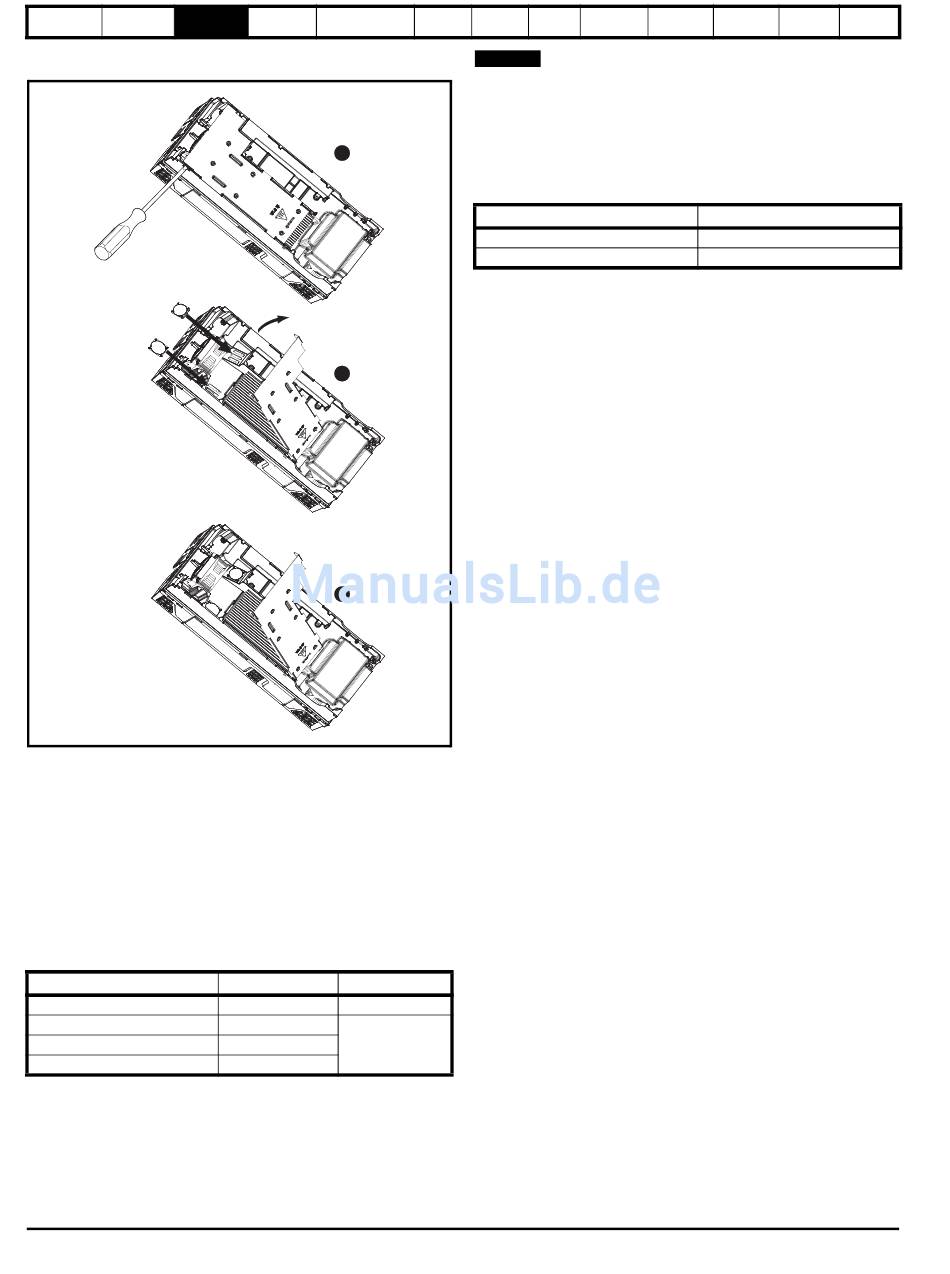

Abbildung 3-32 Einbau des High IP-Einsatzes für Umrichter
der Baugröße 5
•
Zum Einbauen des High IP-Einsatzes führen Sie einen
Schlitzschraubendreher in den Schlitz ein, wie in Detail (1) gezeigt.
•
Klappen Sie das Luftleitblech nach oben, um die Ventilationsöffnung
freizulegen, dann setzen Sie die High IP-Einsätze in die
Ventilationsöffnungen des Kühlkörpers ein, wie in Detail (2) gezeigt.
•
Stellen Sie sicher, dass die High IP-Einsätze korrekt sitzen,
in dem Sie sie fest eindrücken, wie in Detail (3) gezeigt.
•
Schließen Sie das Luftleitblech, wie in Detail (1) gezeigt.
Zum Entfernen der High IP-Einsätze führen Sie die Anweisungen
zum Einbau in umgekehrter Reihenfolge aus.
Beachten Sie dabei die Anweisungen in Tabelle 3-7
Tabelle 3-6 Umgebungserwägungen
Umgebung
sauber
trocken, staubig (nicht leitend)
trocken, staubig (nicht leitend)
IP65-kompatibel
Wenn der High IP-Einsatz eingebaut ist, muss eine
Leistungsreduzierung für den Umrichter berücksichtigt werden.
Angaben zur Leistungsreduzierung finden Sie in Abschnitt 11.1.1
Nennleistungen und -ströme (Leistungsreduzierung je nach
Taktfrequenz und Temperatur) auf Seite 159.
Bei Nichtbeachtung kann es zu ständigen Fehlerabschaltungen kommen.
