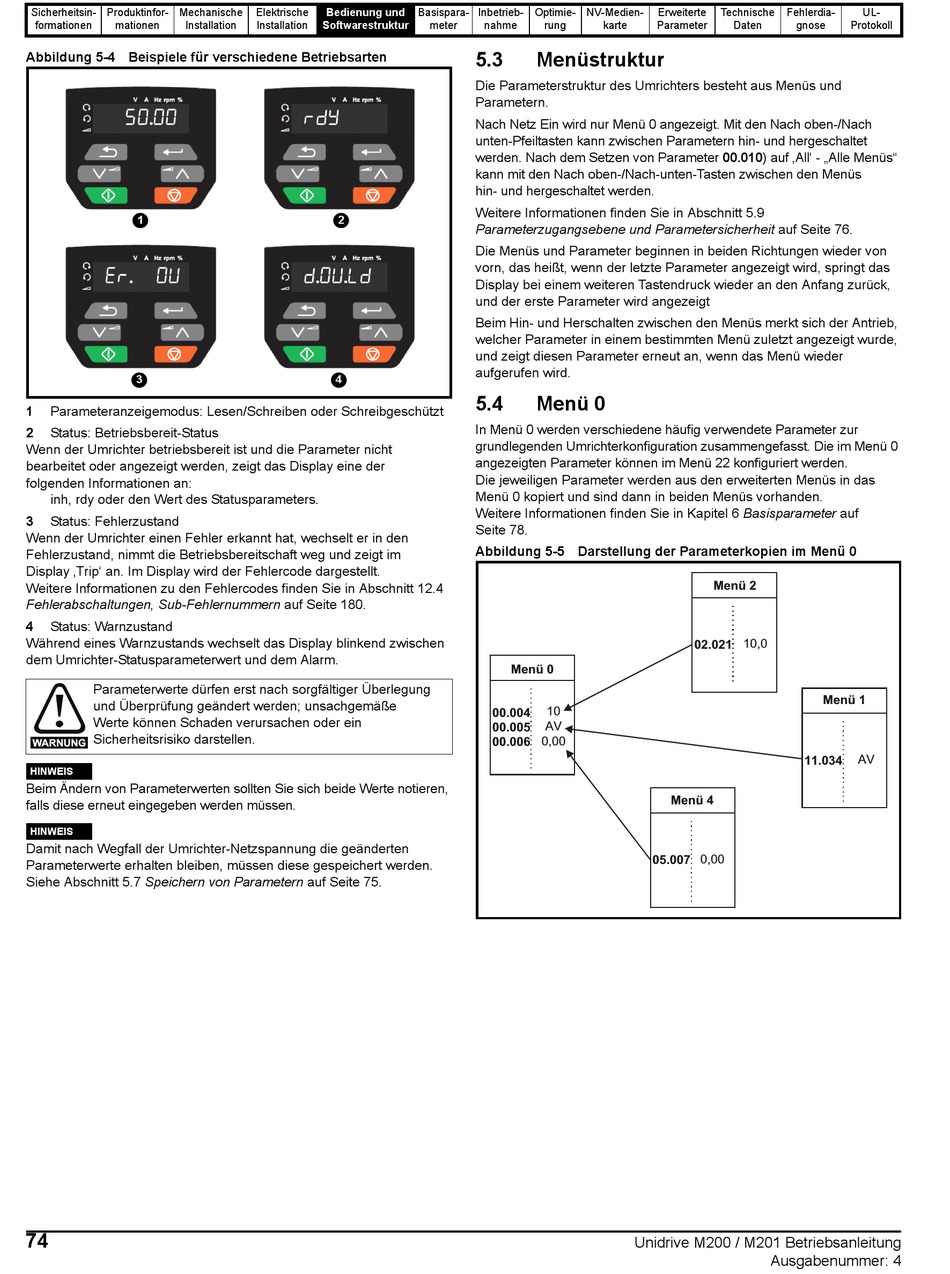

Abbildung 5-4 Beispiele für verschiedene Betriebsarten

1

3
1 Parameteranzeigemodus: Lesen/Schreiben oder Schreibgeschützt
2 Status: Betriebsbereit-Status
Wenn der Umrichter betriebsbereit ist und die Parameter nicht
bearbeitet oder angezeigt werden, zeigt das Display eine der
folgenden Informationen an:
inh, rdy oder den Wert des Statusparameters.
3 Status: Fehlerzustand
Wenn der Umrichter einen Fehler erkannt hat, wechselt er in den
Fehlerzustand, nimmt die Betriebsbereitschaft weg und zeigt im
Display ‚Trip' an. Im Display wird der Fehlercode dargestellt.
Weitere Informationen zu den Fehlercodes finden Sie in Abschnitt 12.4
Fehlerabschaltungen, Sub-Fehlernummern auf Seite 180.
4 Status: Warnzustand
Während eines Warnzustands wechselt das Display blinkend zwischen
dem Umrichter-Statusparameterwert und dem Alarm.
Parameterwerte dürfen erst nach sorgfältiger Überlegung
und Überprüfung geändert werden; unsachgemäße
Werte können Schaden verursachen oder ein
Sicherheitsrisiko darstellen.
WARNUNG
HINWEIS
Beim Ändern von Parameterwerten sollten Sie sich beide Werte notieren,
falls diese erneut eingegeben werden müssen.
HINWEIS
Damit nach Wegfall der Umrichter-Netzspannung die geänderten
Parameterwerte erhalten bleiben, müssen diese gespeichert werden.
Siehe Abschnitt 5.7 Speichern von Parametern auf Seite 75.
74
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter

2

4
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
5.3 Menüstruktur
Die Parameterstruktur des Umrichters besteht aus Menüs und
Parametern.
Nach Netz Ein wird nur Menü 0 angezeigt. Mit den Nach oben-/Nach
unten-Pfeiltasten kann zwischen Parametern hin- und hergeschaltet
werden. Nach dem Setzen von Parameter 00.010) auf ‚All' - „Alle Menüs"
kann mit den Nach oben-/Nach-unten-Tasten zwischen den Menüs
hin- und hergeschaltet werden.
Weitere Informationen finden Sie in Abschnitt 5.9
Parameterzugangsebene und Parametersicherheit auf Seite 76.
Die Menüs und Parameter beginnen in beiden Richtungen wieder von
vorn, das heißt, wenn der letzte Parameter angezeigt wird, springt das
Display bei einem weiteren Tastendruck wieder an den Anfang zurück,
und der erste Parameter wird angezeigt
Beim Hin- und Herschalten zwischen den Menüs merkt sich der Antrieb,
welcher Parameter in einem bestimmten Menü zuletzt angezeigt wurde,
und zeigt diesen Parameter erneut an, wenn das Menü wieder
aufgerufen wird.
5.4 Menü 0
In Menü 0 werden verschiedene häufig verwendete Parameter zur
grundlegenden Umrichterkonfiguration zusammengefasst. Die im Menü 0
angezeigten Parameter können im Menü 22 konfiguriert werden.
Die jeweiligen Parameter werden aus den erweiterten Menüs in das
Menü 0 kopiert und sind dann in beiden Menüs vorhanden.
Weitere Informationen finden Sie in Kapitel 6 Basisparameter auf
Seite 78.
Abbildung 5-5 Darstellung der Parameterkopien im Menü 0
Menü 0
10
00.004
AV
00.005
0,00
00.006
05.007 0,00
