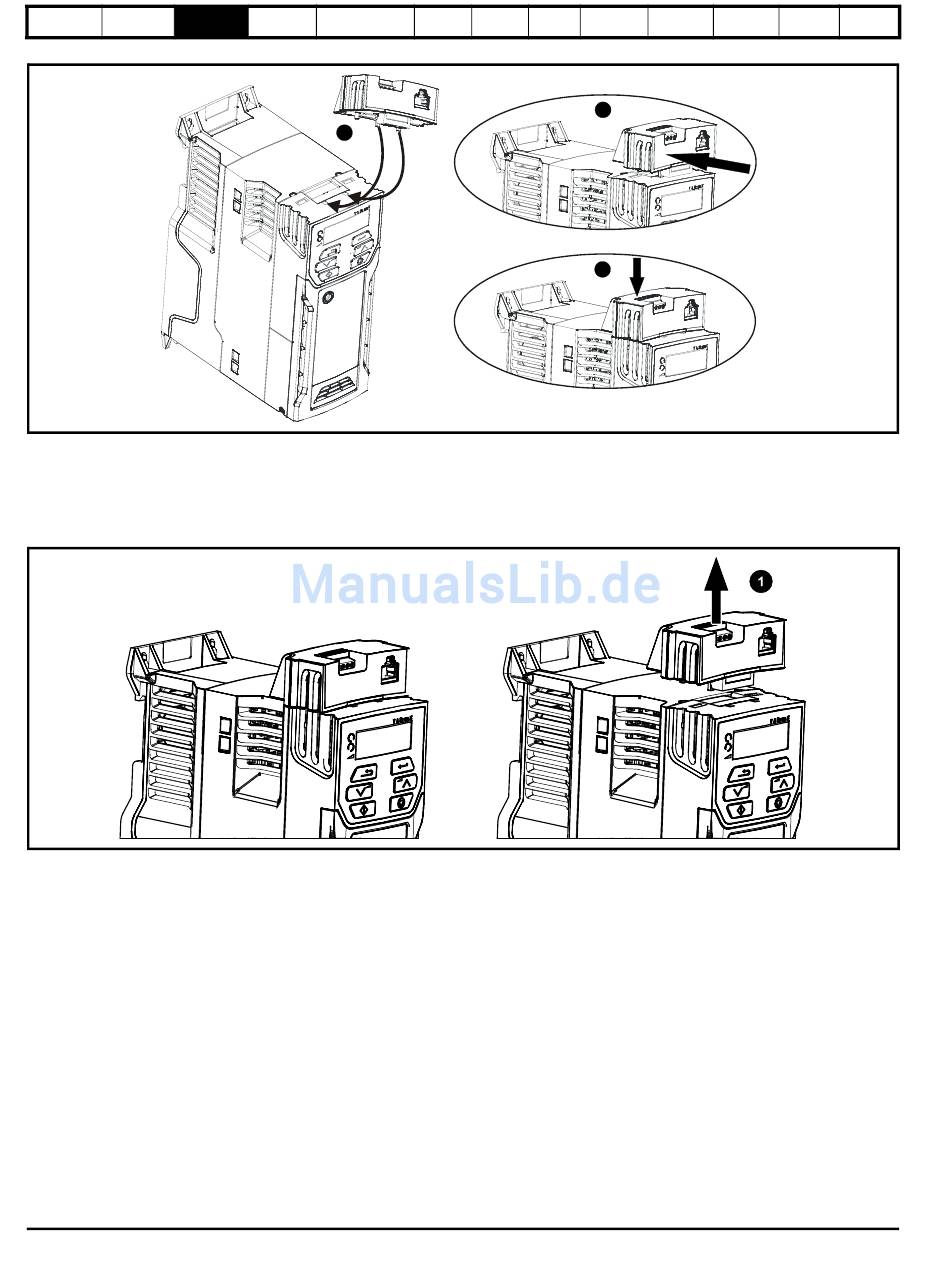

Abbildung 3-13 Einbau des AI-485-Adapters in den Umrichter
• Die beiden Kunststofffinger an der Unterseite des AI-485-Adapters ausfindig machen (1) – dann die beiden Finger in die entsprechenden Schlitze
im federbelasteten Schiebedeckel oben auf dem Umrichter einführen.
• Den Adapter fest halten und die federbelastete Abdeckung zur Rückseite des Anschlussblocks schieben (2).
• Den Adapter nach unten drücken (3), bis der Adapterstecker in den Anschluss am Umrichter eingreift.
Abbildung 3-14 Ausbau des AI-485-Adapters
• Den AI-Adapter zum Entfernen nach oben von Umrichter in die in (1) gezeigte Richtung abziehen.
