Kabelführung
In Abbildung 4-28 sind die Mindestabstände dargestellt, die um den
Umrichter und alle potenziell emissionsfähigen Stromversorgungskabel
herum für alle störempfindlichen elektronischen Signale bzw.
Baugruppen eingehalten werden müssen.

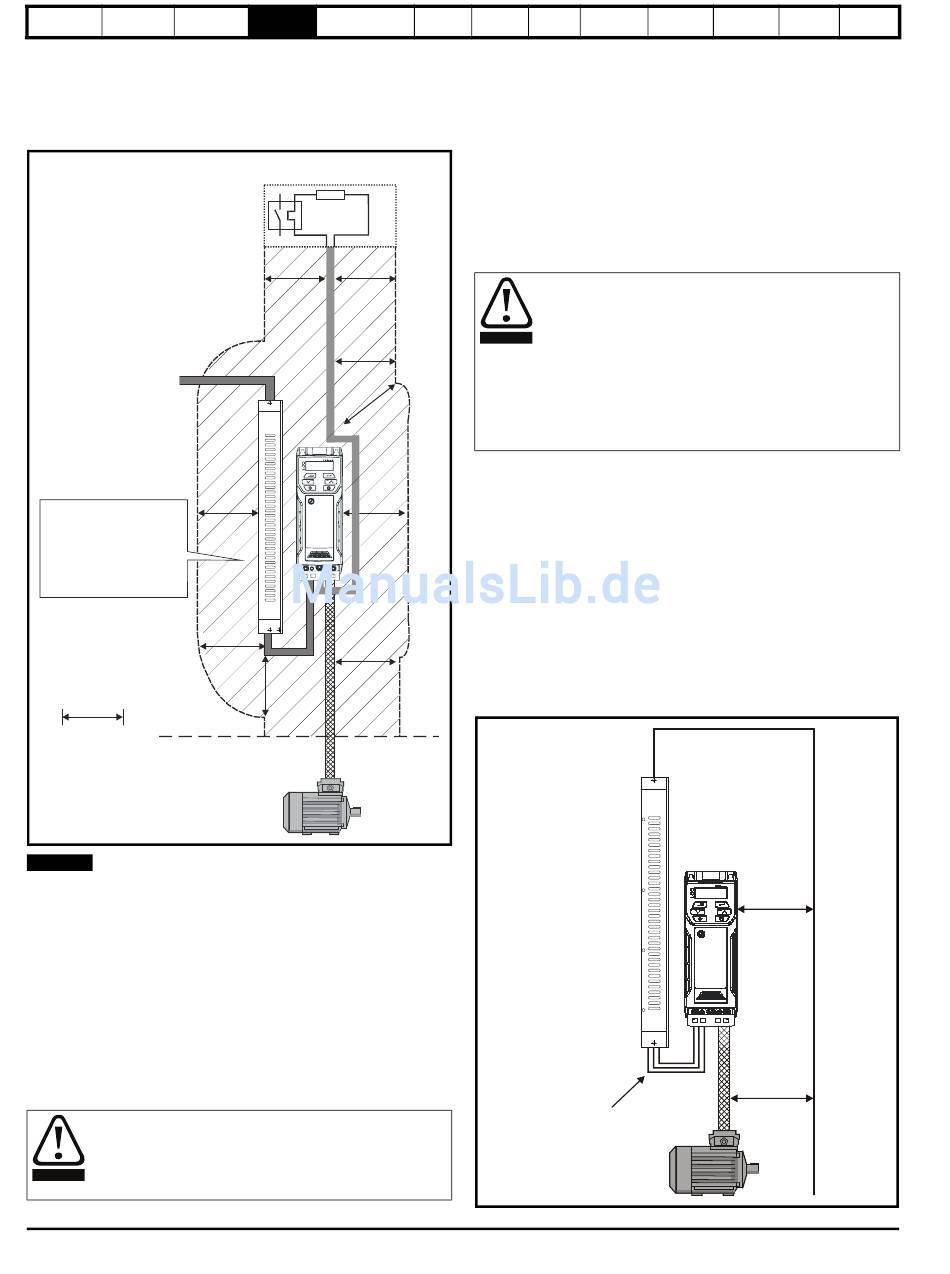

Abbildung 4-28 Mindestabstände für Umrichterkabel
Platzieren Sie keine sensiblen
(ungeschirmten) Signalleitungen
in einem Bereich von 300 mm
um den Umrichter, die
Motorkabel, die Netzkabel, den
Kabeln des EMV-Filters oder den
Leitungen des Bremswiderstands
(falls verwendet)
300 mm
N
HINWEIS
Alle innerhalb des Motorkabels (d. h. des Motorthermistors,
der Motorbremse) geführten Signalkabel nehmen große Impulsströme
über die Kabelkapazität auf. Die Schirme dieser Signalkabel sind an
Erdung in der Nähe des Motorkabels anzuschließen, damit die
Ausbreitung von Störungen unterdrückt wird.
4.8.4 Einhaltung von EN 61800-3:2004
(Norm für elektrische Antriebe)
Die Einhaltung der Bestimmungen dieses Standards hängt von der
jeweiligen Betriebsumgebung des Umrichters ab:
Betrieb in der ersten Umgebung
Es müssen die in Abschnitt 4.8.5 Einhaltung von Fachgrundnormen
zu Emissionen auf Seite 66 aufgeführten Richtlinien beachtet werden.
Ein externer EMV-Filter ist stets erforderlich.
Dies ist ein Produkt der eingeschränkten Erhältlichkeit
gemäß IEC 61800-3.
Dieses Produkt kann in Wohngebieten Funkstörungen
verursachen. In diesem Falle muss der Betreiber
VORSICHT
entsprechende Schutzmaßnahmen ergreifen.
66
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
Optionaler Bremswiderstand mit
Überlastschutzeinrichtung
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
Betrieb in der zweiten Umgebung
In allen Fällen ist ein geschirmtes Motorkabel zu verwenden.
Außerdem ist ein EMV-Filter für alle Umrichter mit einem
Eingangsnennstrom von weniger als 100 A erforderlich.
Im Umrichter ist ein Filter integriert, der unerwünschte Störemission
mindert. In einigen Fällen kann eine einmalige Durchführung der
Motorkabelphasen (U, V und W) durch einen Ferritring die Konformität
bei längeren Kabeln erhalten.
Bei längeren Motorkabeln ist ein externer EMV-Filter erforderlich. Falls ein
Filter erforderlich ist, beachten Sie die in Abschnitt 4.8.5 Einhaltung von
Fachgrundnormen zu Emissionen aufgeführten Richtlinien.
Falls kein Filter erforderlich ist, beachten Sie die in Abschnitt 4.8.3
Allgemeine EMV-Anforderungen auf Seite 65 aufgeführten Richtlinien.
Die ‚zweite Umgebung' stellt typischerweise auch eine
Niederspannungsversorgung bereit, welche aber nicht zur
Versorgung von Wohngebieten genutzt wird. Der Betrieb des
Umrichters kann in solchen Umgebungen, ohne externen
VORSICHT
EMV-Filter, bei nahe gelegenen empfindlichen elektronischen
Systemen Störungen hervorrufen. Für solche Fälle müssen
durch den Anwender entsprechende Sicherheitsvorkehrungen
getroffen werden. Falls die Auswirkungen dieser Störungen
schwerwiegend sind, müssen die in Abschnitt 4.8.5

Einhaltung von Fachgrundnormen zu Emissionen

aufgeführten Richtlinien beachtet werden.
Weitere Informationen zur Einhaltung von EMV-Bestimmungen und zur
Definition von Betriebsumgebungen finden Sie in Abschnitt 11.1.25
Elektromagnetische Verträglichkeit (EMV) auf Seite 176.
Detaillierte Anweisungen und EMV-Information finden Sie im EMV-
Datenblatt, das beim Lieferanten des Umrichters erhältlich ist.
4.8.5 Einhaltung von Fachgrundnormen
zu Emissionen
Die folgenden Angaben beziehen sich auf die Baugrößen 1 bis 6.
Verwenden Sie das empfohlene Filter und ein geschirmtes Motorkabel.
Es müssen die in Abbildung 4-29 aufgeführten Installationsrichtlinien
beachtet werden. Stellen Sie sicher, dass sich Netz- und Erdungskabel
mindestens 100 mm vom Leistungsteil und vom Motorkabel entfernt
befinden.
Abbildung 4-29 Abstände für Netz- und Erdungskabel
(Baugrößen 1 bis 6)
Die Filterkabel
nicht verändern
Unidrive M200 / M201 Betriebsanleitung
Erweiterte Technische Fehlerdia-
Parameter Daten gnose
≥100 mm
≥100 mm
