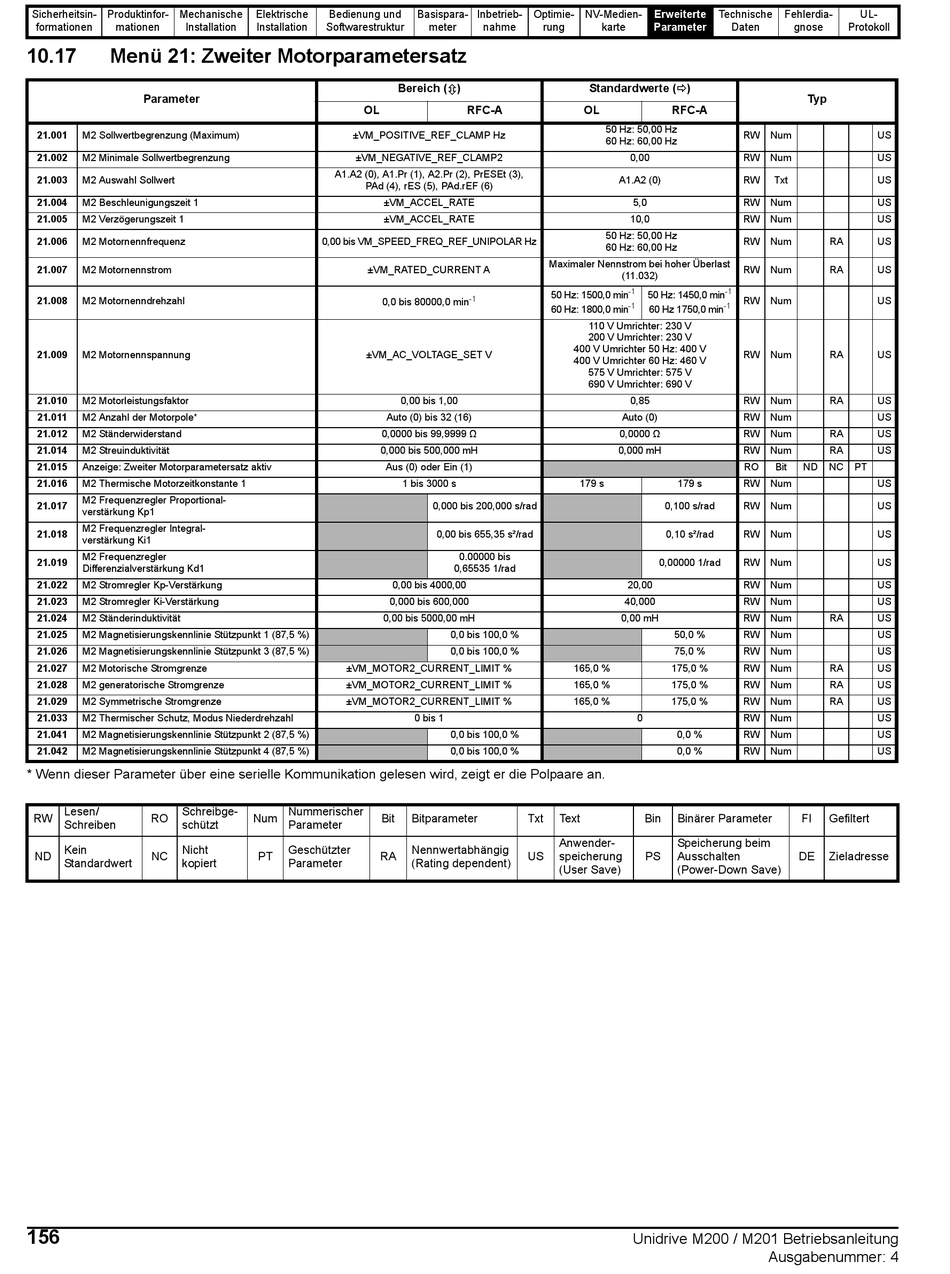

10.17 Menü 21: Zweiter Motorparametersatz
Parameter
21.001 M2 Sollwertbegrenzung (Maximum)
21.002 M2 Minimale Sollwertbegrenzung
21.003 M2 Auswahl Sollwert
21.004 M2 Beschleunigungszeit 1
21.005 M2 Verzögerungszeit 1
21.006 M2 Motornennfrequenz
21.007 M2 Motornennstrom
21.008 M2 Motornenndrehzahl
21.009 M2 Motornennspannung
21.010 M2 Motorleistungsfaktor
21.011 M2 Anzahl der Motorpole*
21.012 M2 Ständerwiderstand
21.014 M2 Streuinduktivität
21.015 Anzeige: Zweiter Motorparametersatz aktiv
21.016 M2 Thermische Motorzeitkonstante 1
M2 Frequenzregler Proportional-
21.017
verstärkung Kp1
M2 Frequenzregler Integral-
21.018
verstärkung Ki1
M2 Frequenzregler
21.019
Differenzialverstärkung Kd1
21.022 M2 Stromregler Kp-Verstärkung
21.023 M2 Stromregler Ki-Verstärkung
21.024 M2 Ständerinduktivität
21.025 M2 Magnetisierungskennlinie Stützpunkt 1 (87,5 %)
21.026 M2 Magnetisierungskennlinie Stützpunkt 3 (87,5 %)
21.027 M2 Motorische Stromgrenze
21.028 M2 generatorische Stromgrenze
21.029 M2 Symmetrische Stromgrenze
21.033 M2 Thermischer Schutz, Modus Niederdrehzahl
21.041 M2 Magnetisierungskennlinie Stützpunkt 2 (87,5 %)
21.042 M2 Magnetisierungskennlinie Stützpunkt 4 (87,5 %)
* Wenn dieser Parameter über eine serielle Kommunikation gelesen wird, zeigt er die Polpaare an.
