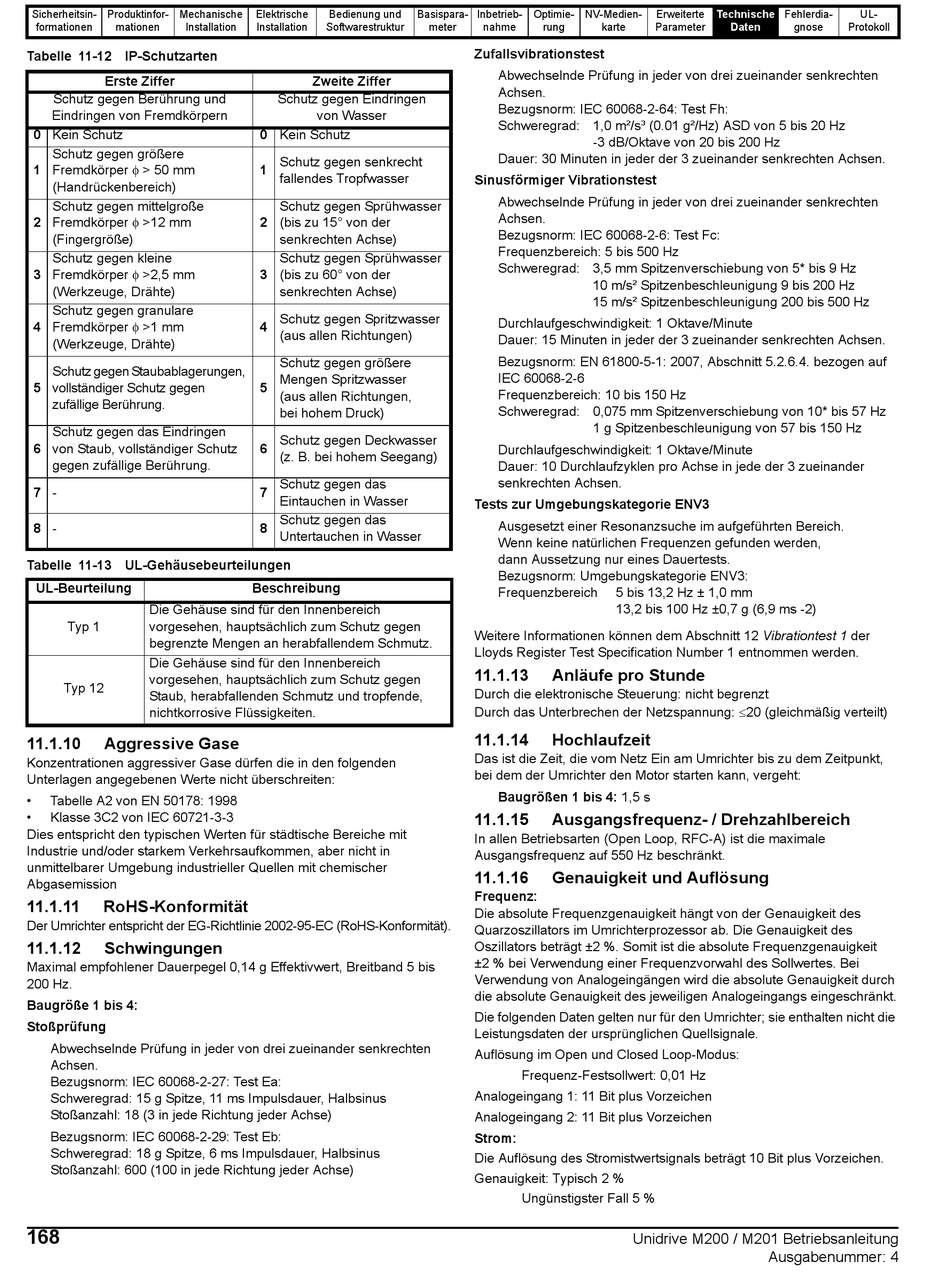

Tabelle 11-12 IP-Schutzarten
Erste Ziffer
Schutz gegen Berührung und
Eindringen von Fremdkörpern
0 Kein Schutz
Schutz gegen größere
Fremdkörper  > 50 mm
1
(Handrückenbereich)
Schutz gegen mittelgroße
Fremdkörper  >12 mm
2
(Fingergröße)
Schutz gegen kleine
Fremdkörper  >2,5 mm
3
(Werkzeuge, Drähte)
Schutz gegen granulare
Fremdkörper  >1 mm
4
(Werkzeuge, Drähte)
Schutz gegen Staubablagerungen,
5 vollständiger Schutz gegen
zufällige Berührung.
Schutz gegen das Eindringen
6 von Staub, vollständiger Schutz
gegen zufällige Berührung.
7 -
8 -
Tabelle 11-13 UL-Gehäusebeurteilungen
UL-Beurteilung
Die Gehäuse sind für den Innenbereich
Typ 1 vorgesehen, hauptsächlich zum Schutz gegen
begrenzte Mengen an herabfallendem Schmutz.
Die Gehäuse sind für den Innenbereich
vorgesehen, hauptsächlich zum Schutz gegen
Typ 12
Staub, herabfallenden Schmutz und tropfende,
nichtkorrosive Flüssigkeiten.
11.1.10 Aggressive Gase
Konzentrationen aggressiver Gase dürfen die in den folgenden
Unterlagen angegebenen Werte nicht überschreiten:
• Tabelle A2 von EN 50178: 1998
• Klasse 3C2 von IEC 60721-3-3
Dies entspricht den typischen Werten für städtische Bereiche mit
Industrie und/oder starkem Verkehrsaufkommen, aber nicht in
unmittelbarer Umgebung industrieller Quellen mit chemischer
Abgasemission
11.1.11 RoHS-Konformität
Der Umrichter entspricht der EG-Richtlinie 2002-95-EC (RoHS-Konformität).
11.1.12 Schwingungen
Maximal empfohlener Dauerpegel 0,14 g Effektivwert, Breitband 5 bis
200 Hz.
Baugröße 1 bis 4:
Stoßprüfung
Abwechselnde Prüfung in jeder von drei zueinander senkrechten
Achsen.
Bezugsnorm: IEC 60068-2-27: Test Ea:
Schweregrad: 15 g Spitze, 11 ms Impulsdauer, Halbsinus
Stoßanzahl: 18 (3 in jede Richtung jeder Achse)
Bezugsnorm: IEC 60068-2-29: Test Eb:
Schweregrad: 18 g Spitze, 6 ms Impulsdauer, Halbsinus
Stoßanzahl: 600 (100 in jede Richtung jeder Achse)
168
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
Zweite Ziffer
Schutz gegen Eindringen
von Wasser
0 Kein Schutz
Schutz gegen senkrecht
1
fallendes Tropfwasser
Schutz gegen Sprühwasser
2 (bis zu 15° von der
senkrechten Achse)
Schutz gegen Sprühwasser
3 (bis zu 60° von der
senkrechten Achse)
Schutz gegen Spritzwasser
4
(aus allen Richtungen)
Schutz gegen größere
Mengen Spritzwasser
5
(aus allen Richtungen,
bei hohem Druck)
Schutz gegen Deckwasser
6
(z. B. bei hohem Seegang)
Schutz gegen das
7
Eintauchen in Wasser
Schutz gegen das
8
Untertauchen in Wasser
Beschreibung
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
Zufallsvibrationstest
Abwechselnde Prüfung in jeder von drei zueinander senkrechten
Achsen.
Bezugsnorm: IEC 60068-2-64: Test Fh:
Schweregrad: 1,0 m²/s³ (0.01 g²/Hz) ASD von 5 bis 20 Hz
-3 dB/Oktave von 20 bis 200 Hz
Dauer: 30 Minuten in jeder der 3 zueinander senkrechten Achsen.
Sinusförmiger Vibrationstest
Abwechselnde Prüfung in jeder von drei zueinander senkrechten
Achsen.
Bezugsnorm: IEC 60068-2-6: Test Fc:
Frequenzbereich: 5 bis 500 Hz
Schweregrad: 3,5 mm Spitzenverschiebung von 5* bis 9 Hz
10 m/s² Spitzenbeschleunigung 9 bis 200 Hz
15 m/s² Spitzenbeschleunigung 200 bis 500 Hz
Durchlaufgeschwindigkeit: 1 Oktave/Minute
Dauer: 15 Minuten in jeder der 3 zueinander senkrechten Achsen.
Bezugsnorm: EN 61800-5-1: 2007, Abschnitt 5.2.6.4. bezogen auf
IEC 60068-2-6
Frequenzbereich: 10 bis 150 Hz
Schweregrad: 0,075 mm Spitzenverschiebung von 10* bis 57 Hz
1 g Spitzenbeschleunigung von 57 bis 150 Hz
Durchlaufgeschwindigkeit: 1 Oktave/Minute
Dauer: 10 Durchlaufzyklen pro Achse in jede der 3 zueinander
senkrechten Achsen.
Tests zur Umgebungskategorie ENV3
Ausgesetzt einer Resonanzsuche im aufgeführten Bereich.
Wenn keine natürlichen Frequenzen gefunden werden,
dann Aussetzung nur eines Dauertests.
Bezugsnorm: Umgebungskategorie ENV3:
Frequenzbereich 5 bis 13,2 Hz ± 1,0 mm
13,2 bis 100 Hz ±0,7 g (6,9 ms -2)
Weitere Informationen können dem Abschnitt 12 Vibrationtest 1 der
Lloyds Register Test Specification Number 1 entnommen werden.
11.1.13 Anläufe pro Stunde
Durch die elektronische Steuerung: nicht begrenzt
Durch das Unterbrechen der Netzspannung: 20 (gleichmäßig verteilt)
11.1.14 Hochlaufzeit
Das ist die Zeit, die vom Netz Ein am Umrichter bis zu dem Zeitpunkt,
bei dem der Umrichter den Motor starten kann, vergeht:
Baugrößen 1 bis 4: 1,5 s
11.1.15 Ausgangsfrequenz- / Drehzahlbereich
In allen Betriebsarten (Open Loop, RFC-A) ist die maximale
Ausgangsfrequenz auf 550 Hz beschränkt.
11.1.16 Genauigkeit und Auflösung
Frequenz:
Die absolute Frequenzgenauigkeit hängt von der Genauigkeit des
Quarzoszillators im Umrichterprozessor ab. Die Genauigkeit des
Oszillators beträgt ±2 %. Somit ist die absolute Frequenzgenauigkeit
±2 % bei Verwendung einer Frequenzvorwahl des Sollwertes. Bei
Verwendung von Analogeingängen wird die absolute Genauigkeit durch
die absolute Genauigkeit des jeweiligen Analogeingangs eingeschränkt.
Die folgenden Daten gelten nur für den Umrichter; sie enthalten nicht die
Leistungsdaten der ursprünglichen Quellsignale.
Auflösung im Open und Closed Loop-Modus:
Frequenz-Festsollwert: 0,01 Hz
Analogeingang 1: 11 Bit plus Vorzeichen
Analogeingang 2: 11 Bit plus Vorzeichen
Strom:
Die Auflösung des Stromistwertsignals beträgt 10 Bit plus Vorzeichen.
Genauigkeit: Typisch 2 %
Ungünstigster Fall 5 %
