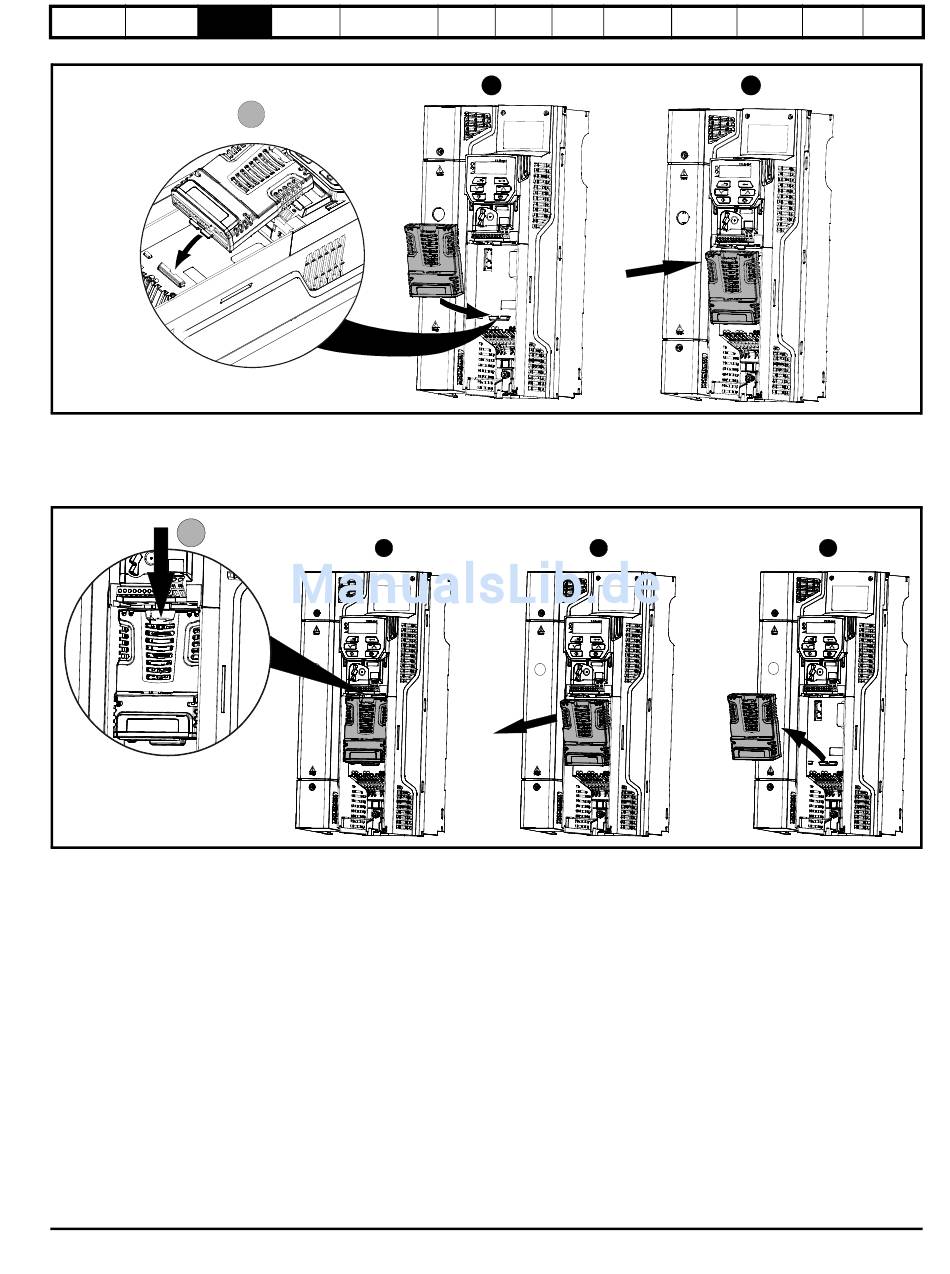

Abbildung 3-11 Einbau eines SI-Optionsmoduls (Baugrößen 5 bis 6)
• Richten Sie das Optionsmodul wie unter (1) gezeigt aus.
• Die Verriegelung des Optionsmoduls in die dafür vorgesehene Aussparung (2) einführen und sichern. Ansicht (A).
• Das Optionsmodul nach unten drücken, bis es einrastet.
Abbildung 3-12 Ausbau eines SI-Optionsmoduls (Baugrößen 5 bis 6)
A
• Zum Lösen des Optionsmoduls vom Umrichtergehäuse die Verriegelung (1) wie in der Detailansicht (A) gezeigt nach unten drücken.
• Das Optionsmodul wie in Detail (2) gezeigt nach vorn kippen.
• Das Optionsmodul vom Umrichter abnehmen, wie in (3) gezeigt.
