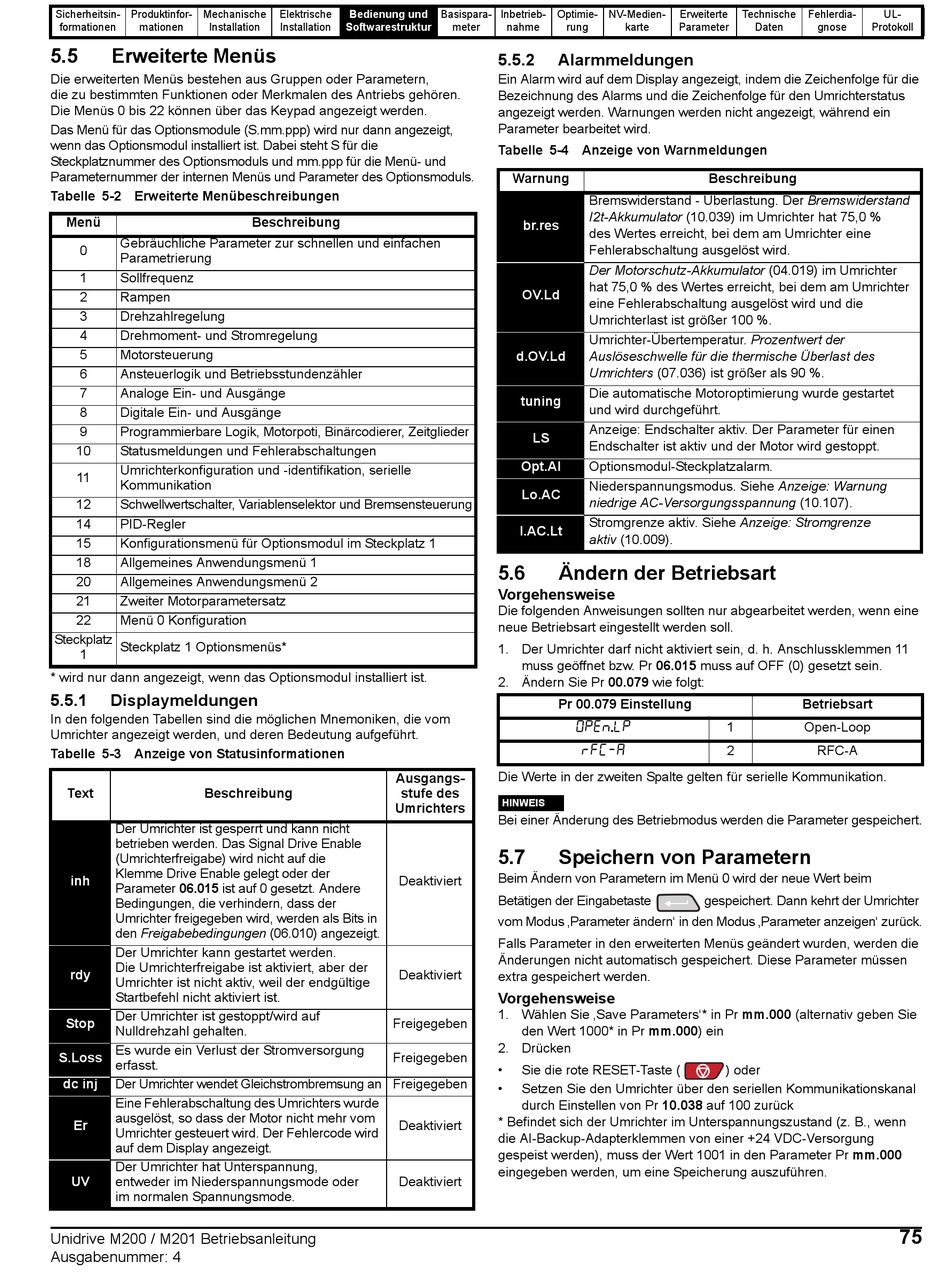

5.5 Erweiterte Menüs
Die erweiterten Menüs bestehen aus Gruppen oder Parametern,
die zu bestimmten Funktionen oder Merkmalen des Antriebs gehören.
Die Menüs 0 bis 22 können über das Keypad angezeigt werden.
Das Menü für das Optionsmodule (S.mm.ppp) wird nur dann angezeigt,
wenn das Optionsmodul installiert ist. Dabei steht S für die
Steckplatznummer des Optionsmoduls und mm.ppp für die Menü- und
Parameternummer der internen Menüs und Parameter des Optionsmoduls.
Tabelle 5-2 Erweiterte Menübeschreibungen
Menü
Gebräuchliche Parameter zur schnellen und einfachen
0
Parametrierung
1 Sollfrequenz
2 Rampen
3 Drehzahlregelung
4 Drehmoment- und Stromregelung
5 Motorsteuerung
6 Ansteuerlogik und Betriebsstundenzähler
7 Analoge Ein- und Ausgänge
8 Digitale Ein- und Ausgänge
9 Programmierbare Logik, Motorpoti, Binärcodierer, Zeitglieder
10 Statusmeldungen und Fehlerabschaltungen
Umrichterkonfiguration und -identifikation, serielle
11
Kommunikation
12 Schwellwertschalter, Variablenselektor und Bremsensteuerung
14 PID-Regler
15 Konfigurationsmenü für Optionsmodul im Steckplatz 1
18 Allgemeines Anwendungsmenü 1
20 Allgemeines Anwendungsmenü 2
21 Zweiter Motorparametersatz
22 Menü 0 Konfiguration
Steckplatz
Steckplatz 1 Optionsmenüs*
1
* wird nur dann angezeigt, wenn das Optionsmodul installiert ist.
5.5.1

Displaymeldungen

In den folgenden Tabellen sind die möglichen Mnemoniken, die vom
Umrichter angezeigt werden, und deren Bedeutung aufgeführt.
Tabelle 5-3 Anzeige von Statusinformationen
Text Beschreibung
Der Umrichter ist gesperrt und kann nicht
betrieben werden. Das Signal Drive Enable
(Umrichterfreigabe) wird nicht auf die
Klemme Drive Enable gelegt oder der
inh
Parameter 06.015 ist auf 0 gesetzt. Andere
Bedingungen, die verhindern, dass der
Umrichter freigegeben wird, werden als Bits in
den Freigabebedingungen (06.010) angezeigt.
Der Umrichter kann gestartet werden.
Die Umrichterfreigabe ist aktiviert, aber der
rdy
Umrichter ist nicht aktiv, weil der endgültige
Startbefehl nicht aktiviert ist.
Der Umrichter ist gestoppt/wird auf
Stop
Nulldrehzahl gehalten.
Es wurde ein Verlust der Stromversorgung
S.Loss
erfasst.
dc inj Der Umrichter wendet Gleichstrombremsung an Freigegeben
Eine Fehlerabschaltung des Umrichters wurde
ausgelöst, so dass der Motor nicht mehr vom
Er
Umrichter gesteuert wird. Der Fehlercode wird
auf dem Display angezeigt.
Der Umrichter hat Unterspannung,
UV entweder im Niederspannungsmode oder
im normalen Spannungsmode.
Unidrive M200 / M201 Betriebsanleitung
Ausgabenummer: 4
Elektrische Bedienung und
Installation Softwarestruktur
Beschreibung
Ausgangs-
stufe des
Umrichters
Deaktiviert
Deaktiviert
Freigegeben
Freigegeben
Deaktiviert
Deaktiviert
Basispara- Inbetrieb- Optimie- NV-Medien-
meter nahme rung
5.5.2

Alarmmeldungen

Ein Alarm wird auf dem Display angezeigt, indem die Zeichenfolge für die
Bezeichnung des Alarms und die Zeichenfolge für den Umrichterstatus
angezeigt werden. Warnungen werden nicht angezeigt, während ein
Parameter bearbeitet wird.
Tabelle 5-4 Anzeige von Warnmeldungen
Warnung
Bremswiderstand - Überlastung. Der Bremswiderstand
I2t-Akkumulator (10.039) im Umrichter hat 75,0 %
br.res
des Wertes erreicht, bei dem am Umrichter eine
Fehlerabschaltung ausgelöst wird.
Der Motorschutz-Akkumulator (04.019) im Umrichter
hat 75,0 % des Wertes erreicht, bei dem am Umrichter
OV.Ld
eine Fehlerabschaltung ausgelöst wird und die
Umrichterlast ist größer 100 %.
Umrichter-Übertemperatur. Prozentwert der
d.OV.Ld Auslöseschwelle für die thermische Überlast des
Umrichters (07.036) ist größer als 90 %.
Die automatische Motoroptimierung wurde gestartet
tuning
und wird durchgeführt.
Anzeige: Endschalter aktiv. Der Parameter für einen
LS
Endschalter ist aktiv und der Motor wird gestoppt.
Opt.AI Optionsmodul-Steckplatzalarm.
Niederspannungsmodus. Siehe Anzeige: Warnung
Lo.AC
niedrige AC-Versorgungsspannung (10.107).
Stromgrenze aktiv. Siehe Anzeige: Stromgrenze
I.AC.Lt
aktiv (10.009).
5.6 Ändern der Betriebsart

Vorgehensweise

Die folgenden Anweisungen sollten nur abgearbeitet werden, wenn eine
neue Betriebsart eingestellt werden soll.
1. Der Umrichter darf nicht aktiviert sein, d. h. Anschlussklemmen 11
muss geöffnet bzw. Pr 06.015 muss auf OFF (0) gesetzt sein.
2. Ändern Sie Pr 00.079 wie folgt:
Pr 00.079 Einstellung


Die Werte in der zweiten Spalte gelten für serielle Kommunikation.
HINWEIS
Bei einer Änderung des Betriebmodus werden die Parameter gespeichert.
5.7

Speichern von Parametern

Beim Ändern von Parametern im Menü 0 wird der neue Wert beim
Betätigen der Eingabetaste
vom Modus ‚Parameter ändern' in den Modus ‚Parameter anzeigen' zurück.
Falls Parameter in den erweiterten Menüs geändert wurden, werden die
Änderungen nicht automatisch gespeichert. Diese Parameter müssen
extra gespeichert werden.
Vorgehensweise
1. Wählen Sie ‚Save Parameters'* in Pr mm.000 (alternativ geben Sie
den Wert 1000* in Pr mm.000) ein
2. Drücken
• Sie die rote RESET-Taste (
• Setzen Sie den Umrichter über den seriellen Kommunikationskanal
durch Einstellen von Pr 10.038 auf 100 zurück
* Befindet sich der Umrichter im Unterspannungszustand (z. B., wenn
die AI-Backup-Adapterklemmen von einer +24 VDC-Versorgung
gespeist werden), muss der Wert 1001 in den Parameter Pr mm.000
eingegeben werden, um eine Speicherung auszuführen.
Erweiterte Technische
karte Parameter Daten
Beschreibung
Betriebsart
1 Open-Loop
2
gespeichert. Dann kehrt der Umrichter
) oder
Fehlerdia- UL-
gnose Protokoll
RFC-A
