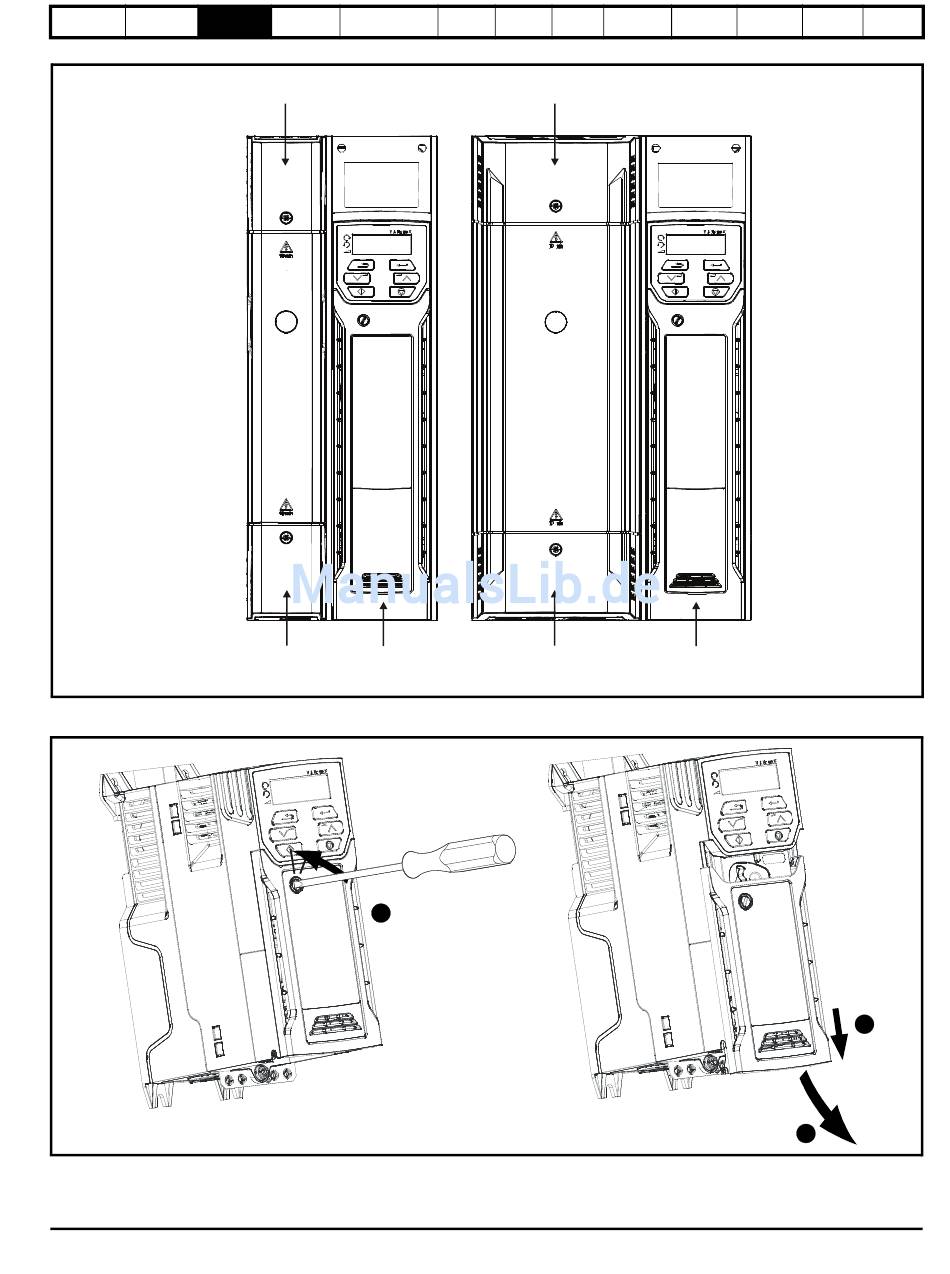

Abbildung 3-4 Lage und Kennzeichnung der Klemmenabdeckungen (Baugröße 5 bis 6)
DC / Bremsenklemmen-
DC / Bremsenklemmen-
abdeckung links
abdeckung links
AC-Motorklemmen- Abdeckung der AC-Motorklemmen- Abdeckung der
abdeckung Anschlussklemmen abdeckung Anschlussklemmen
der Steuersignale der Steuersignale
Abbildung 3-5 Abbauen der Klemmenabdeckung (Baugröße 1 bis 4)
1
2
3
1. Die Verriegelung der Klemmenabdeckung mit einem Schlitzschraubendreher um etwa 30° gegen den Uhrzeigersinn drehen.
2. Die Klemmenabdeckung nach unten schieben.
3. Die Klemmenabdeckung abnehmen.
