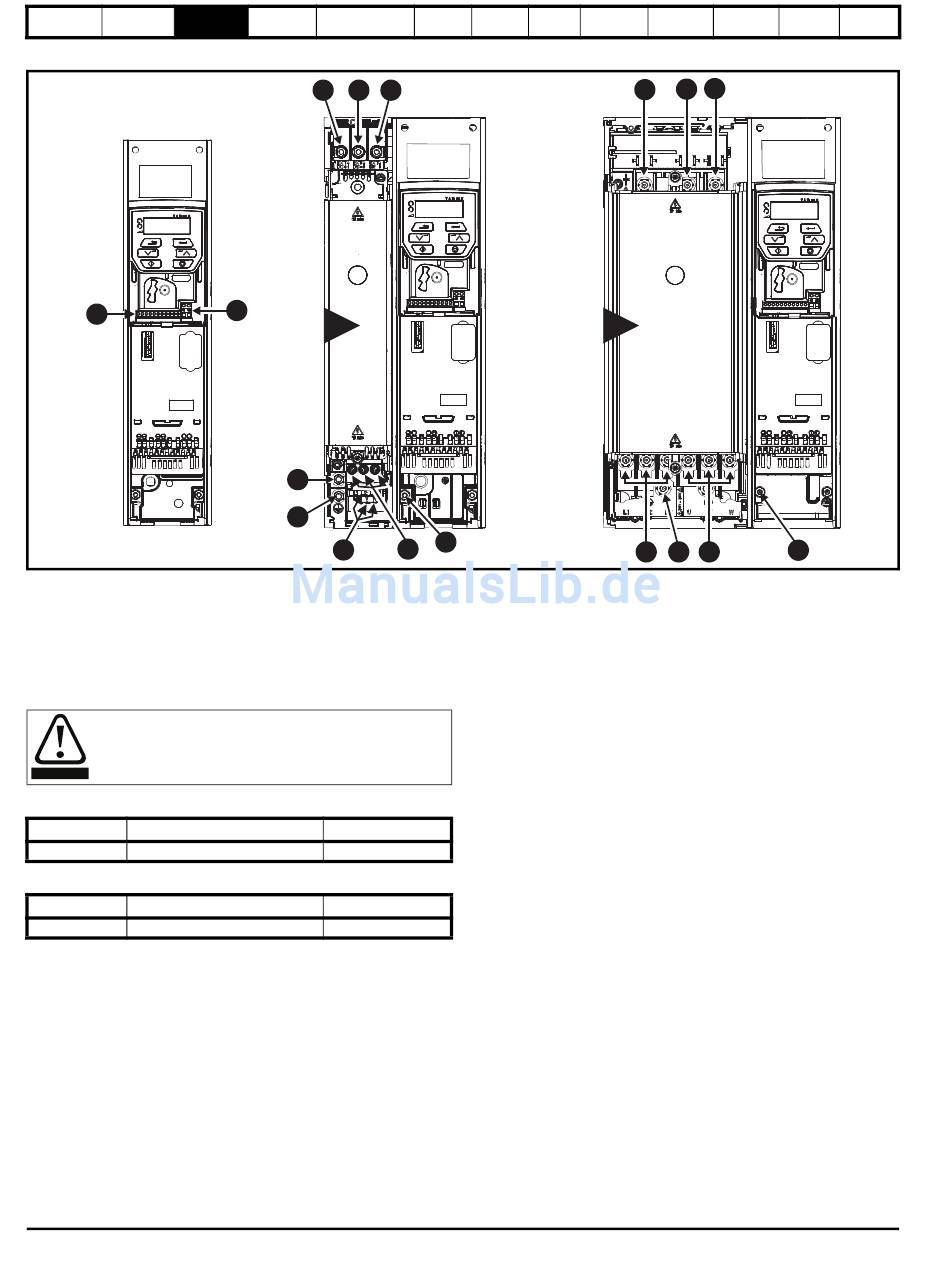

Abbildung 3-37 Lage der Leitungs- und Erdanschlussklemmen (Baugröße 5 bis 6)
3
1
Legende
1. Steueranschlussklemmen
2. Relaisklemmen
3. Zusätzliche Erdverbindung
3.11.2 Anschlussgrößen und Anzugsdrehmomente
Halten Sie die für die Leistungs- und Erdungsanschlüsse
vorgesehenen Drehmomente ein, um Brandgefahr zu
vermeiden und die Einhaltung der UL-Bestimmungen
zu gewährleisten. Siehe folgende Tabellen.
WARNUNG
Tabelle 3-15 Daten für Umrichter-Steueranschlüsse
Gerätetyp Anschlusstyp
Alle Schraubanschlußklemmen
Tabelle 3-16 Daten für Umrichter-Relaisanschlüsse
Gerätetyp Anschlusstyp
Alle Schraubanschlußklemmen
42
Elektrische Bedienung und
Installation Softwarestruktur
8
7 9
2
5
3
11
4
6 5
4. Erdverbindungen
5. Netzanschlüsse
6. Motoranschlussklemmen
Drehmoment
0,2 Nm
Drehmoment
0,5 Nm
Basispara- Inbetrieb- Optimie- NV-Medien-
meter nahme rung
4
Erweiterte Technische
karte Parameter Daten
9
7 8
6
4
5 6
7. DC Bus -
8. DC Bus +
9. Anschlussklemmen für den Bremswiderstand
