HINWEIS
Bei der Baugröße 2, 110 V-Umrichtern wird die Netzversorgung L1 und
L3 angeschlossen. Darüber hinaus hat der DC-Bus (-) keine interne
Verbindung.

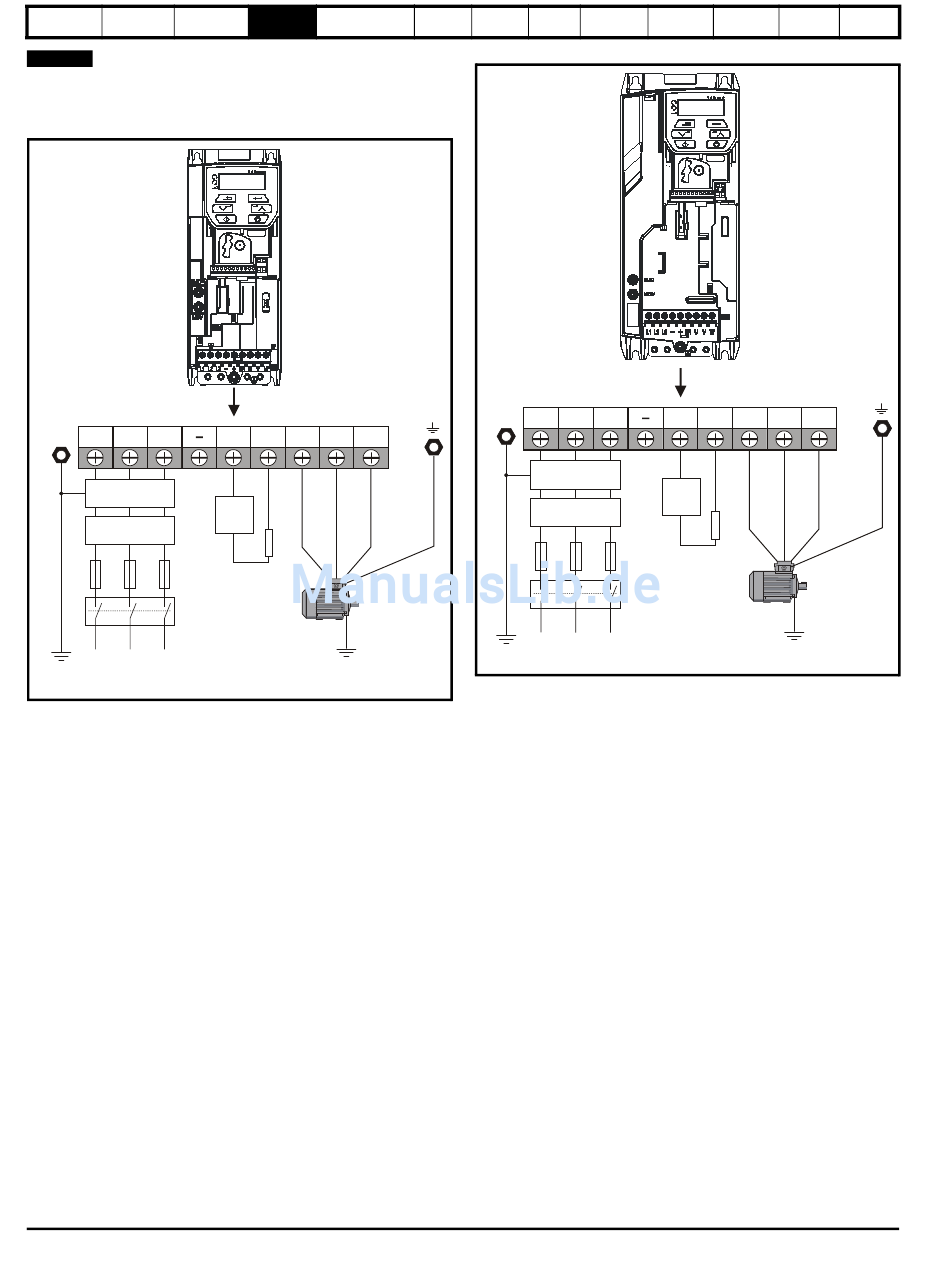

Abbildung 4-3 Leistungsanschlüsse Baugröße 3
PE L1 L2 L3
Optionaler
EMV-Filter
Optionale
Netzdrossel
Sicherungen
L1 L2 L3
Versorgungs- Netzversorgung
erdung
Weitere Informationen zu Erdverbindungen finden Sie in Abbildung 4-7
Erdverbindungen der Baugrößen 1 und 4 (Abbildung zeigt Baugröße 2)
auf Seite 48.
46
Elektrische Bedienung und
Installation Softwarestruktur
+ BR U V W
Thermische
Überlast-
schutz-
einrichtung
Optionaler
Bremswiderstand
Motor
Optionale
Erdverbindung
Basispara- Inbetrieb- Optimie- NV-Medien-
meter nahme rung
Abbildung 4-4 Leistungsanschlüsse Baugröße 4
PE L1 L2
Optionaler
EMV-Filter
Optionale
Netzdrossel
Sicherungen
L1 L2
Versorgungs-
Netzversorgung
erdung
Weitere Informationen zu Erdverbindungen finden Sie in Abbildung 4-7
Erdverbindungen der Baugrößen 1 und 4 (Abbildung zeigt Baugröße 2)
auf Seite 48.
Erweiterte Technische
karte Parameter Daten
L3 + BR U V
Thermische
Überlast-
schutz-
einrichtung
Optionaler
Bremswiderstand
Motor
L3
Optionale
Erdverbindung
