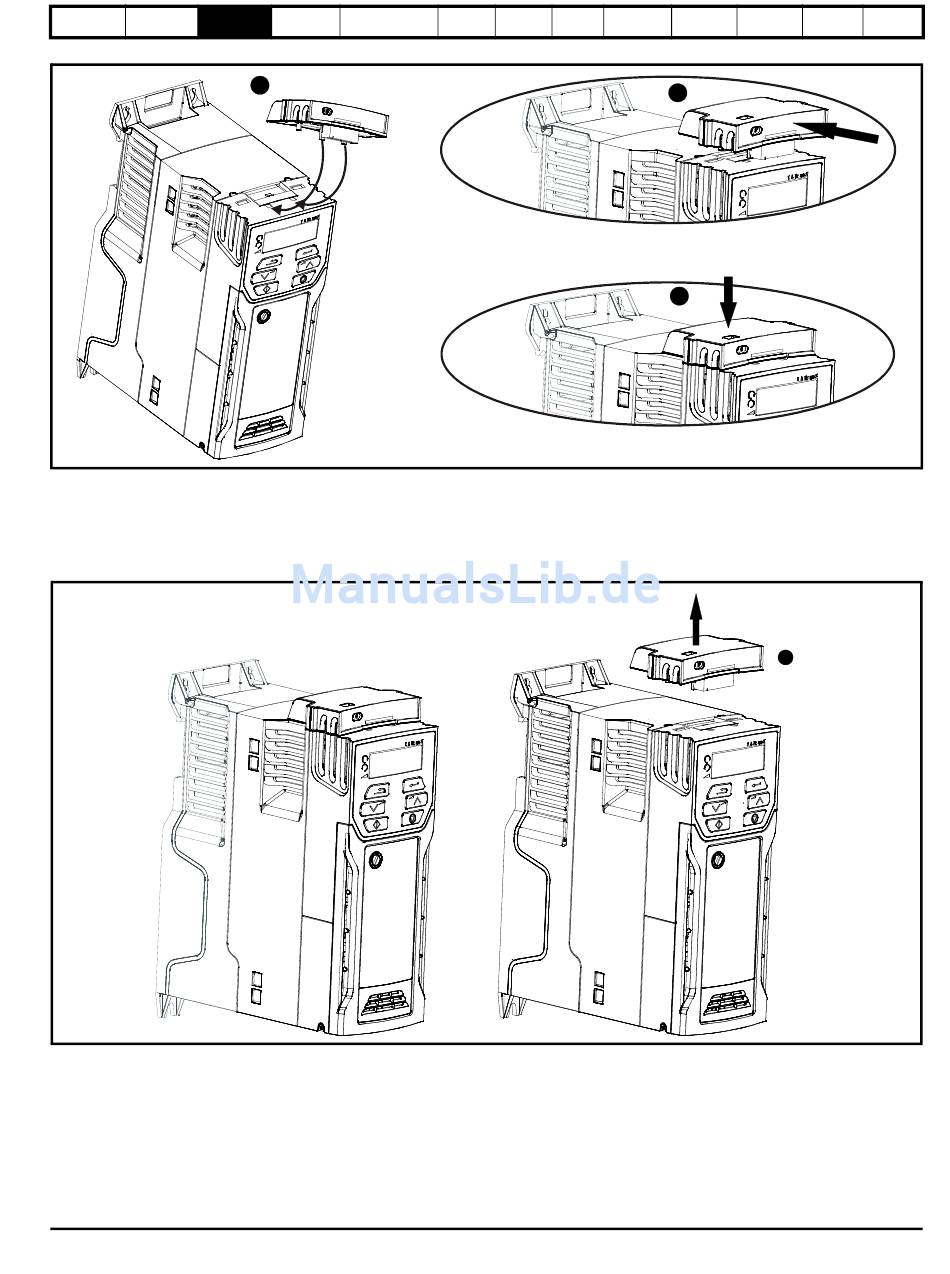

Abbildung 3-15 Einbau des AI-Backup-Adapters
• Die beiden Kunststofffinger an der Unterseite des AI-Backup-Adapters ausfindig machen (1) – dann die beiden Finger in die entsprechenden
Schlitze im federbelasteten Schiebedeckel oben auf dem Umrichter einführen.
• Den Adapter fest halten und die federbelastete Abdeckung zur Rückseite des Anschlussblocks schieben (2).
• Den Adapter nach unten drücken (3), bis der Adapterstecker in den Anschluss am Umrichter eingreift.
Abbildung 3-16 Ausbau des AI-Backup-Adapters
• Den AI-Backup-Adapter zum Entfernen nach oben von Umrichter in die in (1) gezeigte Richtung abziehen.
