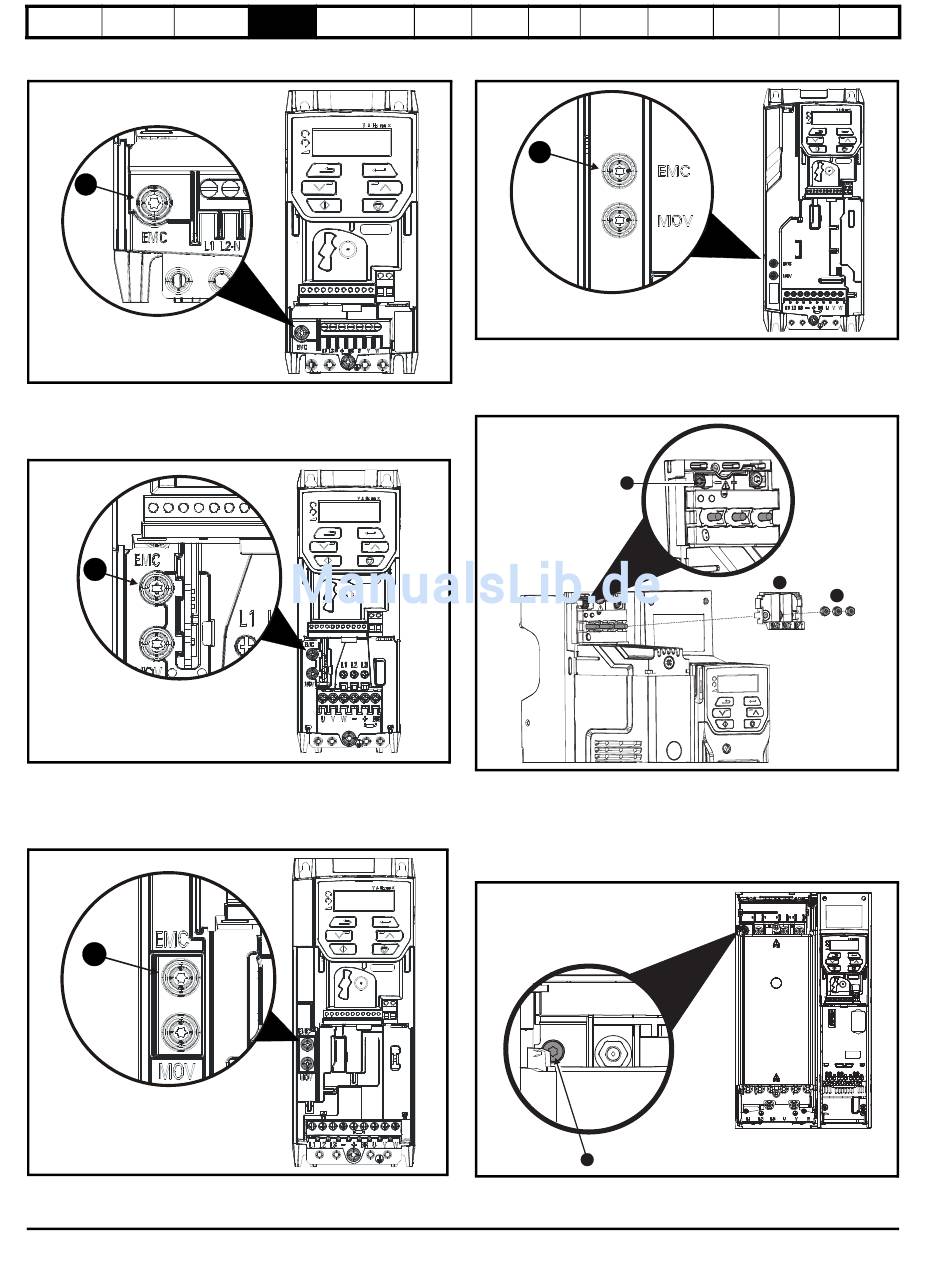

Abbildung 4-21 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 1
1
Der interne EMV-Filter wird durch das Herausdrehen der Schraube (1)
elektrisch getrennt.
Abbildung 4-22 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 2
1
Der interne EMV-Filter wird durch das Herausdrehen der Schraube (1)
elektrisch getrennt.
Abbildung 4-23 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 3
1
Der interne EMV-Filter wird durch das Herausdrehen der Schraube (1)
elektrisch getrennt.
64
Elektrische Bedienung und Basispara-
Installation Softwarestruktur meter
Inbetrieb- Optimie- NV-Medien-
nahme rung karte
Abbildung 4-24 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 4
1
Der interne EMV-Filter wird durch das Herausdrehen der Schraube (1)
elektrisch getrennt.
Abbildung 4-25 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 5
3
Die drei M4-Klemmenmuttern (1) abschrauben. Den Deckel (2) abnehmen,
um die M4 Torx-Schraube freizulegen, mit der der interne EMV-Filter
angeschlossen ist. Abschließend die M4 Torx-Schraube des internen EMV-
Filters (3) herausdrehen, um den internen EMV-Filter elektrisch zu trennen.
Abbildung 4-26 Ausbau des internen EMV-Filters bei Umrichtern
der Baugröße 6
1
Der interne EMV-Filter wird durch das Herausdrehen der Schraube (1)
elektrisch getrennt.
