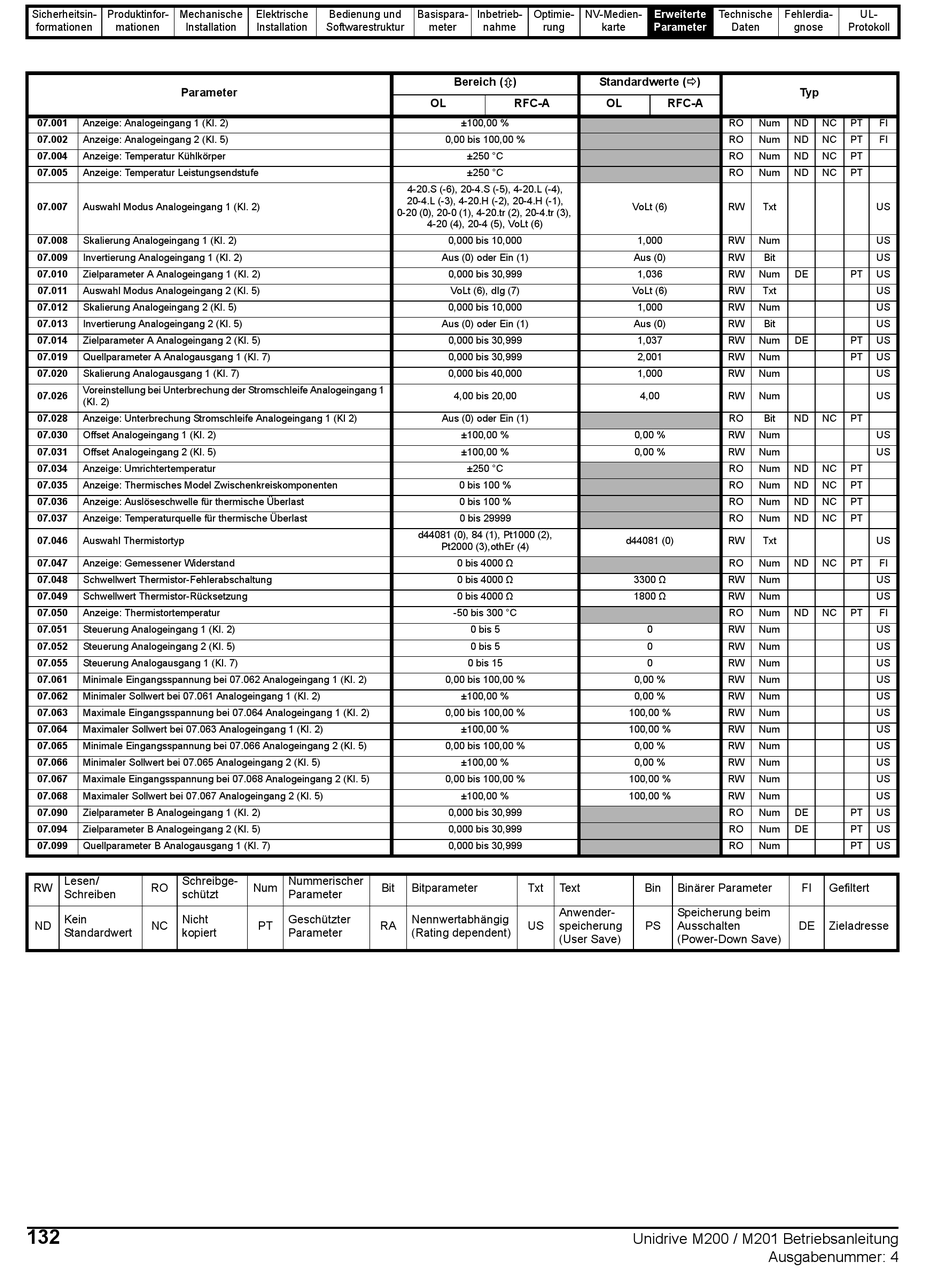

Control Techniques Unidrive M201 Betriebshandbuch Seite 132

Sicherheitsin- Produktinfor- Mechanische
formationen mationen Installation
Parameter
07.001 Anzeige: Analogeingang 1 (Kl. 2)
07.002 Anzeige: Analogeingang 2 (Kl. 5)
07.004 Anzeige: Temperatur Kühlkörper
07.005 Anzeige: Temperatur Leistungsendstufe
07.007 Auswahl Modus Analogeingang 1 (Kl. 2)
07.008 Skalierung Analogeingang 1 (Kl. 2)
07.009 Invertierung Analogeingang 1 (Kl. 2)
07.010 Zielparameter A Analogeingang 1 (Kl. 2)
07.011 Auswahl Modus Analogeingang 2 (Kl. 5)
07.012 Skalierung Analogeingang 2 (Kl. 5)
07.013 Invertierung Analogeingang 2 (Kl. 5)
07.014 Zielparameter A Analogeingang 2 (Kl. 5)
07.019 Quellparameter A Analogausgang 1 (Kl. 7)
07.020 Skalierung Analogausgang 1 (Kl. 7)
Voreinstellung bei Unterbrechung der Stromschleife Analogeingang 1
07.026
(Kl. 2)
07.028 Anzeige: Unterbrechung Stromschleife Analogeingang 1 (Kl 2)
07.030 Offset Analogeingang 1 (Kl. 2)
07.031 Offset Analogeingang 2 (Kl. 5)
07.034 Anzeige: Umrichtertemperatur
07.035 Anzeige: Thermisches Model Zwischenkreiskomponenten
07.036 Anzeige: Auslöseschwelle für thermische Überlast
07.037 Anzeige: Temperaturquelle für thermische Überlast
07.046 Auswahl Thermistortyp
07.047 Anzeige: Gemessener Widerstand
07.048 Schwellwert Thermistor-Fehlerabschaltung
07.049 Schwellwert Thermistor-Rücksetzung
07.050 Anzeige: Thermistortemperatur
07.051 Steuerung Analogeingang 1 (Kl. 2)
07.052 Steuerung Analogeingang 2 (Kl. 5)
07.055 Steuerung Analogausgang 1 (Kl. 7)
07.061 Minimale Eingangsspannung bei 07.062 Analogeingang 1 (Kl. 2)
07.062 Minimaler Sollwert bei 07.061 Analogeingang 1 (Kl. 2)
07.063 Maximale Eingangsspannung bei 07.064 Analogeingang 1 (Kl. 2)
07.064 Maximaler Sollwert bei 07.063 Analogeingang 1 (Kl. 2)
07.065 Minimale Eingangsspannung bei 07.066 Analogeingang 2 (Kl. 5)
07.066 Minimaler Sollwert bei 07.065 Analogeingang 2 (Kl. 5)
07.067 Maximale Eingangsspannung bei 07.068 Analogeingang 2 (Kl. 5)
07.068 Maximaler Sollwert bei 07.067 Analogeingang 2 (Kl. 5)
07.090 Zielparameter B Analogeingang 1 (Kl. 2)
07.094 Zielparameter B Analogeingang 2 (Kl. 5)
07.099 Quellparameter B Analogausgang 1 (Kl. 7)
