6 Inbetriebnahme
!
66
6.2

Inbetriebnahme via Vor-Ort-Bedienung

6.2.1

Quick Setup "Sensormontage"

Mit Hilfe dieses Quick Setup können Sie die für die Montage der Sensoren benötigte
Sensordistanz ermitteln.
ENDRESS+HAUSER
Esc
- +
E
HOME-POSITION

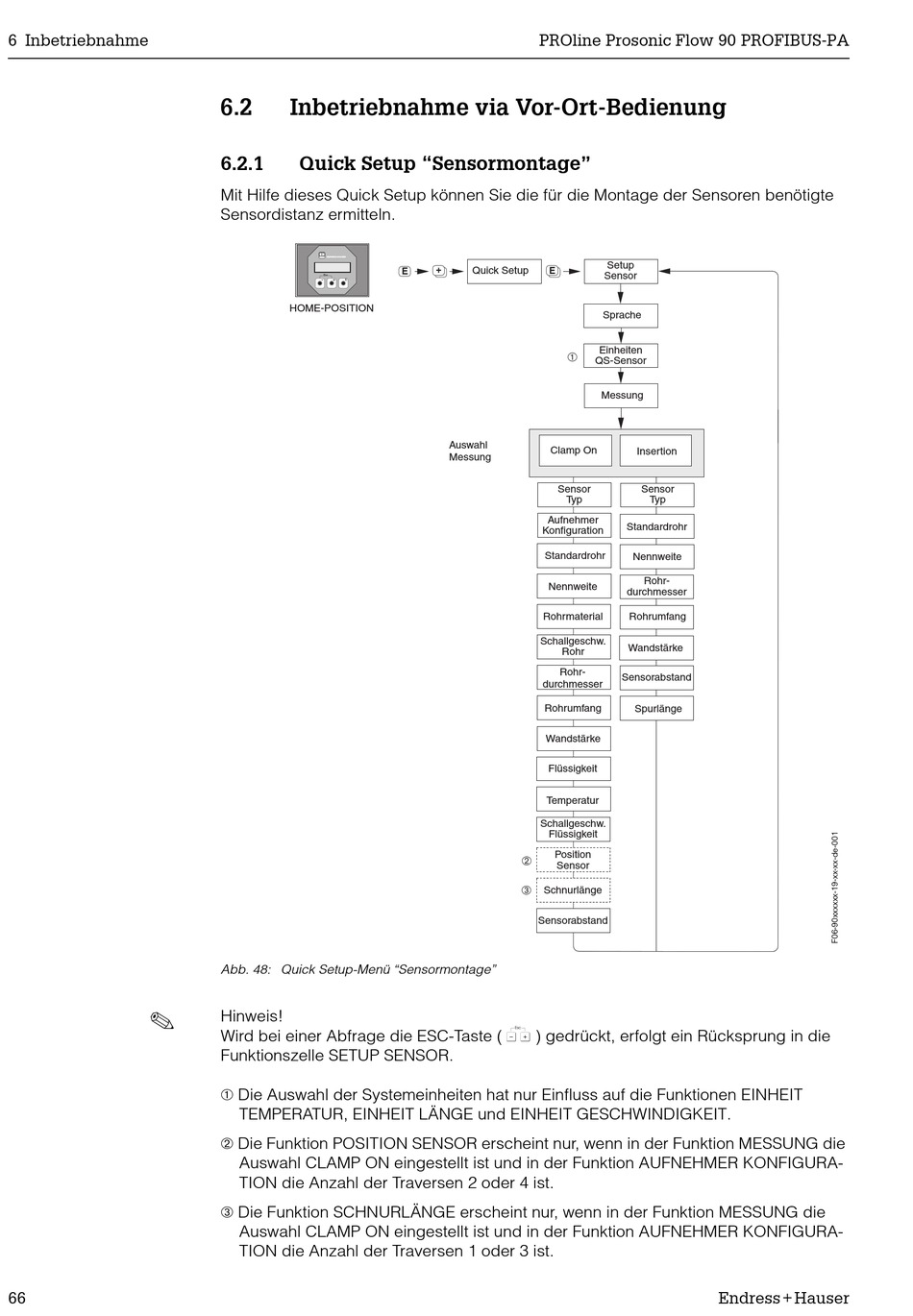

Abb. 48: Quick Setup-Menü "Sensormontage"
Hinweis!
Wird bei einer Abfrage die ESC-Taste (
Funktionszelle SETUP SENSOR.
➀ Die Auswahl der Systemeinheiten hat nur Einfluss auf die Funktionen EINHEIT
TEMPERATUR, EINHEIT LÄNGE und EINHEIT GESCHWINDIGKEIT.
➁ Die Funktion POSITION SENSOR erscheint nur, wenn in der Funktion MESSUNG die
Auswahl CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURA-
TION die Anzahl der Traversen 2 oder 4 ist.
➂ Die Funktion SCHNURLÄNGE erscheint nur, wenn in der Funktion MESSUNG die
Auswahl CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURA-
TION die Anzahl der Traversen 1 oder 3 ist.
PROline Prosonic Flow 90 PROFIBUS-PA
+ + Quick Setup
E +
E
➀
Auswahl
Clamp On
Messung
Sensor
Typ
Aufnehmer
Konfiguration
Standardrohr
Nennweite
Rohrmaterial
Schallgeschw.
Rohr
Rohr-
durchmesser
Rohrumfang
Wandstärke
Flüssigkeit
Temperatur
Schallgeschw.
Flüssigkeit
Position
➁
Sensor
➂
Schnurlänge
Sensorabstand
X
) gedrückt, erfolgt ein Rücksprung in die
Setup
Sensor
Sprache
Einheiten
QS-Sensor
Messung
Insertion
Sensor
Typ
Standardrohr
Nennweite
Rohr-
durchmesser
Rohrumfang
Wandstärke
Sensorabstand
Spurlänge
