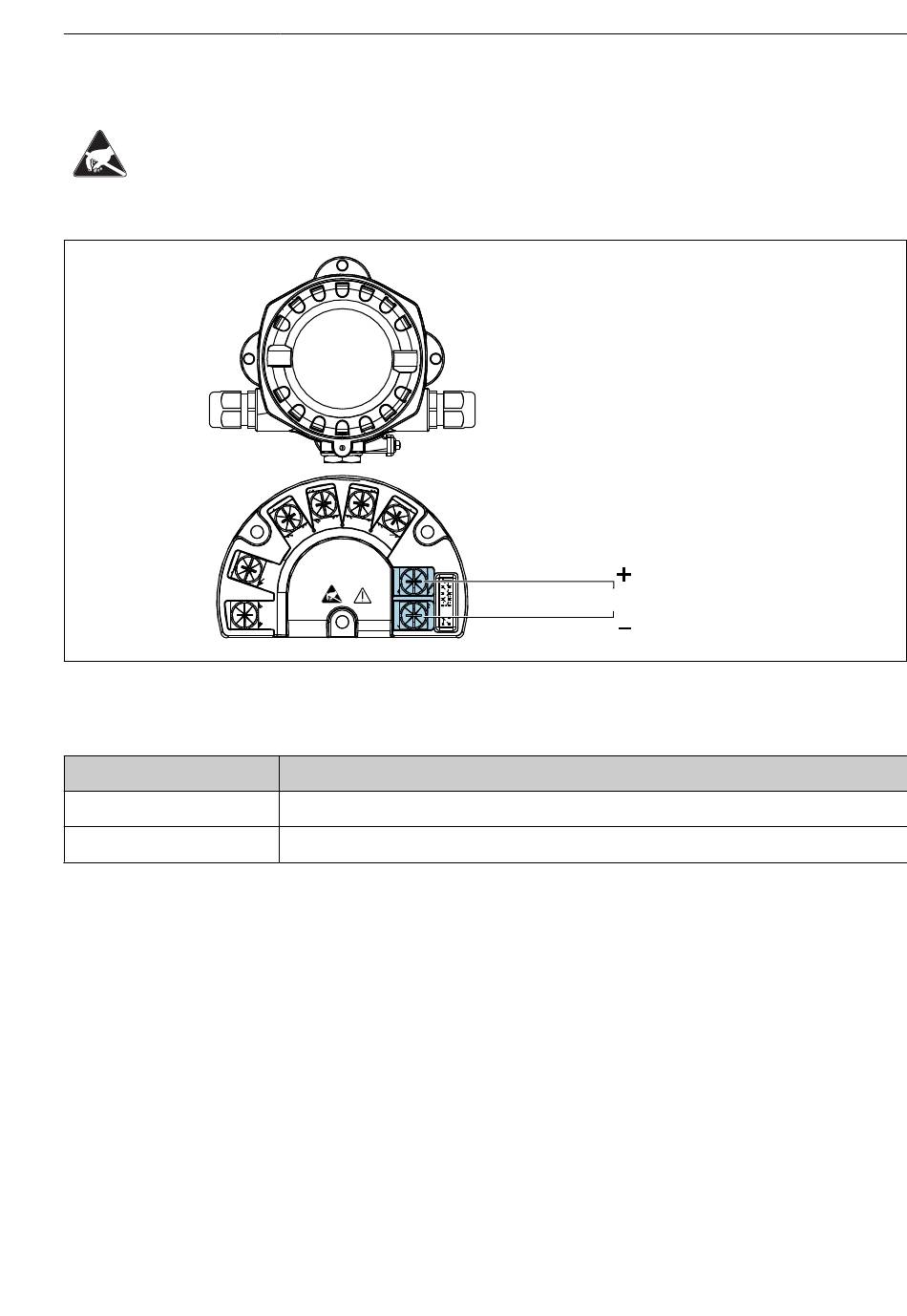

Verdrahtung auf einen Blick

ESD - Electrostatic Discharge
Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder
Fehlfunktion von Teilen der Elektronik führen.
A0012751
 6 Klemmenbelegung
Klemme
+
-
5.2 Anschluss an PROFIBUS® PA
Der Anschluss von Geräten an den PROFIBUS® PA kann auf zwei Arten erfolgen:
• Über herkömmliche Kabelverschraubung
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich)
Endress+Hauser
+
-
Klemmenbelegung
PROFIBUS® PA Anschluss (+)
PROFIBUS® PA Anschluss (-)
®
PROFIBUS PA
Verdrahtung
A0021496
