6

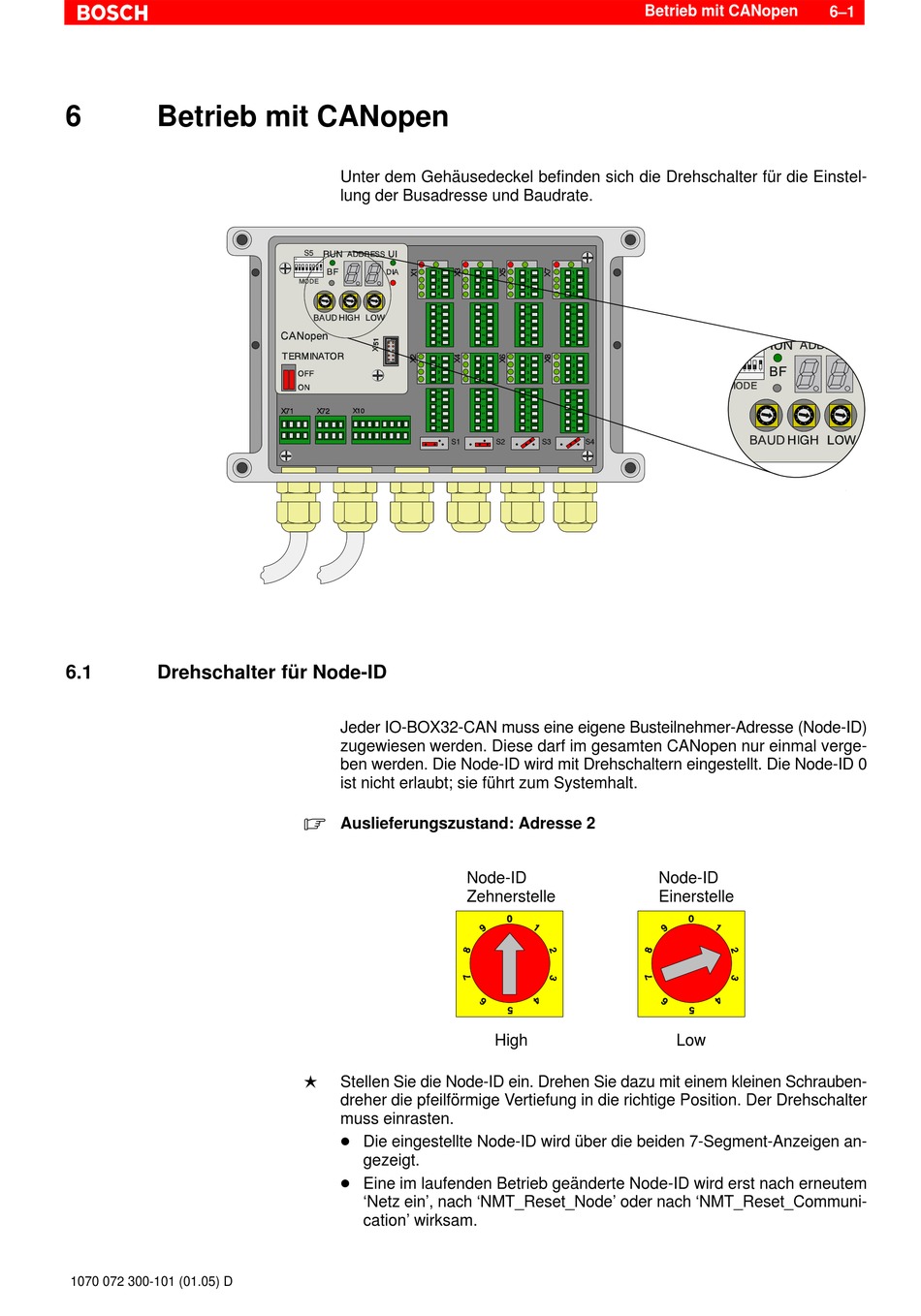

Betrieb mit CANopen
6.1
Drehschalter für Node-ID
1070 072 300-101 (01.05) D
Unter dem Gehäusedeckel befinden sich die Drehschalter für die Einstel-
lung der Busadresse und Baudrate.
Jeder IO-BOX32-CAN muss eine eigene Busteilnehmer-Adresse (Node-ID)
zugewiesen werden. Diese darf im gesamten CANopen nur einmal verge-
ben werden. Die Node-ID wird mit Drehschaltern eingestellt. Die Node-ID 0
ist nicht erlaubt; sie führt zum Systemhalt.
.
Auslieferungszustand: Adresse 2
Node-ID
Zehnerstelle
Stellen Sie die Node-ID ein. Drehen Sie dazu mit einem kleinen Schrauben-
L
dreher die pfeilförmige Vertiefung in die richtige Position. Der Drehschalter
muss einrasten.
D Die eingestellte Node-ID wird über die beiden 7-Segment-Anzeigen an-
gezeigt.
D Eine im laufenden Betrieb geänderte Node-ID wird erst nach erneutem
'Netz ein', nach 'NMT_Reset_Node' oder nach 'NMT_Reset_Communi-
cation' wirksam.
Betrieb mit CANopen
Node-ID
Einerstelle
High
6–1
Low
