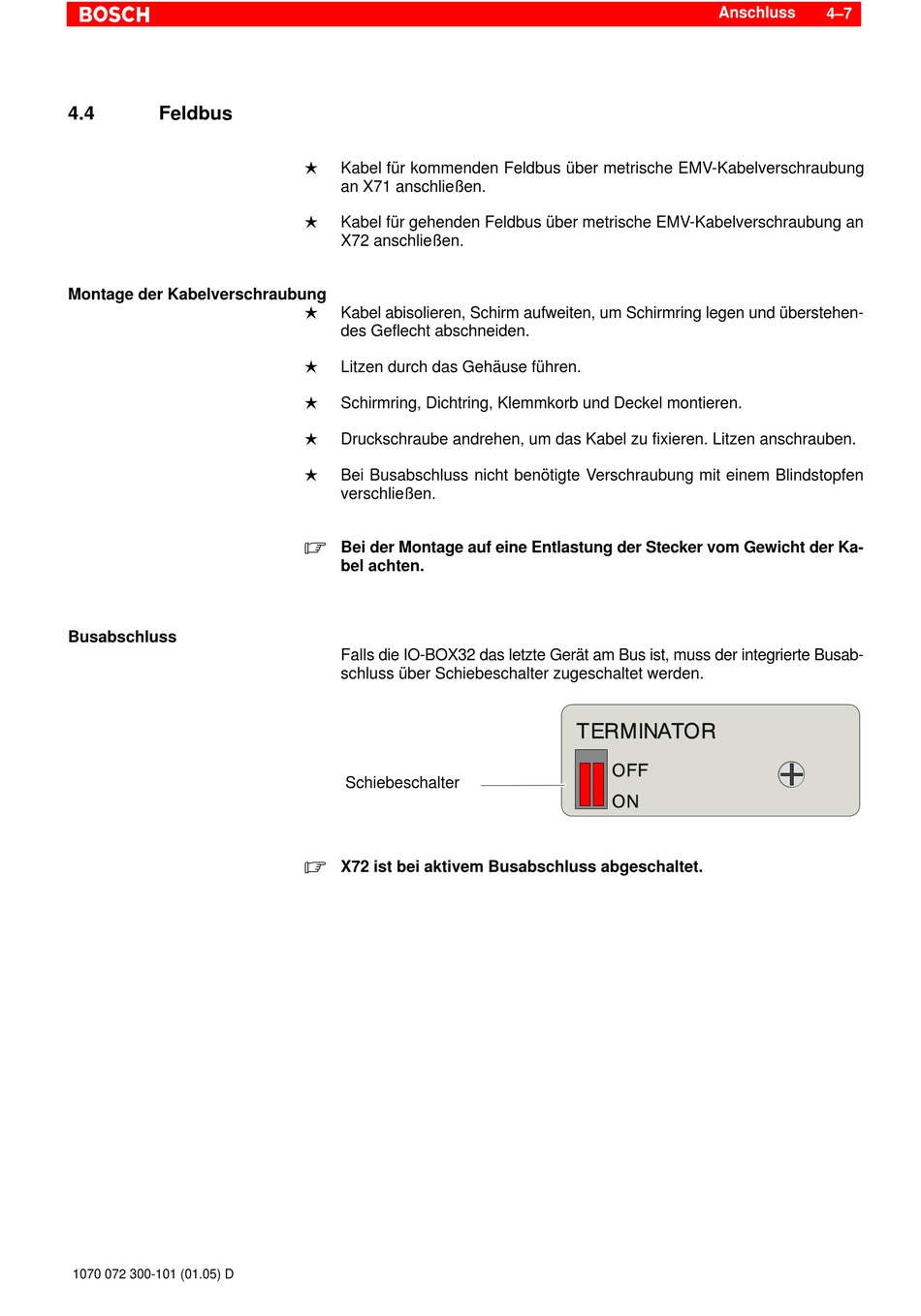

4.4
Feldbus
Montage der Kabelverschraubung
Busabschluss
1070 072 300-101 (01.05) D
Kabel für kommenden Feldbus über metrische EMV-Kabelverschraubung
L
an X71 anschließen.
Kabel für gehenden Feldbus über metrische EMV-Kabelverschraubung an
L
X72 anschließen.
Kabel abisolieren, Schirm aufweiten, um Schirmring legen und überstehen-
L
des Geflecht abschneiden.
Litzen durch das Gehäuse führen.
L
Schirmring, Dichtring, Klemmkorb und Deckel montieren.
L
Druckschraube andrehen, um das Kabel zu fixieren. Litzen anschrauben.
L
Bei Busabschluss nicht benötigte Verschraubung mit einem Blindstopfen
L
verschließen.
.
Bei der Montage auf eine Entlastung der Stecker vom Gewicht der Ka-
bel achten.
Falls die IO-BOX32 das letzte Gerät am Bus ist, muss der integrierte Busab-
schluss über Schiebeschalter zugeschaltet werden.
Schiebeschalter
.
X72 ist bei aktivem Busabschluss abgeschaltet.
