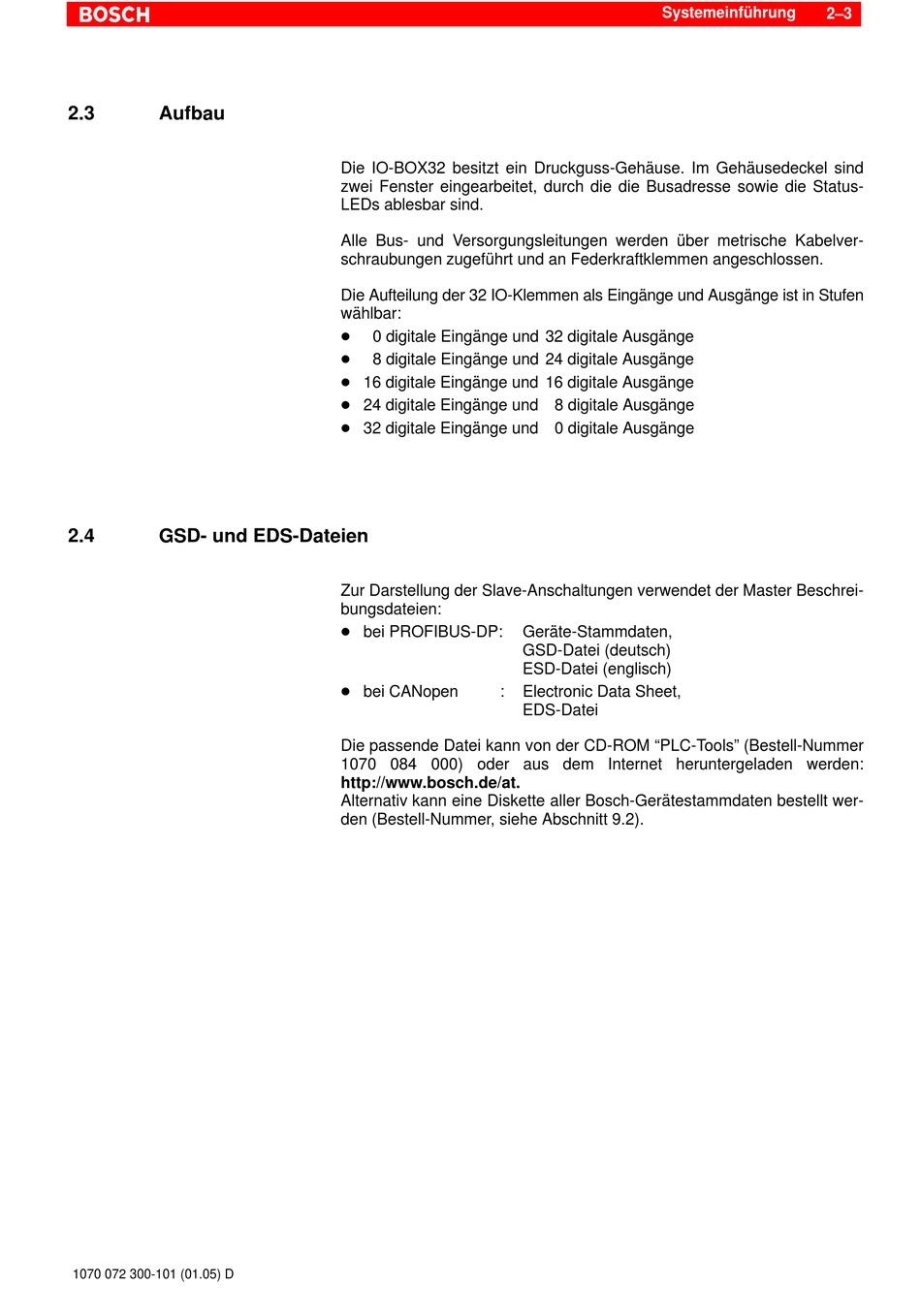

2.3
Aufbau
2.4
GSD- und EDS-Dateien
1070 072 300-101 (01.05) D
Die IO-BOX32 besitzt ein Druckguss-Gehäuse. Im Gehäusedeckel sind
zwei Fenster eingearbeitet, durch die die Busadresse sowie die Status-
LEDs ablesbar sind.
Alle Bus- und Versorgungsleitungen werden über metrische Kabelver-
schraubungen zugeführt und an Federkraftklemmen angeschlossen.
Die Aufteilung der 32 IO-Klemmen als Eingänge und Ausgänge ist in Stufen
wählbar:
0 digitale Eingänge und 32 digitale Ausgänge
D
8 digitale Eingänge und 24 digitale Ausgänge
D
D 16 digitale Eingänge und 16 digitale Ausgänge
D 24 digitale Eingänge und 8 digitale Ausgänge
D 32 digitale Eingänge und 0 digitale Ausgänge
Zur Darstellung der Slave-Anschaltungen verwendet der Master Beschrei-
bungsdateien:
D bei PROFIBUS-DP:
D bei CANopen
:
Die passende Datei kann von der CD-ROM "PLC-Tools" (Bestell-Nummer
1070 084 000) oder aus dem Internet heruntergeladen werden:
http://www.bosch.de/at.
Alternativ kann eine Diskette aller Bosch-Gerätestammdaten bestellt wer-
den (Bestell-Nummer, siehe Abschnitt 9.2).
Systemeinführung
Geräte-Stammdaten,
GSD-Datei (deutsch)
ESD-Datei (englisch)
Electronic Data Sheet,
EDS-Datei
2–3
