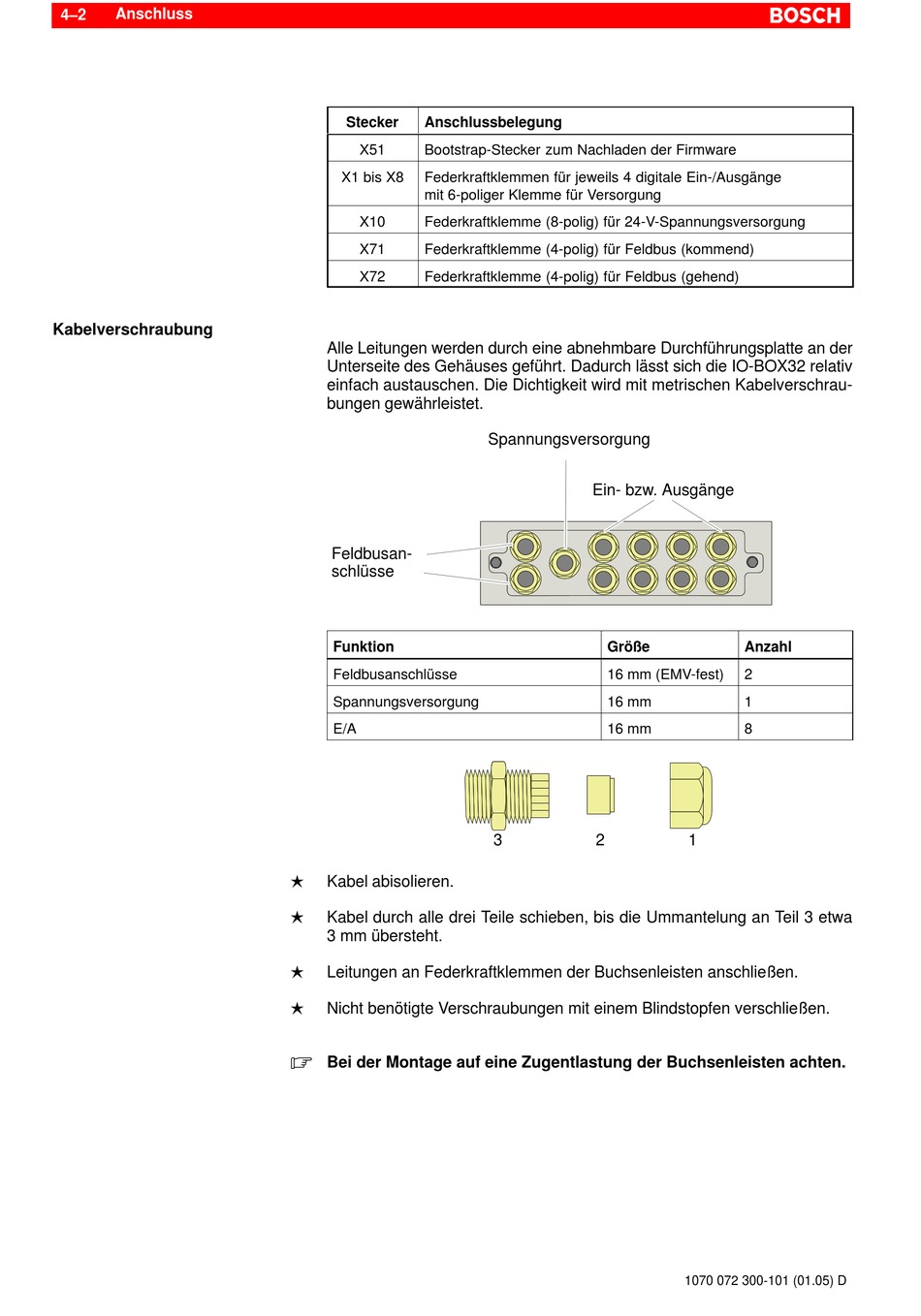

Anschluss
4–2
Kabelverschraubung
Stecker
Anschlussbelegung
X51
Bootstrap-Stecker zum Nachladen der Firmware
X1 bis X8
Federkraftklemmen für jeweils 4 digitale Ein-/Ausgänge
mit 6-poliger Klemme für Versorgung
X10
Federkraftklemme (8-polig) für 24-V-Spannungsversorgung
X71
Federkraftklemme (4-polig) für Feldbus (kommend)
X72
Federkraftklemme (4-polig) für Feldbus (gehend)
Alle Leitungen werden durch eine abnehmbare Durchführungsplatte an der
Unterseite des Gehäuses geführt. Dadurch lässt sich die IO-BOX32 relativ
einfach austauschen. Die Dichtigkeit wird mit metrischen Kabelverschrau-
bungen gewährleistet.
Feldbusan-
schlüsse
Funktion
Feldbusanschlüsse
Spannungsversorgung
E/A
Kabel abisolieren.
L
Kabel durch alle drei Teile schieben, bis die Ummantelung an Teil 3 etwa
L
3 mm übersteht.
Leitungen an Federkraftklemmen der Buchsenleisten anschließen.
L
Nicht benötigte Verschraubungen mit einem Blindstopfen verschließen.
L
.
Bei der Montage auf eine Zugentlastung der Buchsenleisten achten.
Spannungsversorgung
Ein- bzw. Ausgänge
Größe
16 mm (EMV-fest)
16 mm
16 mm
3
2
Anzahl
2
1
8
1
1070 072 300-101 (01.05) D
