Anschluss
4–6

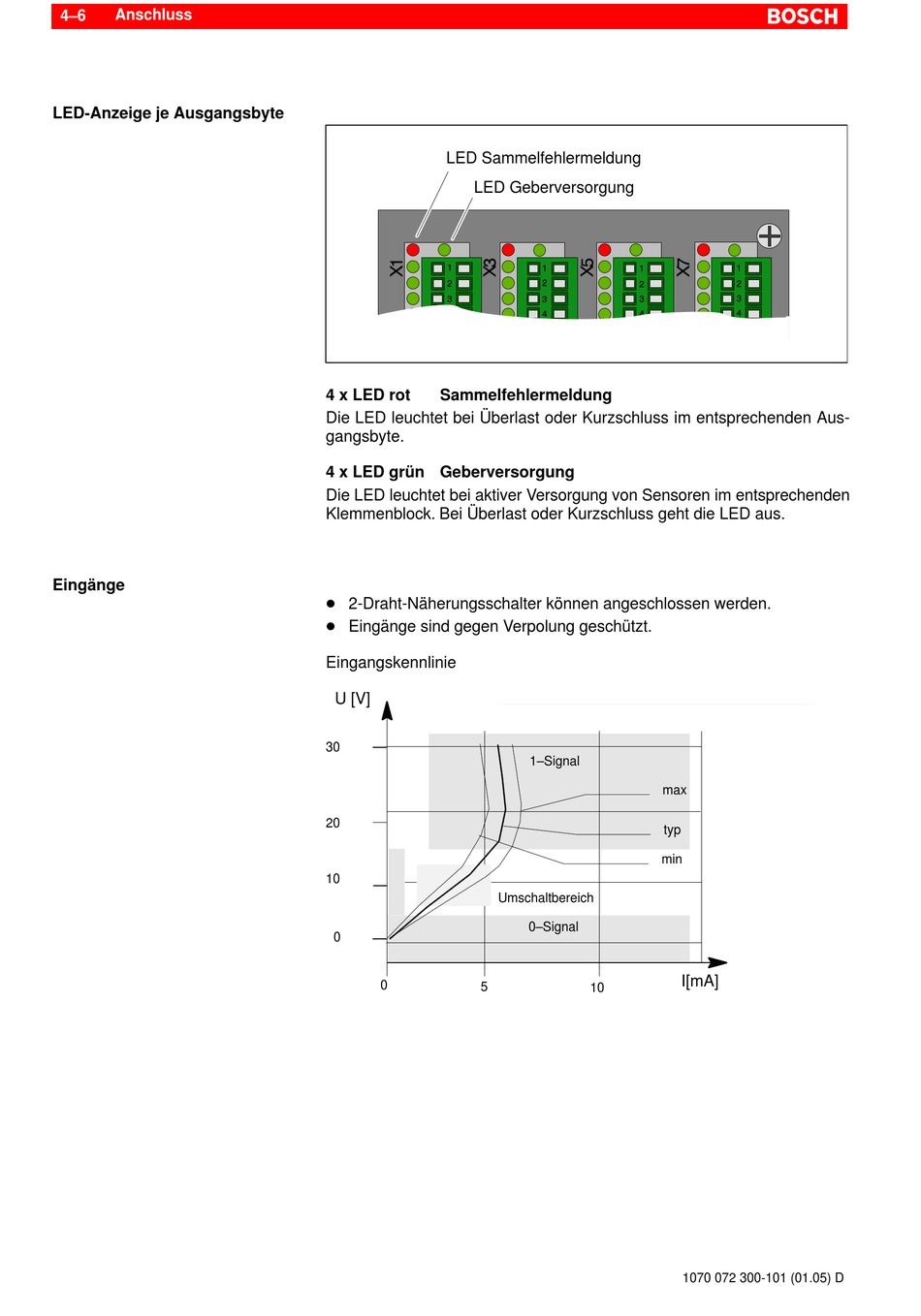

LED-Anzeige je Ausgangsbyte
Eingänge
LED Sammelfehlermeldung
LED Geberversorgung
4 x LED rot
Sammelfehlermeldung
Die LED leuchtet bei Überlast oder Kurzschluss im entsprechenden Aus-
gangsbyte.
4 x LED grün Geberversorgung
Die LED leuchtet bei aktiver Versorgung von Sensoren im entsprechenden
Klemmenblock. Bei Überlast oder Kurzschluss geht die LED aus.
D 2-Draht-Näherungsschalter können angeschlossen werden.
D Eingänge sind gegen Verpolung geschützt.
Eingangskennlinie
U [V]
30
20
10
Umschaltbereich
0
0
5
1–Signal
max
typ
min
0–Signal
I[mA]
10
1070 072 300-101 (01.05) D
