Installationsrichtlinien
8–10

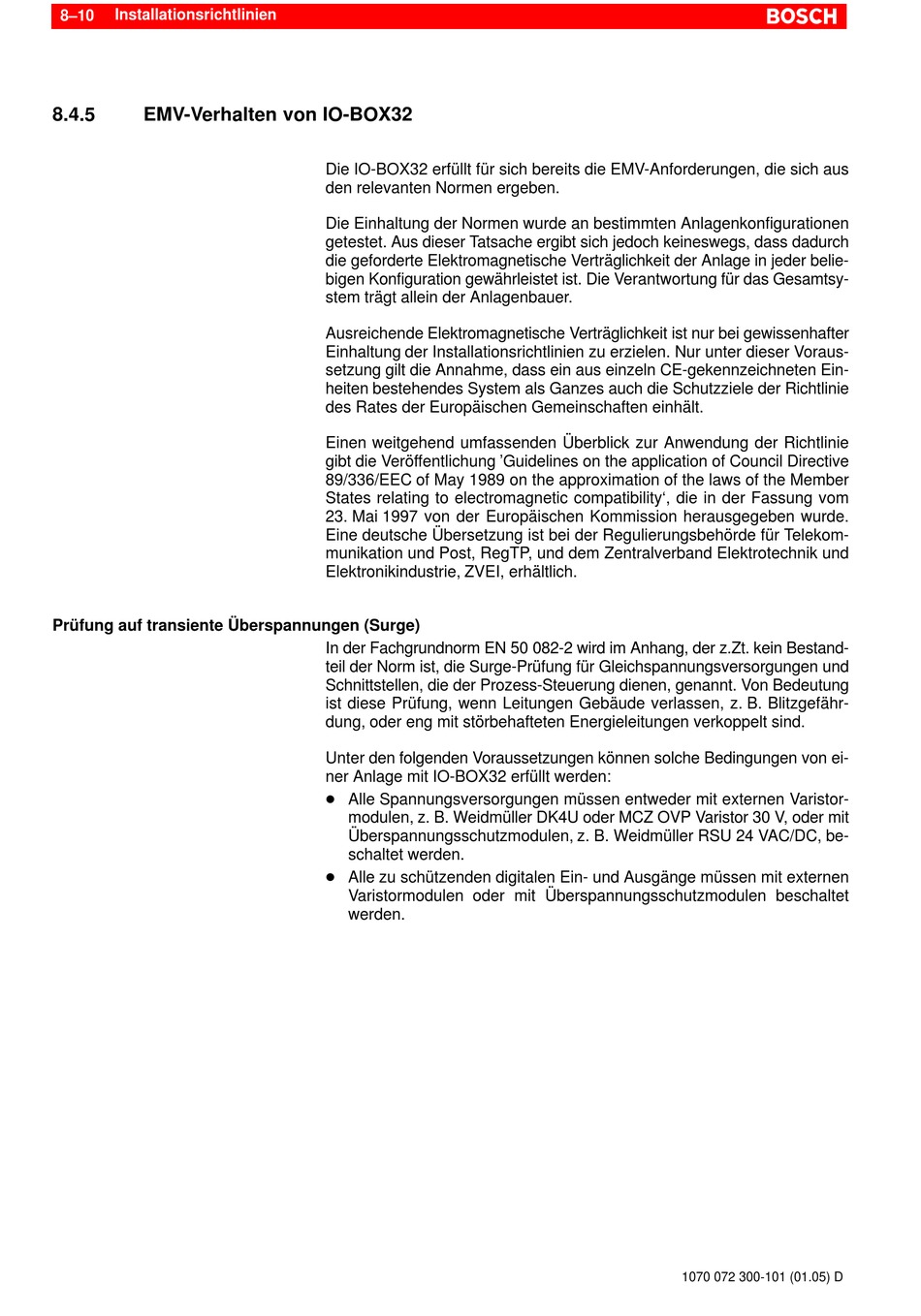

8.4.5
EMV-Verhalten von IO-BOX32
Prüfung auf transiente Überspannungen (Surge)
Die IO-BOX32 erfüllt für sich bereits die EMV-Anforderungen, die sich aus
den relevanten Normen ergeben.
Die Einhaltung der Normen wurde an bestimmten Anlagenkonfigurationen
getestet. Aus dieser Tatsache ergibt sich jedoch keineswegs, dass dadurch
die geforderte Elektromagnetische Verträglichkeit der Anlage in jeder belie-
bigen Konfiguration gewährleistet ist. Die Verantwortung für das Gesamtsy-
stem trägt allein der Anlagenbauer.
Ausreichende Elektromagnetische Verträglichkeit ist nur bei gewissenhafter
Einhaltung der Installationsrichtlinien zu erzielen. Nur unter dieser Voraus-
setzung gilt die Annahme, dass ein aus einzeln CE-gekennzeichneten Ein-
heiten bestehendes System als Ganzes auch die Schutzziele der Richtlinie
des Rates der Europäischen Gemeinschaften einhält.
Einen weitgehend umfassenden Überblick zur Anwendung der Richtlinie
gibt die Veröffentlichung 'Guidelines on the application of Council Directive
89/336/EEC of May 1989 on the approximation of the laws of the Member
States relating to electromagnetic compatibility', die in der Fassung vom
23. Mai 1997 von der Europäischen Kommission herausgegeben wurde.
Eine deutsche Übersetzung ist bei der Regulierungsbehörde für Telekom-
munikation und Post, RegTP, und dem Zentralverband Elektrotechnik und
Elektronikindustrie, ZVEI, erhältlich.
In der Fachgrundnorm EN 50 082-2 wird im Anhang, der z.Zt. kein Bestand-
teil der Norm ist, die Surge-Prüfung für Gleichspannungsversorgungen und
Schnittstellen, die der Prozess-Steuerung dienen, genannt. Von Bedeutung
ist diese Prüfung, wenn Leitungen Gebäude verlassen, z. B. Blitzgefähr-
dung, oder eng mit störbehafteten Energieleitungen verkoppelt sind.
Unter den folgenden Voraussetzungen können solche Bedingungen von ei-
ner Anlage mit IO-BOX32 erfüllt werden:
D Alle Spannungsversorgungen müssen entweder mit externen Varistor-
modulen, z. B. Weidmüller DK4U oder MCZ OVP Varistor 30 V, oder mit
Überspannungsschutzmodulen, z. B. Weidmüller RSU 24 VAC/DC, be-
schaltet werden.
D Alle zu schützenden digitalen Ein- und Ausgänge müssen mit externen
Varistormodulen oder mit Überspannungsschutzmodulen beschaltet
werden.
1070 072 300-101 (01.05) D
