Installationsrichtlinien
8–4
8.2.2
Bezugsleiter nicht mit dem Schutzleiter verbunden
8.2.3
Kapazitive Belastung des Versorgungsnetzes

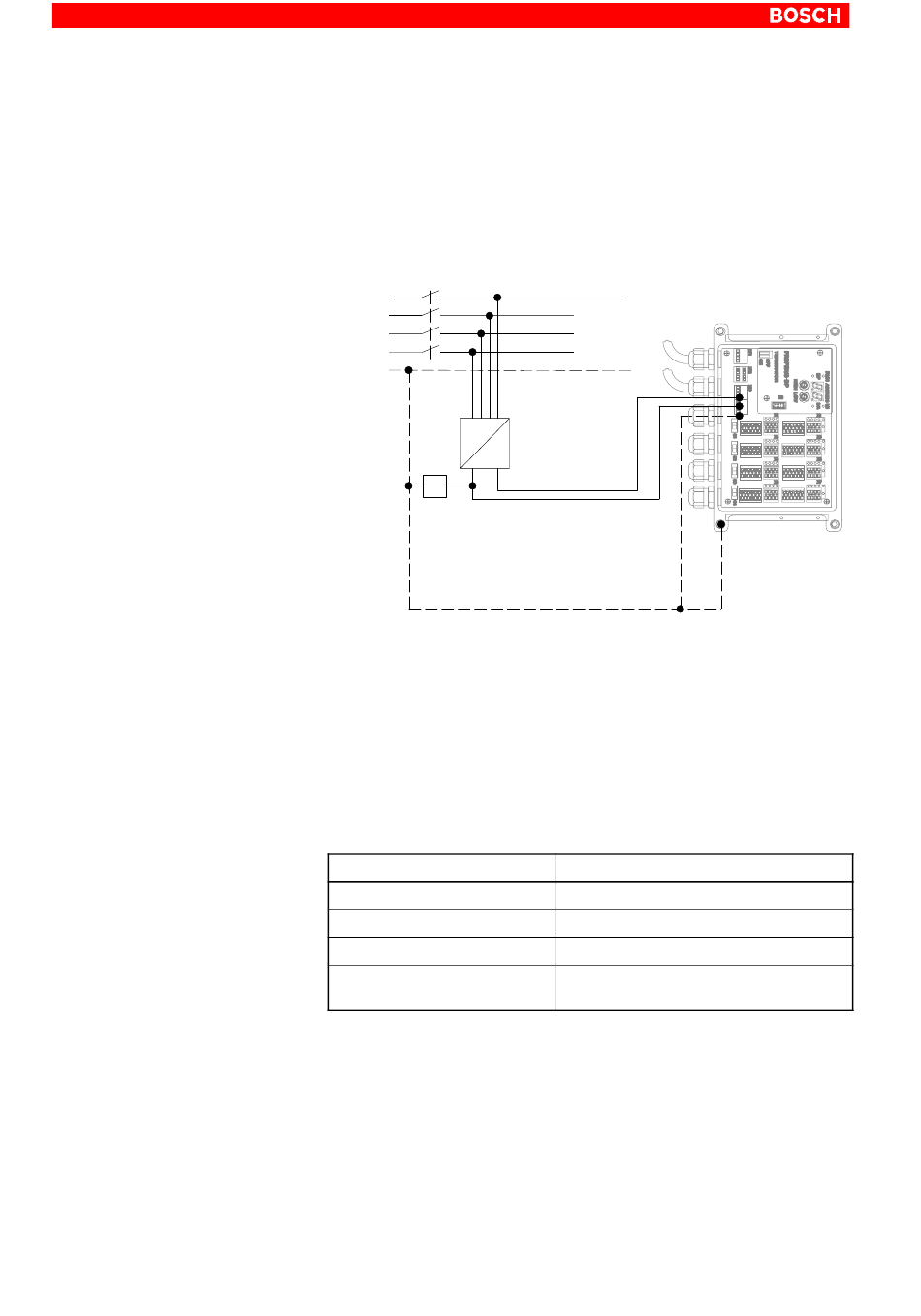

Wird der Bezugsleiter (N, 0 V) nicht mit dem Schutzleitersystem verbunden,
muss zur Erkennung von Erdschlüssen ein entsprechendes Erdschluss-
überwachungsgerät eingesetzt werden, um ein unbeabsichtigtes Einschal-
ten bei Isolationsfehlern zu vermeiden. Der Versorgungsstromkreis ist damit
ein SELV-Kreis, siehe auch Abschnitt 8.1. Beachten Sie, dass auch weitere
angeschlossene Betriebsmittel den erdfreien Aufbau aufheben können.
L1
L2
L3
N
PE
24 V
Isolations-
0 V
E1
wächter
In der IO-BOX32 sind zur Entstörung Kapazitäten zwischen den Versor-
gungsspannungsleitungen und Schutzerde eingebaut. Dies ist beim Einsatz
eines Erdschlussüberwachungsgerätes zu berücksichtigen.
IO-BOX32
US
U1
U2
0 V gemeinsames Bezugs-
potential für US, U1, U2
bei Bedarf
weitere IO-BOX32
X10
PE
gegen
Kapazität
PE
5 nF
5 nF
5 nF
22 nF
1070 072 300-101 (01.05) D
