Anschluss
4–8

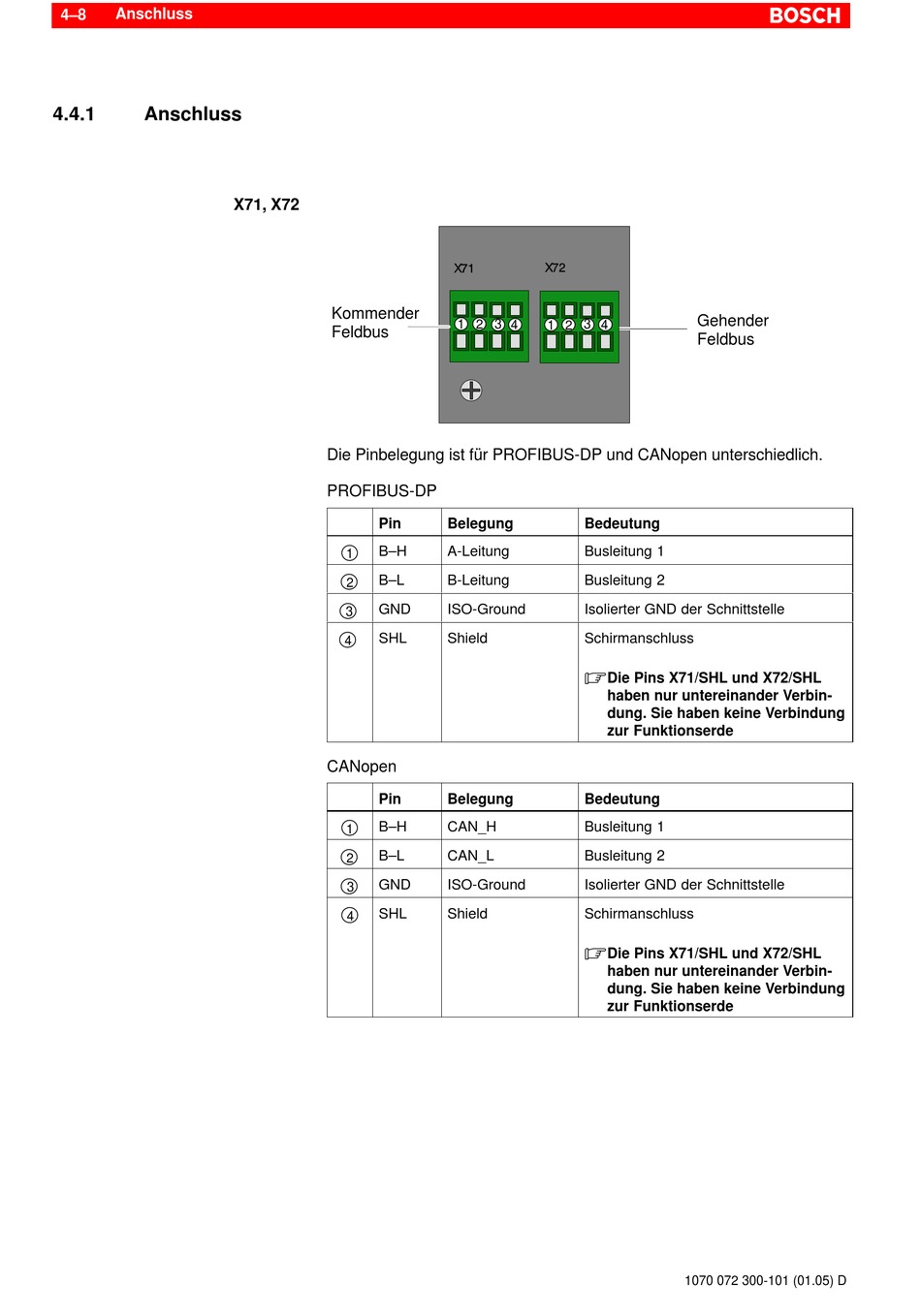

4.4.1
Anschluss
X71, X72
Kommender
Feldbus
Die Pinbelegung ist für PROFIBUS-DP und CANopen unterschiedlich.
PROFIBUS-DP
Pin
B–H
1
B–L
2
GND
3
SHL
4
CANopen
Pin
B–H
1
B–L
2
GND
3
SHL
4
1
2
3
1 2 3 4
4
Belegung
Bedeutung
A-Leitung
Busleitung 1
B-Leitung
Busleitung 2
ISO-Ground
Isolierter GND der Schnittstelle
Shield
Schirmanschluss
.
Die Pins X71/SHL und X72/SHL
haben nur untereinander Verbin-
dung. Sie haben keine Verbindung
zur Funktionserde
Belegung
Bedeutung
CAN_H
Busleitung 1
CAN_L
Busleitung 2
ISO-Ground
Isolierter GND der Schnittstelle
Shield
Schirmanschluss
.
Die Pins X71/SHL und X72/SHL
haben nur untereinander Verbin-
dung. Sie haben keine Verbindung
zur Funktionserde
Gehender
Feldbus
1070 072 300-101 (01.05) D
