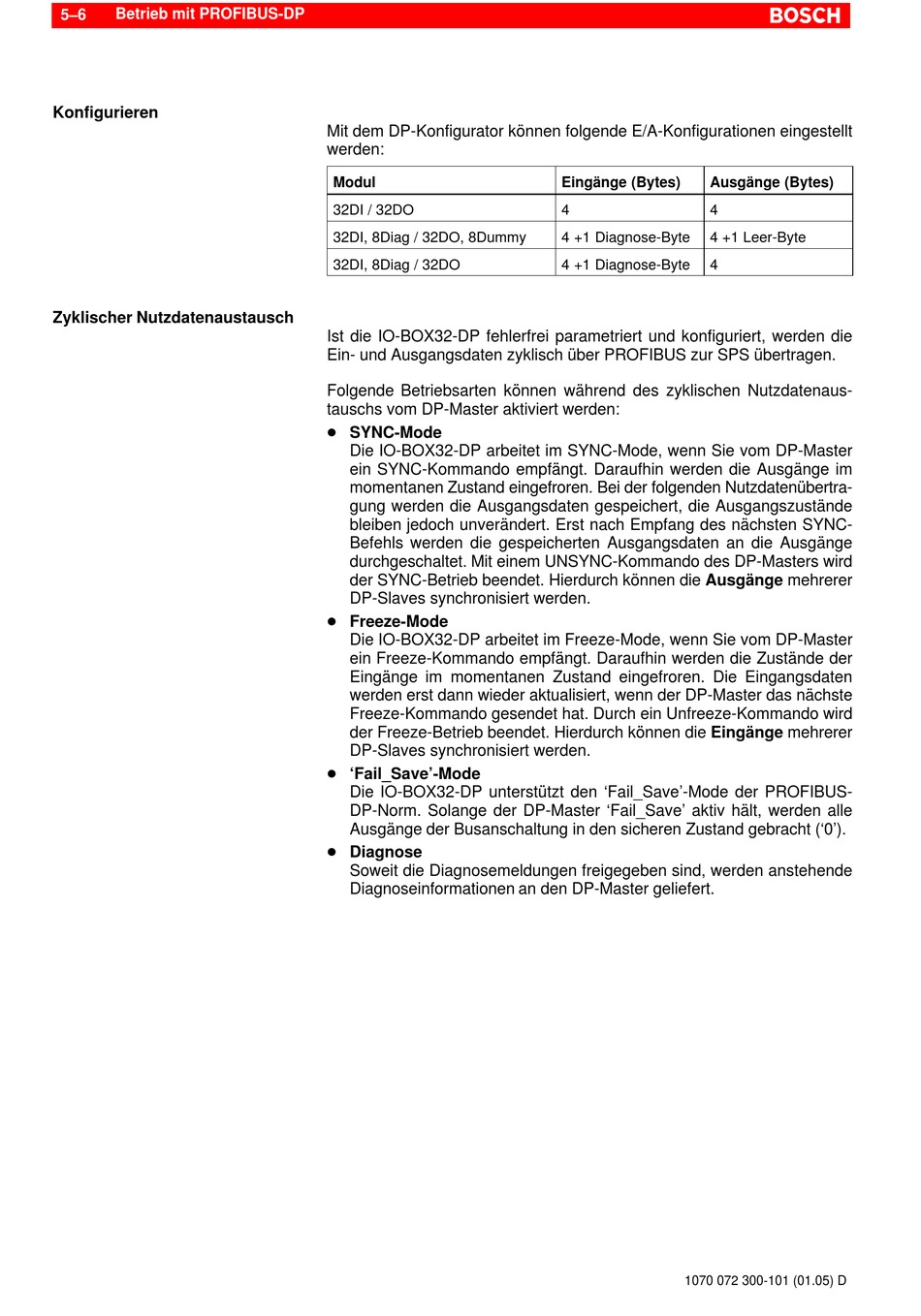

Betrieb mit PROFIBUS-DP
5–6
Konfigurieren
Zyklischer Nutzdatenaustausch
Mit dem DP-Konfigurator können folgende E/A-Konfigurationen eingestellt
werden:
Modul
32DI / 32DO
32DI, 8Diag / 32DO, 8Dummy
32DI, 8Diag / 32DO
Ist die IO-BOX32-DP fehlerfrei parametriert und konfiguriert, werden die
Ein- und Ausgangsdaten zyklisch über PROFIBUS zur SPS übertragen.
Folgende Betriebsarten können während des zyklischen Nutzdatenaus-
tauschs vom DP-Master aktiviert werden:
D SYNC-Mode
Die IO-BOX32-DP arbeitet im SYNC-Mode, wenn Sie vom DP-Master
ein SYNC-Kommando empfängt. Daraufhin werden die Ausgänge im
momentanen Zustand eingefroren. Bei der folgenden Nutzdatenübertra-
gung werden die Ausgangsdaten gespeichert, die Ausgangszustände
bleiben jedoch unverändert. Erst nach Empfang des nächsten SYNC-
Befehls werden die gespeicherten Ausgangsdaten an die Ausgänge
durchgeschaltet. Mit einem UNSYNC-Kommando des DP-Masters wird
der SYNC-Betrieb beendet. Hierdurch können die Ausgänge mehrerer
DP-Slaves synchronisiert werden.
D Freeze-Mode
Die IO-BOX32-DP arbeitet im Freeze-Mode, wenn Sie vom DP-Master
ein Freeze-Kommando empfängt. Daraufhin werden die Zustände der
Eingänge im momentanen Zustand eingefroren. Die Eingangsdaten
werden erst dann wieder aktualisiert, wenn der DP-Master das nächste
Freeze-Kommando gesendet hat. Durch ein Unfreeze-Kommando wird
der Freeze-Betrieb beendet. Hierdurch können die Eingänge mehrerer
DP-Slaves synchronisiert werden.
D 'Fail_Save'-Mode
Die IO-BOX32-DP unterstützt den 'Fail_Save'-Mode der PROFIBUS-
DP-Norm. Solange der DP-Master 'Fail_Save' aktiv hält, werden alle
Ausgänge der Busanschaltung in den sicheren Zustand gebracht ('0').
D Diagnose
Soweit die Diagnosemeldungen freigegeben sind, werden anstehende
Diagnoseinformationen an den DP-Master geliefert.
Eingänge (Bytes)
Ausgänge (Bytes)
4
4
4 +1 Diagnose-Byte
4 +1 Leer-Byte
4 +1 Diagnose-Byte
4
1070 072 300-101 (01.05) D
