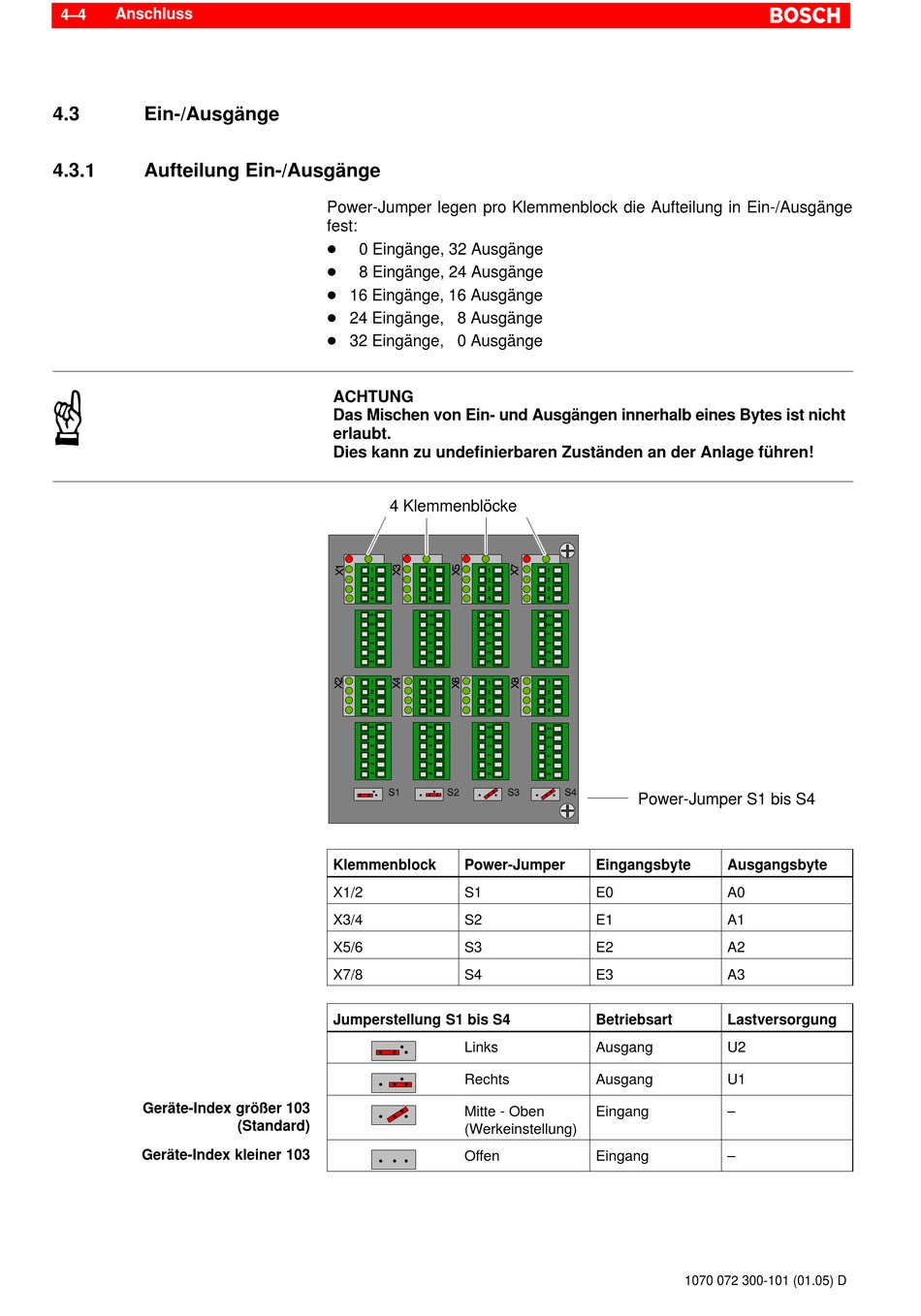

Anschluss
4–4
4.3
Ein-/Ausgänge
4.3.1
Aufteilung Ein-/Ausgänge
Geräte-Index größer 103
Geräte-Index kleiner 103
Power-Jumper legen pro Klemmenblock die Aufteilung in Ein-/Ausgänge
fest:
0 Eingänge, 32 Ausgänge
D
8 Eingänge, 24 Ausgänge
D
D 16 Eingänge, 16 Ausgänge
D 24 Eingänge, 8 Ausgänge
D 32 Eingänge, 0 Ausgänge
ACHTUNG
Das Mischen von Ein- und Ausgängen innerhalb eines Bytes ist nicht
erlaubt.
Dies kann zu undefinierbaren Zuständen an der Anlage führen!
4 Klemmenblöcke
Klemmenblock
X1/2
X3/4
X5/6
X7/8
Jumperstellung S1 bis S4
(Standard)
Power-Jumper S1 bis S4
Power-Jumper
Eingangsbyte
S1
E0
S2
E1
S3
E2
S4
E3
Betriebsart
Links
Ausgang
Rechts
Ausgang
Mitte - Oben
Eingang
(Werkeinstellung)
Offen
Eingang
Ausgangsbyte
A0
A1
A2
A3
Lastversorgung
U2
U1
–
–
