Technische Daten
Funk-Entstörung
D Gehäuse (gestrahlte Größen),
Testbedingungen
D Frequenz 30 bis 230 MHz
D Frequenz 230 bis 1000 MHz
D Netzwechselstrom-Anschluss
D Frequenz 0,15 bis 0,5 MHz
D Frequenz 0,5 bis 30 MHz
Leitungsgebundene Störungen
D Schärfegrad
D Spannungseinbruch für Gleich-
spannung
D Ausgangsspannung bei Unterbre-
chung
D Wiederholrate
Burst-Einkopplung
D Transiente Überspannung
1 MHz-Einkopplung
D gedämpfter Sinus 1 MHz
symmetrisch
Einkopplung hochfrequenter Spannun-
gen
D auf Versorgungsleitungen (Koppel-
netzwerk)
D auf Ein-/Ausgangsleitungen,
D geschirmte Leitungen (Koppel-
zange)
Einkopplung nicht leitungsgebundener
Störungen
D HF-Einkopplung auf den Prüfling

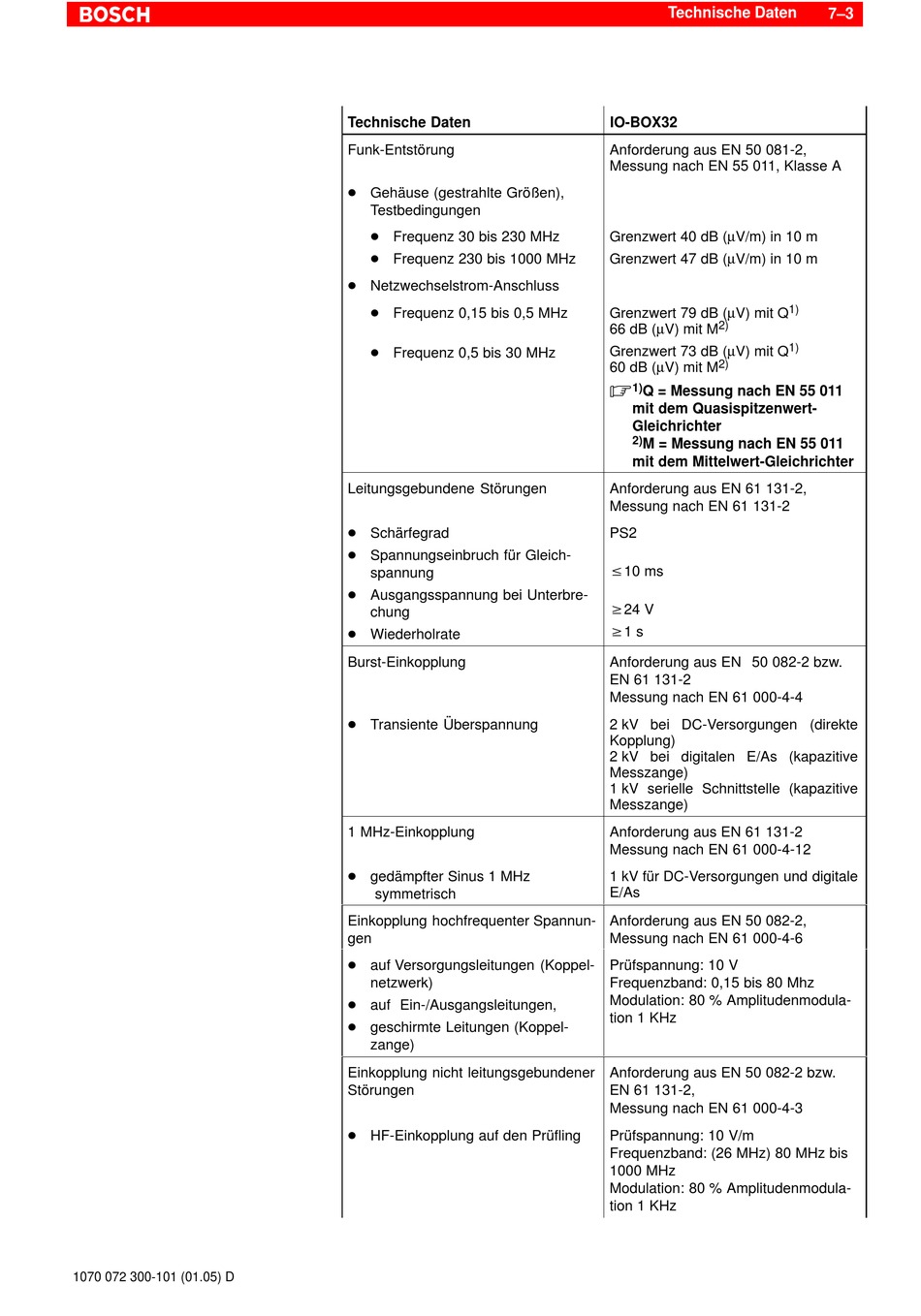

Technische Daten
IO-BOX32
Anforderung aus EN 50 081-2,
Messung nach EN 55 011, Klasse A
Grenzwert 40 dB (µV/m) in 10 m
Grenzwert 47 dB (µV/m) in 10 m
Grenzwert 79 dB (µV) mit Q
2)
66 dB (µV) mit M
Grenzwert 73 dB (µV) mit Q
2)
60 dB (µV) mit M
.
1)
Q = Messung nach EN 55 011
mit dem Quasispitzenwert-
Gleichrichter
2)
M = Messung nach EN 55 011
mit dem Mittelwert-Gleichrichter
Anforderung aus EN 61 131-2,
Messung nach EN 61 131-2
PS2
v10 ms
w24 V
w1 s
Anforderung aus EN 50 082-2 bzw.
EN 61 131-2
Messung nach EN 61 000-4-4
2 kV bei DC-Versorgungen (direkte
Kopplung)
2 kV bei digitalen E/As (kapazitive
Messzange)
1 kV serielle Schnittstelle (kapazitive
Messzange)
Anforderung aus EN 61 131-2
Messung nach EN 61 000-4-12
1 kV für DC-Versorgungen und digitale
E/As
Anforderung aus EN 50 082-2,
Messung nach EN 61 000-4-6
Prüfspannung: 10 V
Frequenzband: 0,15 bis 80 Mhz
Modulation: 80 % Amplitudenmodula-
tion 1 KHz
Anforderung aus EN 50 082-2 bzw.
EN 61 131-2,
Messung nach EN 61 000-4-3
Prüfspannung: 10 V/m
Frequenzband: (26 MHz) 80 MHz bis
1000 MHz
Modulation: 80 % Amplitudenmodula-
tion 1 KHz
7–3
1)
1)
