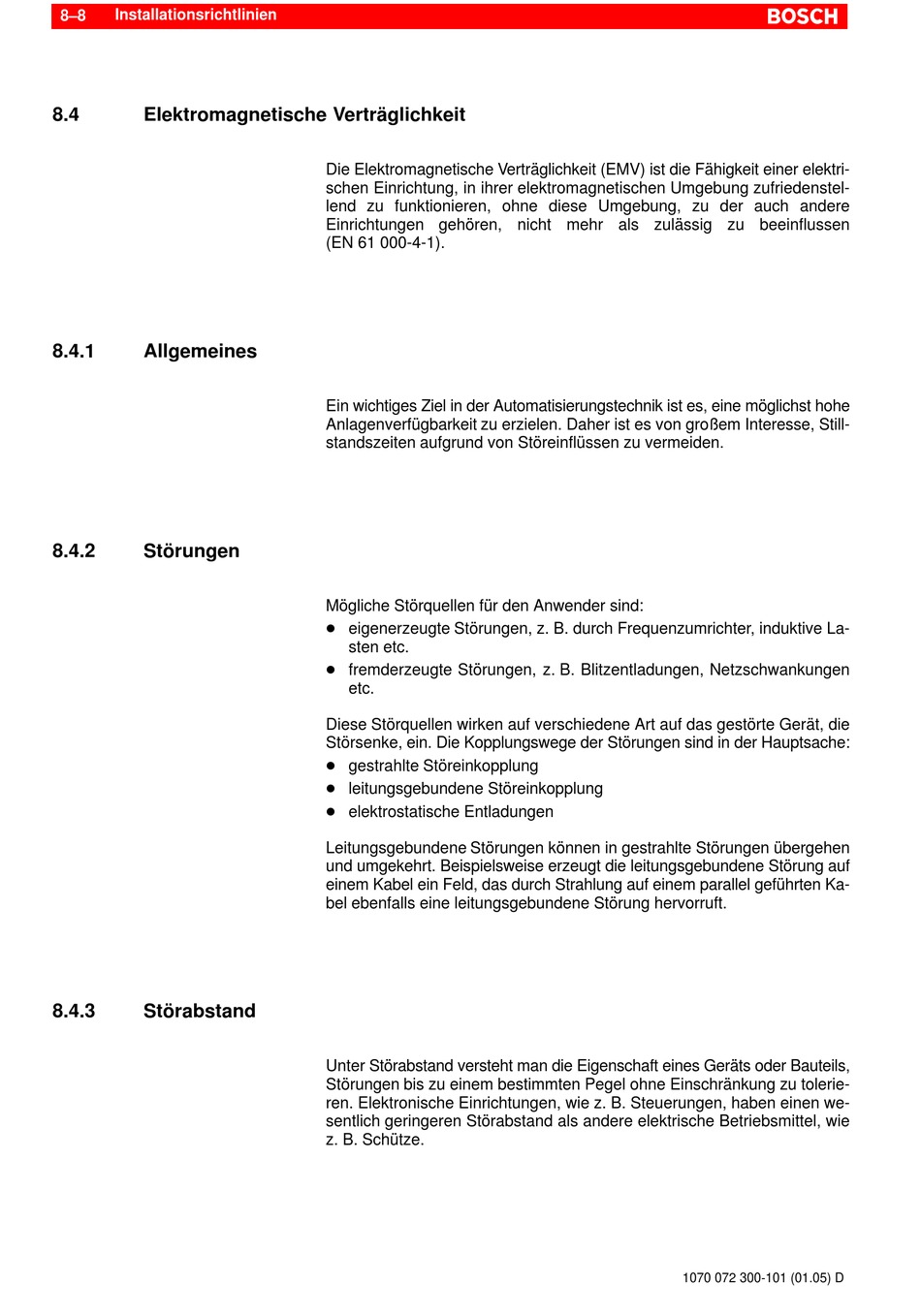

Installationsrichtlinien
8–8
8.4
Elektromagnetische Verträglichkeit
8.4.1
Allgemeines
8.4.2
Störungen
8.4.3
Störabstand
Die Elektromagnetische Verträglichkeit (EMV) ist die Fähigkeit einer elektri-
schen Einrichtung, in ihrer elektromagnetischen Umgebung zufriedenstel-
lend zu funktionieren, ohne diese Umgebung, zu der auch andere
Einrichtungen gehören, nicht mehr als zulässig zu beeinflussen
(EN 61 000-4-1).
Ein wichtiges Ziel in der Automatisierungstechnik ist es, eine möglichst hohe
Anlagenverfügbarkeit zu erzielen. Daher ist es von großem Interesse, Still-
standszeiten aufgrund von Störeinflüssen zu vermeiden.
Mögliche Störquellen für den Anwender sind:
D eigenerzeugte Störungen, z. B. durch Frequenzumrichter, induktive La-
sten etc.
D fremderzeugte Störungen, z. B. Blitzentladungen, Netzschwankungen
etc.
Diese Störquellen wirken auf verschiedene Art auf das gestörte Gerät, die
Störsenke, ein. Die Kopplungswege der Störungen sind in der Hauptsache:
D gestrahlte Störeinkopplung
D leitungsgebundene Störeinkopplung
D elektrostatische Entladungen
Leitungsgebundene Störungen können in gestrahlte Störungen übergehen
und umgekehrt. Beispielsweise erzeugt die leitungsgebundene Störung auf
einem Kabel ein Feld, das durch Strahlung auf einem parallel geführten Ka-
bel ebenfalls eine leitungsgebundene Störung hervorruft.
Unter Störabstand versteht man die Eigenschaft eines Geräts oder Bauteils,
Störungen bis zu einem bestimmten Pegel ohne Einschränkung zu tolerie-
ren. Elektronische Einrichtungen, wie z. B. Steuerungen, haben einen we-
sentlich geringeren Störabstand als andere elektrische Betriebsmittel, wie
z. B. Schütze.
1070 072 300-101 (01.05) D
