8.2.1
Bezugsleiter mit dem Schutzleiter verbunden
1070 072 300-101 (01.05) D
X71
X72

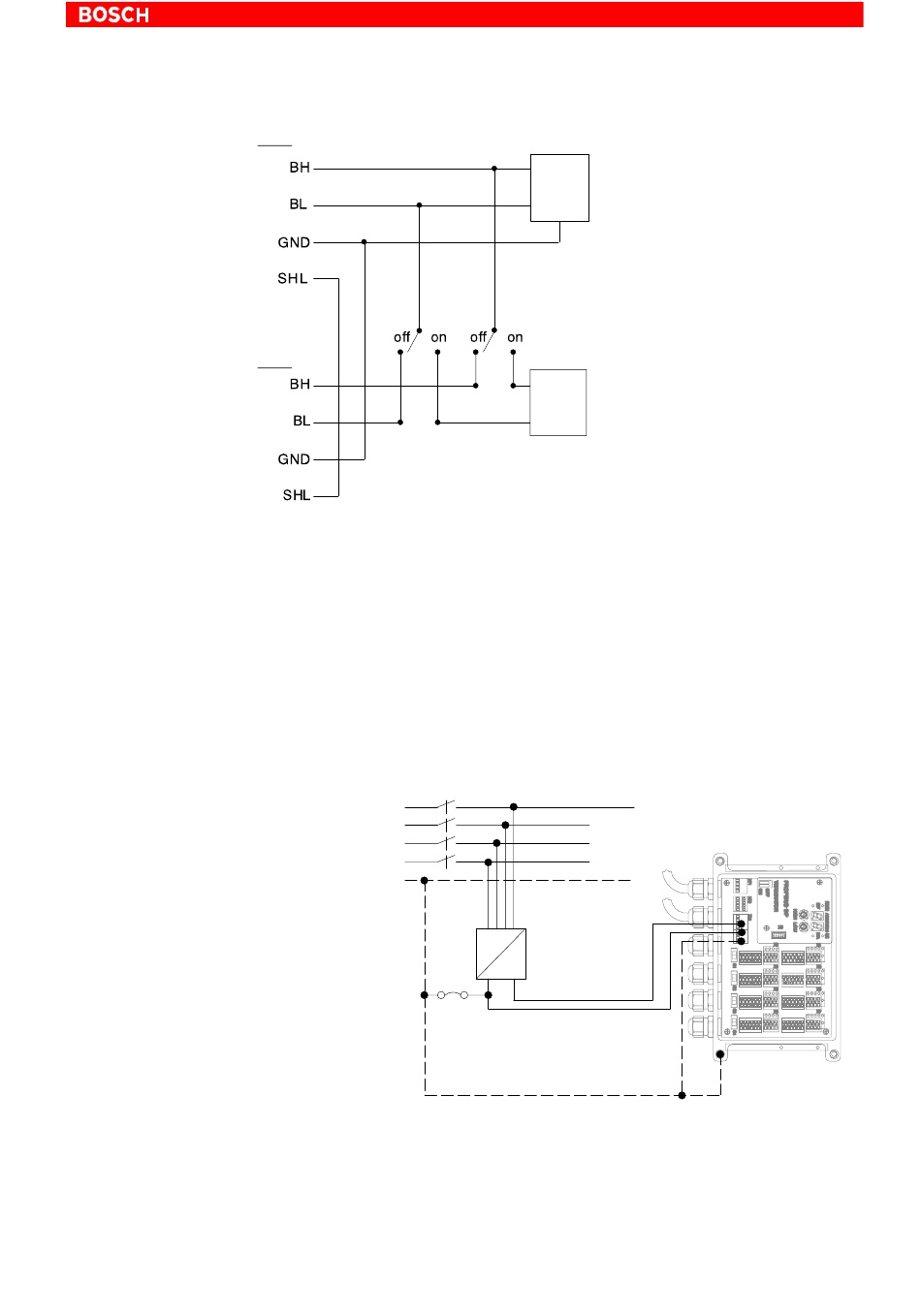

Wird der Bezugsleiter (N, 0 V) mit dem Schutzleitersystem verbunden,
muss diese Verbindung an zentraler Stelle angeordnet, z. B. am Lastnetz-
gerät oder am Trenntransformator, und zur Messung von Erdableitströmen
auftrennbar sein. Diese Anschlussart ist bevorzugt einzusetzen. Der Versor-
gungsstromkreis ist damit ein PELV-Kreis, siehe auch Abschnitt 8.1.
L1
L2
L3
N
PE
trennbare
Verbindung
Installationsrichtlinien
Buselek-
tronik
Terminator
Busab-
schlusss
bei Bedarf
weitere IO-BOX32
24 V
0 V
8–3
X10
PE
