Betrieb mit CANopen
6–6

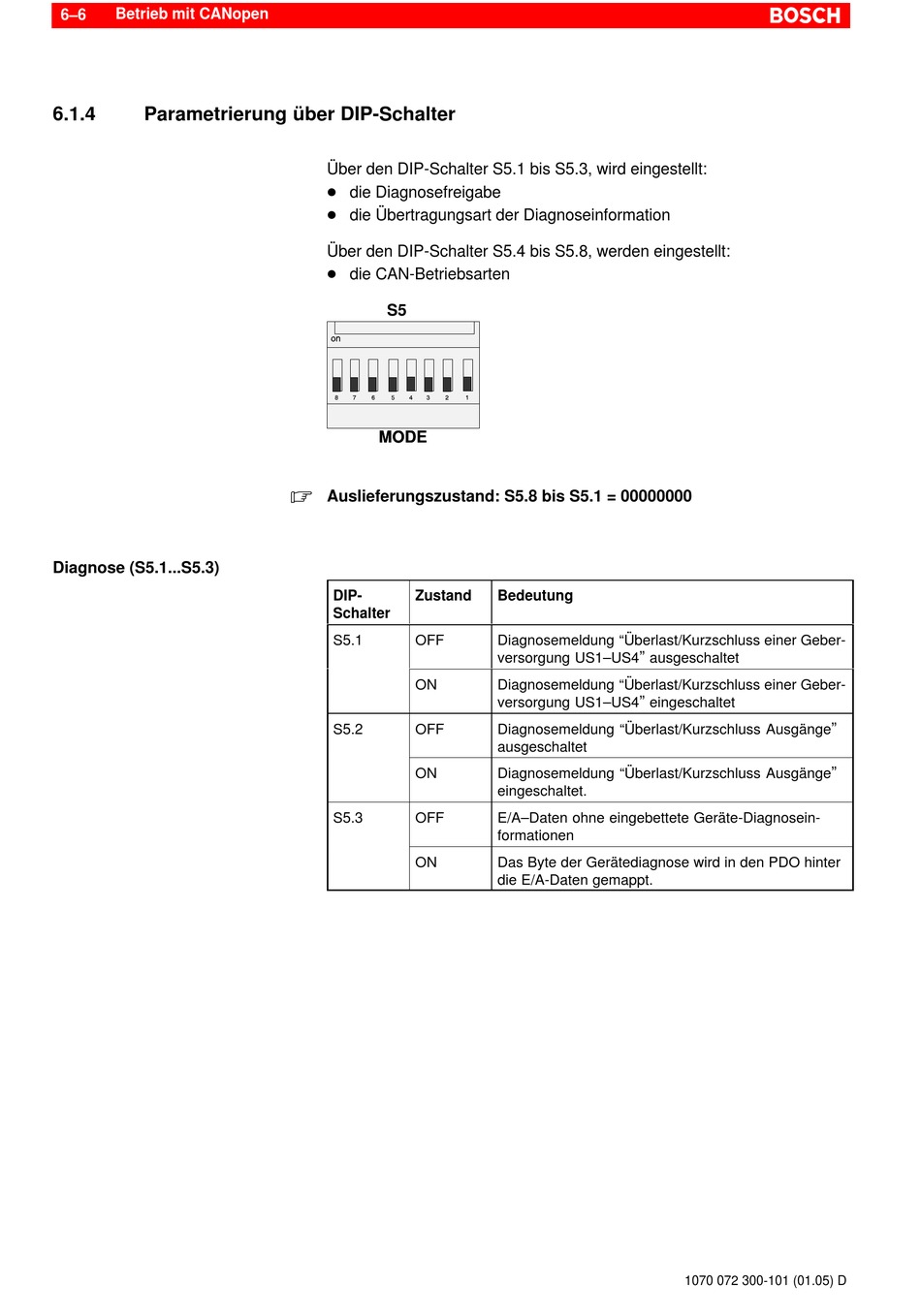

6.1.4 Parametrierung über DIP-Schalter
Diagnose (S5.1...S5.3)
Über den DIP-Schalter S5.1 bis S5.3, wird eingestellt:
D die Diagnosefreigabe
D die Übertragungsart der Diagnoseinformation
Über den DIP-Schalter S5.4 bis S5.8, werden eingestellt:
D die CAN-Betriebsarten
S5
MODE MODE
.
Auslieferungszustand: S5.8 bis S5.1 = 00000000
DIP- Zustand
Schalter
S5.1 OFF
ON
S5.2 OFF
ON
S5.3 OFF
ON
Bedeutung
Diagnosemeldung "Überlast/Kurzschluss einer Geber-
"
versorgung US1–US4 ausgeschaltet
Diagnosemeldung "Überlast/Kurzschluss einer Geber-
"
versorgung US1–US4 eingeschaltet
Diagnosemeldung "Überlast/Kurzschluss Ausgänge
ausgeschaltet
Diagnosemeldung "Überlast/Kurzschluss Ausgänge
eingeschaltet.
E/A–Daten ohne eingebettete Geräte-Diagnosein-
formationen
Das Byte der Gerätediagnose wird in den PDO hinter
die E/A-Daten gemappt.
"
"
1070 072 300-101 (01.05) D
