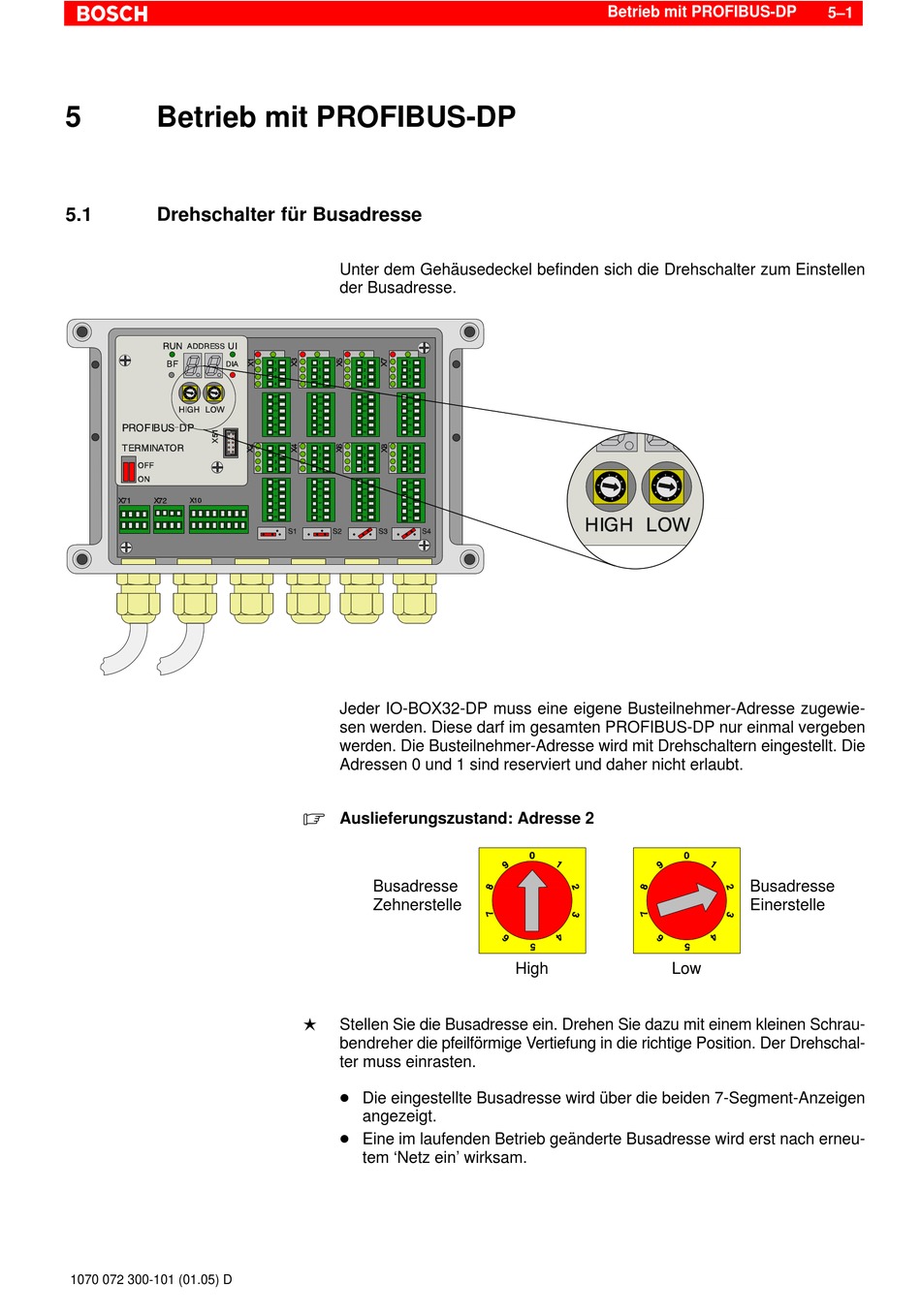

Betrieb mit PROFIBUS-DP

5.1 Drehschalter für Busadresse
1070 072 300-101 (01.05) D
Unter dem Gehäusedeckel befinden sich die Drehschalter zum Einstellen
der Busadresse.
Jeder IO-BOX32-DP muss eine eigene Busteilnehmer-Adresse zugewie-
sen werden. Diese darf im gesamten PROFIBUS-DP nur einmal vergeben
werden. Die Busteilnehmer-Adresse wird mit Drehschaltern eingestellt. Die
Adressen 0 und 1 sind reserviert und daher nicht erlaubt.
.
Auslieferungszustand: Adresse 2
Busadresse
Zehnerstelle
Stellen Sie die Busadresse ein. Drehen Sie dazu mit einem kleinen Schrau-
L
bendreher die pfeilförmige Vertiefung in die richtige Position. Der Drehschal-
ter muss einrasten.
D Die eingestellte Busadresse wird über die beiden 7-Segment-Anzeigen
angezeigt.
D Eine im laufenden Betrieb geänderte Busadresse wird erst nach erneu-
tem 'Netz ein' wirksam.
Betrieb mit PROFIBUS-DP
High Low
5–1
Busadresse
Einerstelle
