Installationsrichtlinien
8–6

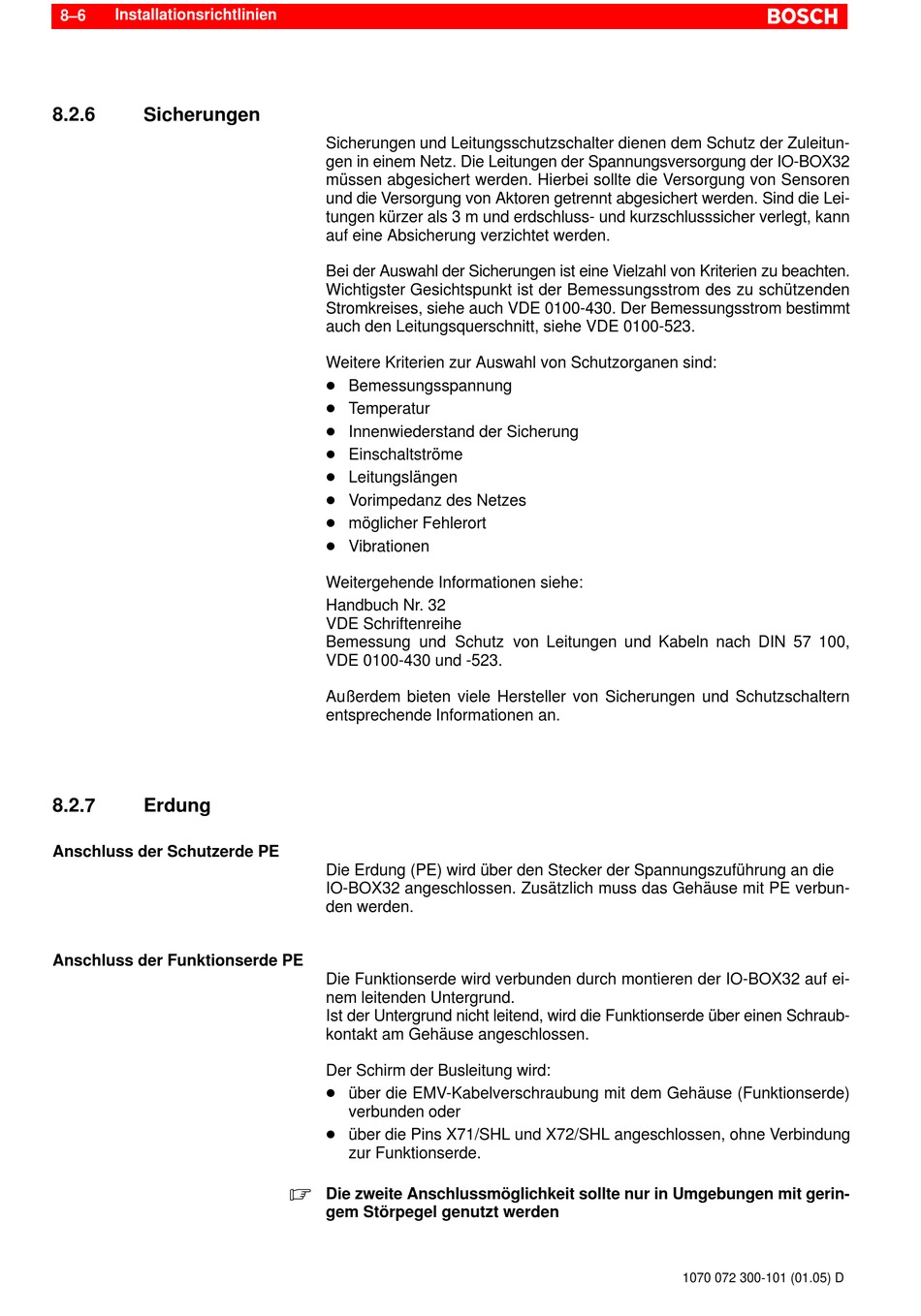

8.2.6
Sicherungen
8.2.7
Erdung
Anschluss der Schutzerde PE
Anschluss der Funktionserde PE
Sicherungen und Leitungsschutzschalter dienen dem Schutz der Zuleitun-
gen in einem Netz. Die Leitungen der Spannungsversorgung der IO-BOX32
müssen abgesichert werden. Hierbei sollte die Versorgung von Sensoren
und die Versorgung von Aktoren getrennt abgesichert werden. Sind die Lei-
tungen kürzer als 3 m und erdschluss- und kurzschlusssicher verlegt, kann
auf eine Absicherung verzichtet werden.
Bei der Auswahl der Sicherungen ist eine Vielzahl von Kriterien zu beachten.
Wichtigster Gesichtspunkt ist der Bemessungsstrom des zu schützenden
Stromkreises, siehe auch VDE 0100-430. Der Bemessungsstrom bestimmt
auch den Leitungsquerschnitt, siehe VDE 0100-523.
Weitere Kriterien zur Auswahl von Schutzorganen sind:
D Bemessungsspannung
D Temperatur
D Innenwiederstand der Sicherung
D Einschaltströme
D Leitungslängen
D Vorimpedanz des Netzes
D möglicher Fehlerort
D Vibrationen
Weitergehende Informationen siehe:
Handbuch Nr. 32
VDE Schriftenreihe
Bemessung und Schutz von Leitungen und Kabeln nach DIN 57 100,
VDE 0100-430 und -523.
Außerdem bieten viele Hersteller von Sicherungen und Schutzschaltern
entsprechende Informationen an.
Die Erdung (PE) wird über den Stecker der Spannungszuführung an die
IO-BOX32 angeschlossen. Zusätzlich muss das Gehäuse mit PE verbun-
den werden.
Die Funktionserde wird verbunden durch montieren der IO-BOX32 auf ei-
nem leitenden Untergrund.
Ist der Untergrund nicht leitend, wird die Funktionserde über einen Schraub-
kontakt am Gehäuse angeschlossen.
Der Schirm der Busleitung wird:
D über die EMV-Kabelverschraubung mit dem Gehäuse (Funktionserde)
verbunden oder
D über die Pins X71/SHL und X72/SHL angeschlossen, ohne Verbindung
zur Funktionserde.
.
Die zweite Anschlussmöglichkeit sollte nur in Umgebungen mit gerin-
gem Störpegel genutzt werden
1070 072 300-101 (01.05) D
