7

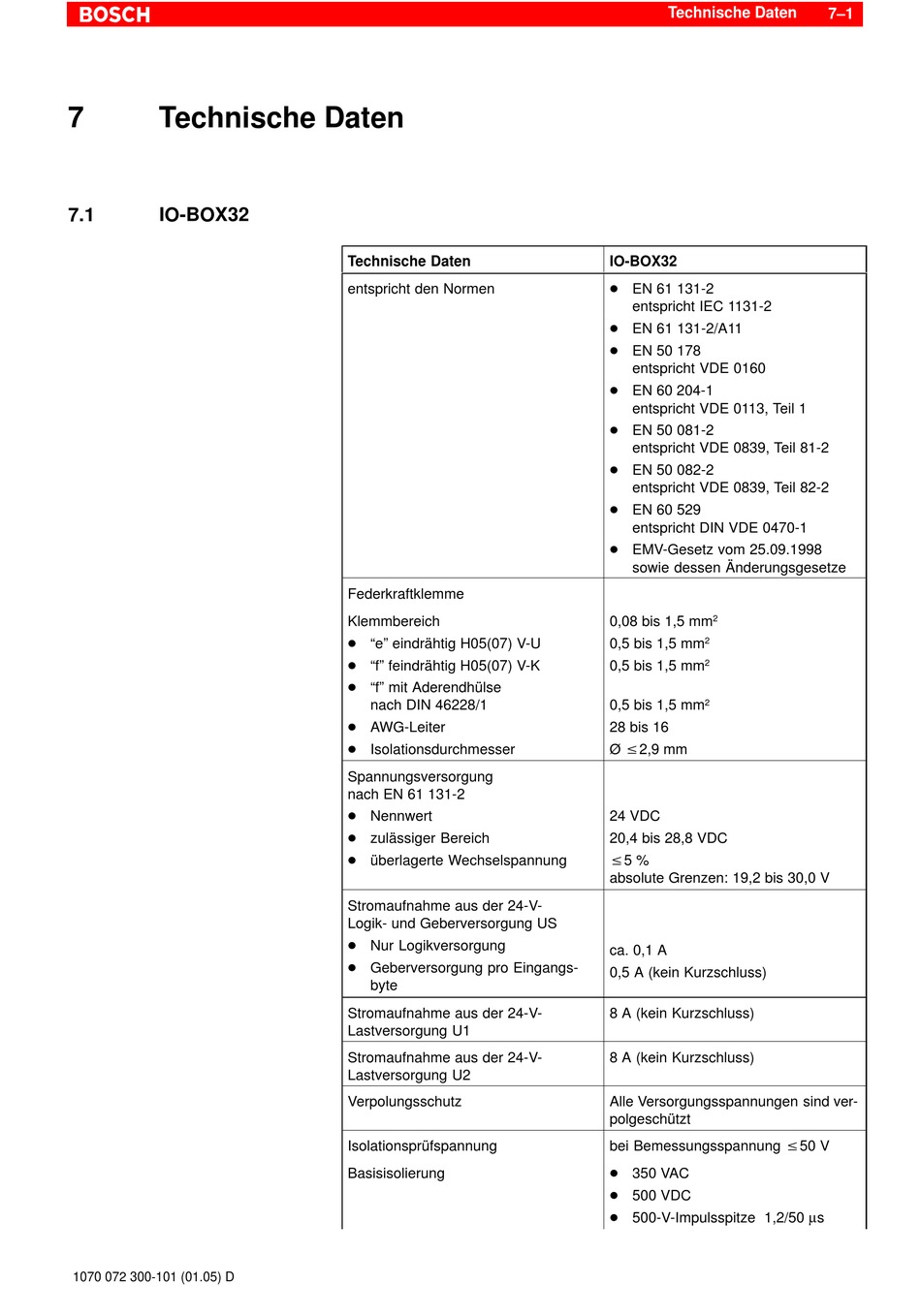

Technische Daten
7.1
IO-BOX32
1070 072 300-101 (01.05) D
Technische Daten
entspricht den Normen
Federkraftklemme
Klemmbereich
D "e" eindrähtig H05(07) V-U
D "f" feindrähtig H05(07) V-K
D "f" mit Aderendhülse
nach DIN 46228/1
D AWG-Leiter
D Isolationsdurchmesser
Spannungsversorgung
nach EN 61 131-2
D Nennwert
D zulässiger Bereich
D überlagerte Wechselspannung
Stromaufnahme aus der 24-V-
Logik- und Geberversorgung US
D Nur Logikversorgung
D Geberversorgung pro Eingangs-
byte
Stromaufnahme aus der 24-V-
Lastversorgung U1
Stromaufnahme aus der 24-V-
Lastversorgung U2
Verpolungsschutz
Isolationsprüfspannung
Basisisolierung
Technische Daten
IO-BOX32
D EN 61 131-2
entspricht IEC 1131-2
D EN 61 131-2/A11
D EN 50 178
entspricht VDE 0160
D EN 60 204-1
entspricht VDE 0113, Teil 1
D EN 50 081-2
entspricht VDE 0839, Teil 81-2
D EN 50 082-2
entspricht VDE 0839, Teil 82-2
D EN 60 529
entspricht DIN VDE 0470-1
D EMV-Gesetz vom 25.09.1998
sowie dessen Änderungsgesetze
0,08 bis 1,5 mm
2
2
0,5 bis 1,5 mm
2
0,5 bis 1,5 mm
2
0,5 bis 1,5 mm
28 bis 16
Ø v2,9 mm
24 VDC
20,4 bis 28,8 VDC
v5 %
absolute Grenzen: 19,2 bis 30,0 V
ca. 0,1 A
0,5 A (kein Kurzschluss)
8 A (kein Kurzschluss)
8 A (kein Kurzschluss)
Alle Versorgungsspannungen sind ver-
polgeschützt
bei Bemessungsspannung v50 V
D 350 VAC
D 500 VDC
D 500-V-Impulsspitze 1,2/50 µs
7–1
