Schnittstelle neu konfigurieren. Siehe
Überwachung
3. Um den Statusausgang „Normal" zu überwachen, verbinden Sie die kundeneigene
Steuereinrichtung mit dem Statusausgang „Normal" (Pin 15) und mit Pin 2 des
Anschluss-Gegenstücks der Logik-Schnittstelle.
Über diesen Ausgang können andere Einrichtungen in dem Pumpensystem
gesteuert werden. Der Ausgang kann ein Relais mit kleiner Leistung mit einem
Spulen-Nennwert von maximal 24 V DC (max. 20 mA) ansteuern.
4. Um den Statusausgang „Fail" zu überwachen, verbinden Sie die kundeneigene
Steuereinrichtung mit dem Ausgang „Fail" (Pin 7) und mit Pin 2 des Anschluss-
Gegenstücks der Logik-Schnittstelle.
Über diesen Ausgang können andere Einrichtungen in dem Pumpensystem
gesteuert werden. Der Ausgang kann ein Relais mit kleiner Leistung mit einem
Spulen-Nennwert von maximal 24 V DC (max. 20 mA) ansteuern.
Stromversorgungsanschluss an die Pins 1, 6 und 11 ist für die nEXT-Pumpe nicht
erforderlich, da ein spezielles Stromversorgungskabel vorhanden ist. Die Sicherung ist
nur dann erforderlich, wenn eine Stromversorgung mit 48 V DC an die Logik-Schnittstelle
angeschlossen wird. Die Pins 1, 6 und 11 müssen an die Stromversorgung angeschlossen
werden, wenn Anzeigen für die normale Drehzahl oder den OK-Status des Systems
erforderlich sind.

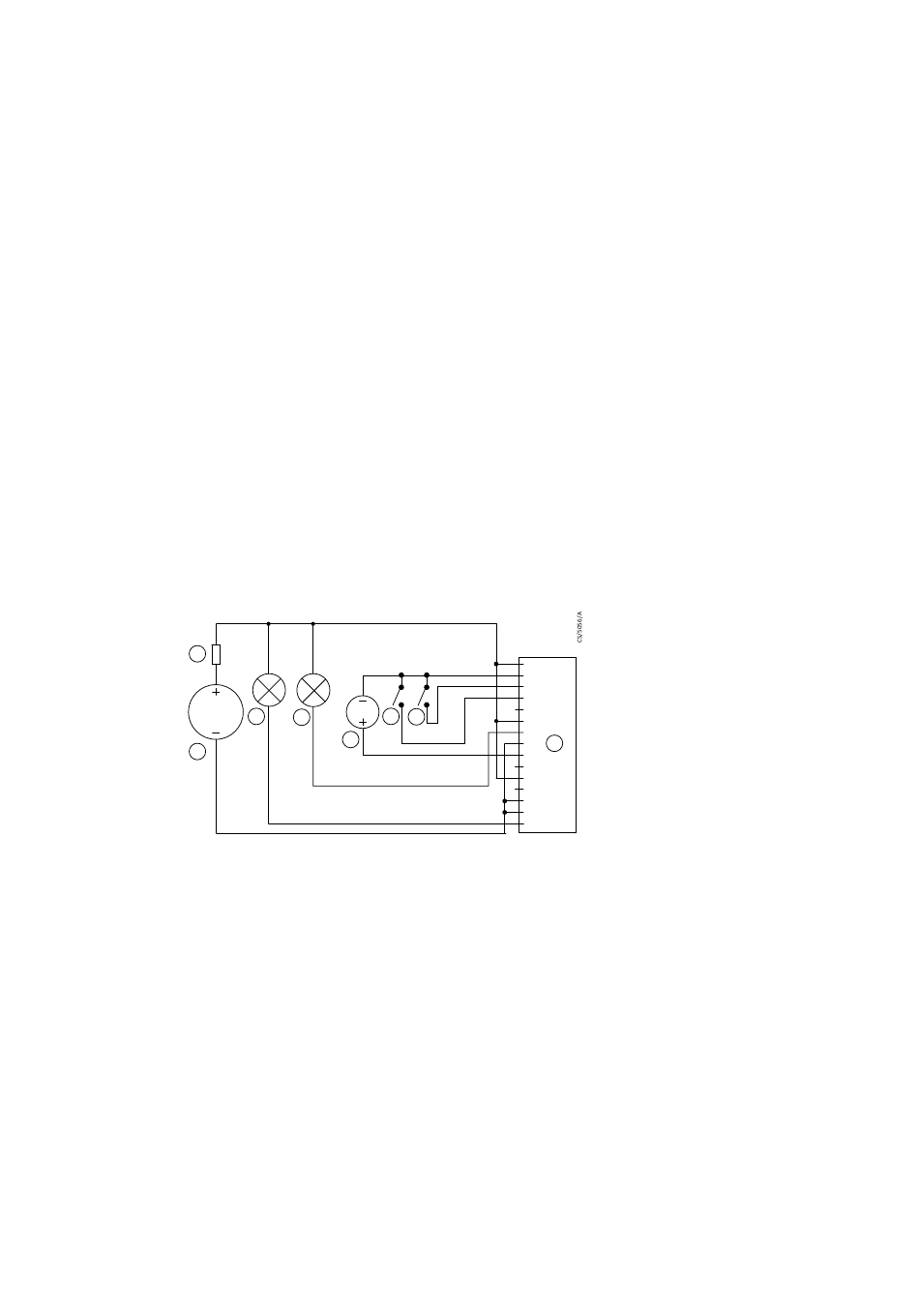

Abbildung 21 Anschlüsse der Logik-Schnittstelle – parallele Steuerung
2
48 V d.c.
1
1. Optionale 48 V DC Stromversorgung 1. Optionale 48 V DC Stromversorgung
3. Optionale Anzeige – Normaldrehzahl 3. Optionale Anzeige – Normaldrehzahl
5. Logik-Schnittstelle der nEXT-Pumpe 5. Logik-Schnittstelle der nEXT-Pumpe
7. Optionaler Standby-Schalter 7. Optionaler Standby-Schalter
B8J200882_D
300812671_001_C3
B8J200882_D - Installation
auf Seite 64 für weitere Angaben.
V
3 4 7 6
8
Anschluss für die serielle Steuerung und
1
2
3
4
5
6
7
8 5
9
10
11
12
13
14
15
2. Optionale Sicherung 2. Optionale Sicherung
4. Optionale Anzeige – System OK 4. Optionale Anzeige – System OK
6. Start-Schalter 6. Start-Schalter
8. Optionaler Spannungsmesser zur 8. Optionaler Spannungsmesser zur
Überwachung des Analogausgangs Überwachung des Analogausgangs
Seite 63 09/2021 - ©Edwards Limited
